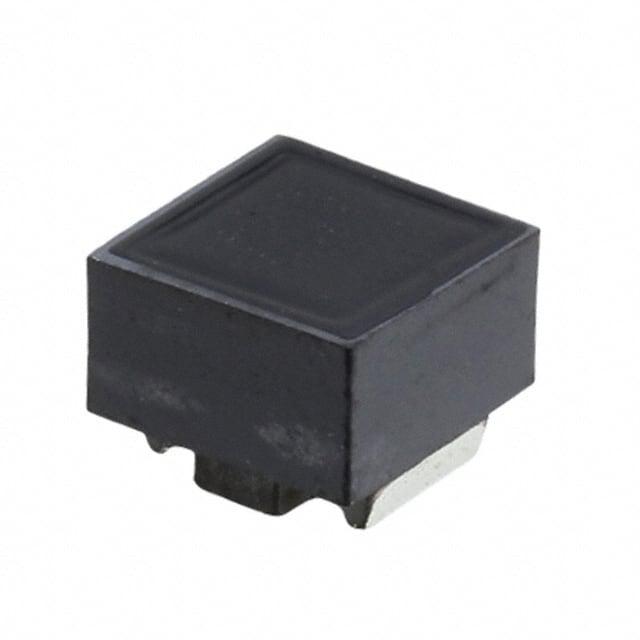

LQH66SN1R0M03L

产品分类: 贴片电感
产品描述: 1MHz 150MHz 4.7A 1μH 18.2mΩ ±20% 2525 标准安装,贴片安装 6.3mm*6.3mm*5mm
供应商型号: REB-IND7760
供应商: 海外现货
标准整包数: 350
MURATA MANUFACTURING 贴片电感 LQH66SN1R0M03L

LQH66SN1R0M03L概述

    高频芯片电感器技术手册

    1. 产品简介


    高频芯片电感器(以下简称电感器)是广泛应用于电源管理、射频通信、无线充电等领域的关键电子元器件。它们主要用于储能、滤波和信号耦合等功能,能够显著提高电路的性能和稳定性。这些电感器具有小巧的体积、高精度和可靠的工作性能,使其在现代电子产品中不可或缺。

    2. 技术参数


    - 标准土地图案尺寸(mm):

    | 序列 | a | b | c |
    ||
    | LQH44P | 3.0 | 4.4 | 1.4 |
    | LQH5BP | 4.1 | 5.5 | 1.4 |
    | LQH55D/66S | 3.5 | 8.0 | 1.4 |
    | LQW15C00 | 0.6 | 1.4 | 1.0 |
    | LQW15C10 | 0.66 | 1.4 | 1.4 |
    | LQW18C | 1.0 | 2.2 | 2.0 |
    - 焊接条件:
    - 回流焊:Sn-3.0Ag-0.5Cu 焊锡,220°C预热 30到60秒,最高温度260°C,2次,每次10秒,峰值温度不超过245°C。
    - 浸焊:Sn-3.0Ag-0.5Cu 焊锡,150°C预热 60秒,最高温度265°C,4到6秒,2次。
    - 典型应用厚度:
    - LQW15C:50至100μm
    - LQM, LQW18C, LQH2MC/2HP, LQH3NP/32P, LQH44P/5BP/55P:100至150μm
    - LQH31C/32C, LQH43C/43P, LQH55D, LQH66S:200至300μm

    3. 产品特点和优势


    - 高Q值:采用优化的土地图案设计,确保电感器不超出芯片电极,从而实现高Q值。
    - 磁耦合抑制:部分电感器采用磁屏蔽结构,降低磁耦合系数,增强电气性能。
    - 可靠的焊接和安装方法:提供详细的操作指南,确保安装过程中的稳定性和可靠性。

    4. 应用案例和使用建议


    - 电源管理:在电源电路中用于储能和滤波,改善电压稳定性和减少噪声。
    - 射频通信:在RF电路中作为谐振器,提升信号传输质量。
    - 无线充电:在无线充电系统中用于谐振频率匹配,提高效率。
    使用建议:
    - 在安装过程中应严格按照推荐的土地图案设计,避免造成“位置偏移”。
    - 注意保持电路板平整,避免因板弯引起机械应力。
    - 使用适当的助焊剂和清洗剂,以确保焊接和清洁过程的顺利进行。

    5. 兼容性和支持


    - 本产品可与其他符合相同电气特性的电子元器件和设备兼容。
    - 厂商提供详细的安装和维护指南,并且可以根据客户需求提供技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:焊接过程中电感器位置偏移
    - 解决方案:严格遵循推荐的土地图案设计,确保焊接过程中电感器的位置稳定。
    - 问题2:清洗过程中助焊剂残留
    - 解决方案:彻底清洗并干燥电感器,确保所有助焊剂完全去除。

    7. 总结和推荐


    高频芯片电感器凭借其高Q值、优秀的磁耦合抑制能力和广泛的适用性,成为电源管理和射频通信领域的首选元器件。通过详尽的技术参数和使用指南,该产品为工程师提供了可靠的设计参考。强烈推荐在需要高稳定性和高性能的应用场景中使用。

LQH66SN1R0M03L参数

参数
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) 150MHz
容差 ±20%
直流电阻(DCR) 18.2mΩ
额定电流 4.7A
Q值 -
长*宽*高 6.3mm*6.3mm*5mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LQH66SN1R0M03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH66SN1R0M03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH66SN1R0M03L LQH66SN1R0M03L数据手册

LQH66SN1R0M03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.5321 ¥ 4.6666
700+ $ 0.5182 ¥ 4.5448
1050+ $ 0.509 ¥ 4.4637
1400+ $ 0.5042 ¥ 4.4222
2100+ $ 0.4857 ¥ 4.2594
库存: 3500
起订量: 350 增量: 350
交货地:
最小起订量为:350
合计: ¥ 1633.31
直接购买
加入购物车
