32470C

产品分类: 插件电感
产品描述: 1MHz 21MHz 2.1A 3.1@1MHz 47μH 42mΩ ±15% 垂直安装,通孔安装 21.5mm*10mm*24mm
供应商型号: 580-32470C
供应商: Mouser
标准整包数: 1

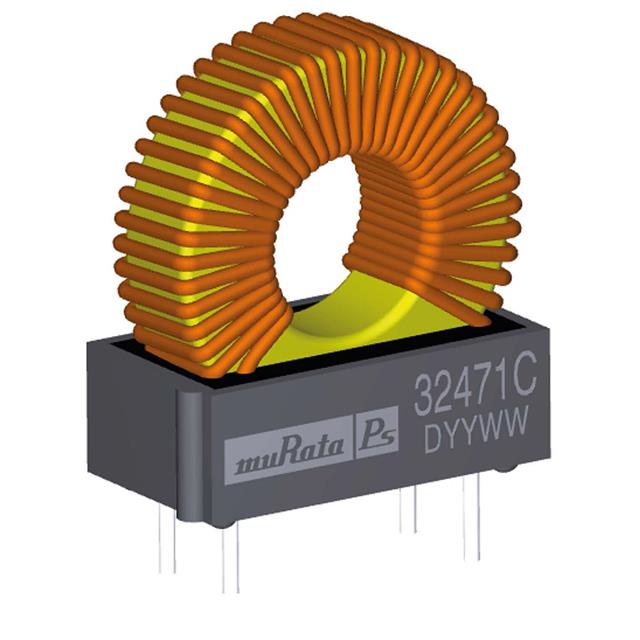

MURATA MANUFACTURING 插件电感 32470C

32470C概述

    3200 系列垂直安装环形电感器技术手册

    产品简介


    3200 系列垂直安装环形电感器是 Murata Power Solutions, Inc. 推出的一款高性能功率电感器,适用于多种电子应用场合。该系列电感器采用环形结构设计,具有低电磁干扰(EMI)的特点。它们主要用于开关调节器和电源线路滤波等领域。

    技术参数


    以下是该系列产品的主要技术规格:
    | 订单代码 | 电感量 (L) | 最大直流电流 (IDC) | 直流电阻 (RDC) | Q 值 | 谐振频率 (f MHz) | 自谐振频率 (SRF) | 包装重量 (g) |

    | 32100C | 10 μH | 4.50 A | 20 mΩ | 3.1 | 1.0 | 69 | 7.8 |
    | 32150C | 15 μH | 3.70 A | 24 mΩ | 3.1 | 1.0 | 53 | 8.1 |
    | 32220C | 22 μH | 3.00 A | 29 mΩ | 3.2 | 1.0 | 41 | 8.4 |
    | 32330C | 33 μH | 2.50 A | 36 mΩ | 3.2 | 1.0 | 28 | 8.8 |
    | 32470C | 47 μH | 2.10 A | 42 mΩ | 3.1 | 1.0 | 21 | 9.2 |
    | 32680C | 68 μH | 1.70 A | 62 mΩ | 3.1 | 1.0 | 11 | 9.0 |
    | 32101C | 100 μH | 1.40 A | 77 mΩ | 3.5 | 0.8 | 5.3 | 9.6 |
    | 32151C | 150 μH | 1.20 A | 117 mΩ | 3.3 | 0.8 | 3.3 | 9.4 |
    | 32221C | 220 μH | 0.96 A | 141 mΩ | 3.3 | 0.8 | 2.8 | 9.8 |
    | 32331C | 330 μH | 0.78 A | 215 mΩ | 3.2 | 0.8 | 2.3 | 9.9 |
    | 32471C | 470 μH | 0.66 A | 312 mΩ | 2.8 | 0.8 | 1.6 | 9.6 |
    | 32681C | 680 μH | 0.55 A | 377 mΩ | 2.0 | 0.8 | 1.2 | 10.4 |
    | 32102C | 1000 μH | 0.45 A | 568 mΩ | 1.2 | 0.8 | 1.0 | 10.1 |
    工作温度范围:-40°C 到 125°C
    储存温度范围:-40°C 到 125°C

    产品特点和优势


    - RoHS 合规
    - 环形构造,电磁干扰极低
    - 高直流电流承受能力(最高 4.5A)
    - 电感量范围从 10 μH 至 1.0 mH
    - 低直流电阻
    - 使用 UL 94V-0 材料进行包装
    - 适用于各种应用,包括开关调节器和电源线路滤波

    应用案例和使用建议


    这些电感器广泛应用于需要高可靠性和稳定性的场合。例如,在高功率电源转换器中,这些电感器可以显著降低电磁干扰,从而提高系统的整体性能。在使用这些电感器时,建议根据具体应用选择合适的电感值和电流等级以确保最佳性能。此外,注意控制工作温度,避免长时间过热导致性能下降。

    兼容性和支持


    这些电感器采用标准的垂直安装方式,易于集成到现有的电路板设计中。产品由 Murata Power Solutions, Inc. 提供技术支持和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:电感量变化过大
    - 解决办法:检查电感器的接线是否正确,避免过度振动或温度波动影响电感值。

    2. 问题:温度过高
    - 解决办法:优化电路设计,增加散热措施,如添加散热片或改进通风系统。

    3. 问题:电流不稳定
    - 解决办法:确保电源电压稳定,检查是否有其他电感器或组件对电流造成干扰。

    总结和推荐


    综上所述,3200 系列垂直安装环形电感器是一款性能卓越的产品,具备低 EMI、高可靠性、宽工作温度范围等特点。无论是用于工业、通信还是消费电子产品,都能满足大部分应用场景的需求。因此,强烈推荐在需要高效能电感器的项目中选用该系列产品。

32470C参数

参数
自谐振频率(SRF) 21MHz
容差 ±15%
直流电阻(DCR) 42mΩ
额定电流 2.1A
Q值 3.1@1MHz
测试频率 1MHz
电感值 47μH
饱和电流(LSAT) -
长*宽*高 21.5mm*10mm*24mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

32470C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

32470C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 插件电感 MURATA MANUFACTURING 32470C 32470C数据手册

32470C封装设计

查看详情并下载
Symbol
Footprint
3D Model
