首页  >  产品百科  >  FDSD0415-H-2R2M=P3

FDSD0415-H-2R2M=P3

产品分类: 贴片电感
产品描述: 100KHz 4.1A 4.1A 2.2μH 65mΩ ±20% 1515 贴片安装 4.2mm(长度)*4.2mm(高度)
供应商型号: FDSD0415-H-2R2M=P3
供应商: 云汉优选
标准整包数: 100

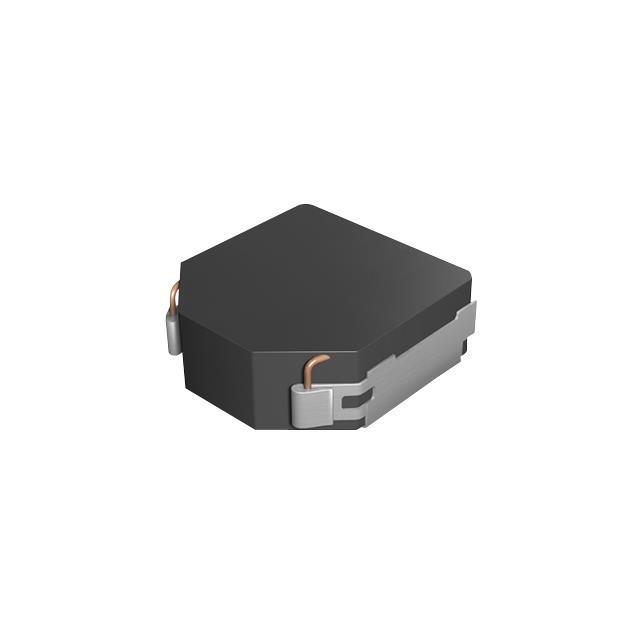

MURATA MANUFACTURING 贴片电感 FDSD0415-H-2R2M=P3

FDSD0415-H-2R2M=P3概述

    电子元器件产品技术手册:FDSD0415-H-2R2M

    1. 产品简介


    FDSD0415-H-2R2M是一款由Murata制造的贴片电感器,属于金属合金磁屏蔽类。该电感器具有极高的额定电流承受能力和良好的温度稳定性,适用于多种电子设备中。产品广泛应用于电源管理、射频(RF)电路、信号处理、通信设备、计算机及工业自动化等领域。

    2. 技术参数


    | 参数项 | 值 |

    | 尺寸(L x W x T) | 4.0±0.2mm × 4.0±0.2mm × 1.5mm |
    | 大小代码 | 1515 (4040) |
    | 电感值 | 2.2µH ±20% |
    | 测试频率 | 0.1MHz |
    | 额定电流(Isat) | 4100mA |
    | 温升额定电流(Itemp) | 3100mA |
    | 最大直流电阻 | 0.065Ω |
    | 工作温度范围 | -40℃ 至 125℃ |
    | 最大绝对电压 | 30V DC |
    | 包装代码 | P3 |
    | 每包数量 | 4000 |
    | 单个质量 | 0.12g |

    3. 产品特点和优势


    FDSD0415-H-2R2M的主要优势在于其出色的额定电流能力、温度稳定性和高防护等级。该电感器能够在严苛的工作环境下保持稳定的电感值和低直流电阻,有效降低能源损耗并提高电路的整体效率。此外,其金属合金磁屏蔽设计不仅能够有效减少电磁干扰,还增强了抗机械应力的能力,提高了产品的可靠性和使用寿命。

    4. 应用案例和使用建议


    该电感器适用于多种应用场景,如电源管理和射频电路。例如,在开关电源中,该电感器可以显著降低输出纹波电压,提高电源的稳定性;在无线通信模块中,它能够有效地滤除杂波,提升信号传输的清晰度和可靠性。使用建议包括确保散热措施到位,避免长时间过载工作,以延长使用寿命。

    5. 兼容性和支持


    FDSD0415-H-2R2M可与其他标准电感器和配套组件良好兼容。Murata公司提供详尽的技术支持和售后服务,包括应用指导、故障排查和技术咨询等,帮助客户顺利部署和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出纹波过大 | 检查负载是否正常,调整输入电压和电感值 |
    | 电感值漂移较大 | 检查焊接质量,避免物理损伤 |
    | 温度过高 | 检查散热系统是否正常,增加散热措施 |

    7. 总结和推荐


    综上所述,FDSD0415-H-2R2M是一款集高效能、高稳定性和高可靠性于一体的电感器。其优异的技术参数和多样化应用使其成为许多电子设备的理想选择。强烈推荐给需要高性能电感器的应用场合。

FDSD0415-H-2R2M=P3参数

参数
饱和电流(LSAT) 4.1A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 65mΩ
额定电流 4.1A
Q值 -
测试频率 100KHz
电感值 2.2μH
长*宽*高 4.2mm(长度)*4.2mm(高度)
通用封装 1515
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

FDSD0415-H-2R2M=P3厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

FDSD0415-H-2R2M=P3数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING FDSD0415-H-2R2M=P3 FDSD0415-H-2R2M=P3数据手册

FDSD0415-H-2R2M=P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
