首页  >  产品百科  >  LQH44PN470MJ0L

LQH44PN470MJ0L

产品分类: 贴片电感
产品描述: 100KHz 13MHz 300mA 380mA 47μH 1.22Ω ±20% SMD 贴片安装 4mm*4mm*1.2mm
供应商型号: LQH44PN470MJ0L
供应商: 国内现货
标准整包数: 1000

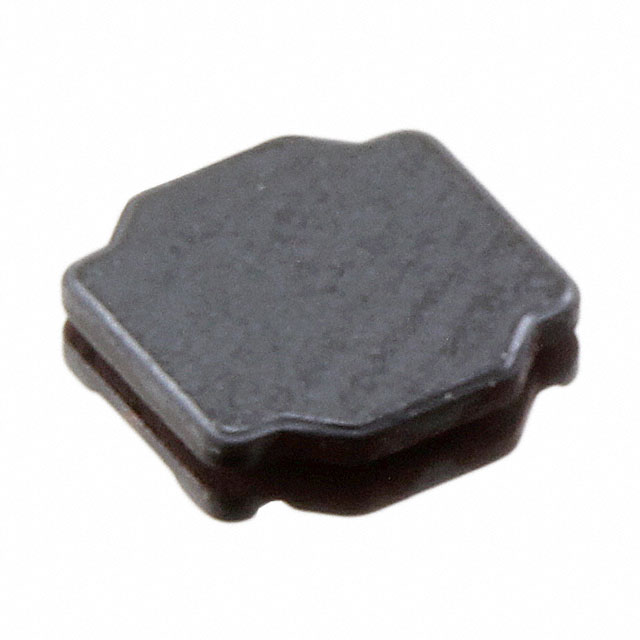

MURATA MANUFACTURING 贴片电感 LQH44PN470MJ0L

LQH44PN470MJ0L概述


    产品简介


    LQH44PN系列是一款Murata制造的贴片电感器(Chip Coil),广泛应用于电子设备中。这些电感器以其紧凑的设计和高效能而著称,适用于电源管理和信号处理等领域。由于其高可靠性及稳定性,这些电感器是众多电子产品不可或缺的组件。

    技术参数


    | 参数 | 值 |

    | 尺寸 (L×W) | 4.4 mm × 4.0 mm |
    | 重量 (g) | 0.070 g |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +125°C |
    | 自谐振频率 (MHz) | 130 MHz min |
    | 额定电流 (mA) | 1530 mA |
    | 直流电阻 (Ω) | 0.048 Ω 至 1.014 Ω |
    | 感量 (µH) | 1.0 µH 至 47 µH |
    | 感量容差 (%) | ±30% |

    产品特点和优势


    LQH44PN系列电感器拥有以下几个显著优势:
    - 紧凑设计:体积小,适合空间受限的应用场景。
    - 高可靠性:能在极端条件下保持稳定的性能。
    - 低直流电阻:减少能量损耗,提高效率。
    - 高自谐振频率:适用于高频应用。
    这些特性使得LQH44PN系列电感器在电源管理和信号处理方面表现出色,尤其适合对可靠性要求极高的应用场合。

    应用案例和使用建议


    LQH44PN系列电感器在多种应用场景中得到了广泛应用,例如:
    - 电源管理:用于调节电压,提供稳定的电流输出。
    - 信号处理:用于滤波和匹配电路,确保信号的纯净度和完整性。
    使用建议:
    - 安装:确保电感器的引脚完全焊接到PCB上,避免位置偏移。
    - 环境条件:在安装和使用过程中要防止机械冲击和过度振动。
    - 清洁:清洁时避免使用强酸性的清洗剂,建议使用酒精基清洗剂或水基清洗剂如PINE ALPHA ST-100S。

    兼容性和支持


    LQH44PN系列电感器可与大多数标准焊接工艺兼容,适用于表面贴装技术(SMT)。制造商提供了详细的技术支持文档和售后服务,以帮助客户解决问题并优化应用效果。

    常见问题与解决方案


    1. 问题:电感器的感量发生显著变化。
    - 解决方法:检查安装工艺和焊接条件,确保满足技术手册中的规定。

    2. 问题:焊接后发现有裂纹。
    - 解决方法:调整焊接温度曲线,确保预热和冷却过程平稳,避免温度骤变。
    3. 问题:电感器的可靠性降低。
    - 解决方法:定期检查和清洁电感器,确保焊接点没有腐蚀和氧化现象。

    总结和推荐


    综上所述,LQH44PN系列电感器具备优秀的性能和广泛的应用范围。其紧凑设计、高可靠性和低直流电阻使其成为电源管理和信号处理的理想选择。虽然在某些特定应用场景下需要注意焊接和安装工艺,但通过遵循技术手册中的建议,可以有效规避这些问题。因此,强烈推荐在需要高稳定性和可靠性的应用场景中使用LQH44PN系列电感器。

LQH44PN470MJ0L参数

参数
额定电流 380mA
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 300mA
自谐振频率(SRF) 13MHz
容差 ±20%
直流电阻(DCR) 1.22Ω
长*宽*高 4mm*4mm*1.2mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH44PN470MJ0L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH44PN470MJ0L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH44PN470MJ0L LQH44PN470MJ0L数据手册

LQH44PN470MJ0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
