首页  >  产品百科  >  LQP03TG8N2H02D

LQP03TG8N2H02D

产品分类: 贴片电感
产品描述: 500MHz 4.8GHz 200mA 12@500MHz 8.2nH 1.4Ω ±3% 0201 贴片安装 600μm*300μm*330μm
供应商型号: LQP03TG8N2H02D
供应商: 国内现货
标准整包数: 15000

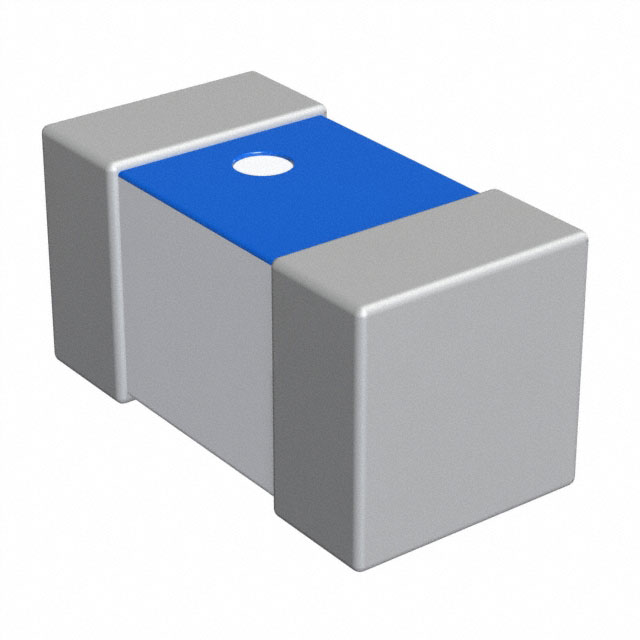

MURATA MANUFACTURING 贴片电感 LQP03TG8N2H02D

LQP03TG8N2H02D概述

    # Murata LQP03TG Chip Coil 技术手册

    产品简介


    Murata公司的LQP03TG系列芯片电感(Chip Coil)是一款高品质的小型电子元器件,广泛应用于各类电子产品中。这种芯片电感具有体积小、重量轻、耐温性好等特点,适用于通信设备、汽车电子、工业控制等领域。
    主要功能
    - 储能与滤波:LQP03TG芯片电感能够存储电磁能量并用于电源线的滤波。
    - EMI抑制:有效抑制电磁干扰,提高系统的抗干扰能力。
    - 阻抗匹配:通过调整电感值实现电路的阻抗匹配。
    应用领域
    - 通信设备:如路由器、交换机、无线通信模块。
    - 汽车电子:如车身控制系统、车载导航系统。
    - 工业控制:如PLC、变频器。
    - 消费电子:如手机、平板电脑、智能穿戴设备。

    技术参数


    | 参数 | 规格 |

    | 尺寸 (L×W) | 0.6mm x 0.6mm |
    | 电感值范围 | 0.1 nH 至 47 nH |
    | 电感公差 | B: ±0.1 nH, C: ±0.2 nH, H: ±3%, J: ±5% |
    | 最小Q值 | ≥ 20000 |
    | 直流电阻 (DCR) | ≤ 1.0 Ω |
    | 自谐振频率 (S.R.F.) | ≥ 190 MHz |
    | 额定电流 (IR) | ≥ 850 mA |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    - 高精度:具备高精度的电感值,确保了稳定可靠的电气性能。
    - 小型化设计:采用微型封装,尺寸仅为0.6mm x 0.6mm,非常适合空间受限的应用场合。
    - 高可靠性:经过严格的测试验证,能够在严苛的环境下保持稳定的性能。
    - 宽温范围:可在极端温度范围内工作,保证在各种复杂环境下的可靠运行。

    应用案例和使用建议


    应用案例
    - 通信设备:用于电源线的滤波,提高设备的电磁兼容性。
    - 汽车电子:用于发动机管理系统中的信号处理和滤波,提高系统稳定性。
    - 工业控制:用于变频器中的电能转换,减少能耗和热损耗。
    使用建议
    - 电路布局:在设计PCB时,应避免电感器受到机械应力,推荐将电感器放置在PCB边缘以减少应力影响。
    - 焊接条件:严格按照推荐的回流焊条件进行焊接,确保焊接质量。
    - 清洁和存储:使用酒精类清洗剂清洁,存储时避免受潮和振动,防止损坏。

    兼容性和支持


    - 兼容性:该电感器与多种标准SMT生产设备兼容,适用于自动化生产流程。
    - 支持服务:Murata公司提供详细的技术支持文档和客户咨询服务,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    问题1:焊接过程中出现短路
    解决方案:检查焊接工艺是否符合推荐的规范,确保焊点均匀且无飞溅。
    问题2:电感值不准确
    解决方案:确认所使用的电感器是否在规定的电感范围内,如有疑问,建议重新测量电感值。
    问题3:焊接后电感器损坏
    解决方案:检查焊接工艺是否正确,确认焊接过程中的温度和时间控制是否符合要求。

    总结和推荐


    综上所述,Murata LQP03TG芯片电感凭借其卓越的性能、高可靠性和广泛的适用性,在各类电子设备中展现出显著的优势。无论是对于通信设备还是汽车电子,甚至是工业控制系统,LQP03TG都是理想的选择。强烈推荐在需要高性能电感元件的应用中使用该产品。

LQP03TG8N2H02D参数

参数
测试频率 500MHz
电感值 8.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.8GHz
容差 ±3%
直流电阻(DCR) 1.4Ω
额定电流 200mA
Q值 12@500MHz
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP03TG8N2H02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP03TG8N2H02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP03TG8N2H02D LQP03TG8N2H02D数据手册

LQP03TG8N2H02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
