FDSD0420-H-100M=P3

产品分类: 贴片电感
产品描述: 100KHz 2.5A 1.7A 10μH 200mΩ ±20% 1515 标准安装,贴片安装 4.2mm*4.2mm*2mm
供应商型号: 2530093
供应商: element14
标准整包数: 5

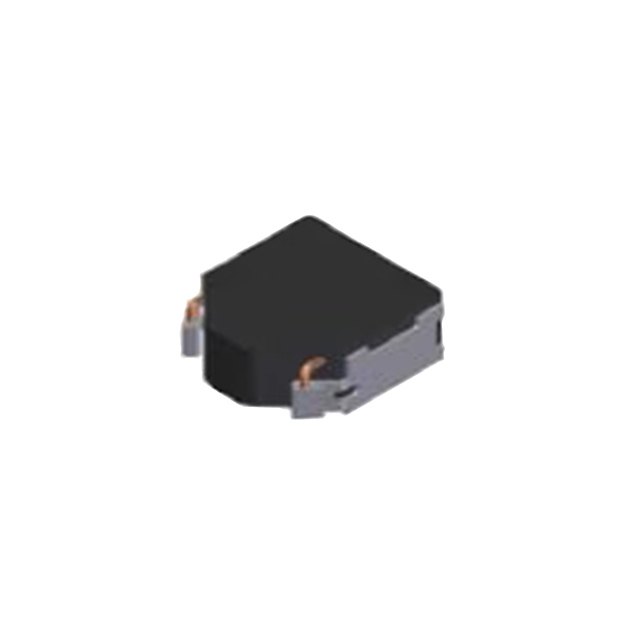

MURATA MANUFACTURING 贴片电感 FDSD0420-H-100M=P3

FDSD0420-H-100M=P3概述

    # FDSD0420金属合金功率电感器技术手册

    产品简介


    FDSD0420是一款小型、高性能的金属合金功率电感器,具有优异的磁屏蔽性能和低直流电阻的特点。该电感器专为DC-DC转换器和其他开关电源设计,适用于多种电子设备,如通信设备、计算机、服务器和消费电子产品。其紧凑的设计使其能够在有限的空间内实现高效能的电源管理。

    技术参数


    | 参数 | 值 |

    | 电感范围 | 0.33~10µH |
    | 容差 | ±20% |
    | 最大高度 | 2.0mm |
    | 工作温度 | -20~+100°C |
    | 最大直流电阻 | 14~200mΩ |
    | 最大电感减小电流 | 11~7.7A |
    | 最大温度上升电流 | 7.7~5.1A |

    产品特点和优势


    FDSD0420电感器的主要特点是其磁性屏蔽结构,能够有效减少电磁干扰,确保稳定的电感性能。此外,该电感器采用磁性铁粉制造,能够在大电流条件下保持良好的性能。其低直流电阻和低噪声特性使其成为DC-DC转换器的理想选择。以下是该产品的其他优势:
    - 高效的能量转换
    - 优秀的热管理和散热性能
    - 良好的机械强度和耐用性
    - 广泛的工作温度范围

    应用案例和使用建议


    FDSD0420电感器广泛应用于各种电子设备中,特别是在需要高效率和高可靠性的场合。例如,在通信设备中,它可以用于电源模块以提高系统的整体效率;在计算机和服务器中,它可以作为稳压器的一部分,确保稳定的电源供应。
    使用建议:
    - 在设计电路时,确保电感器的额定电流满足实际需求。
    - 考虑到环境温度的影响,合理布置电感器的位置以避免过热。
    - 在高频应用中,注意匹配电感器的寄生参数,以优化性能。

    兼容性和支持


    FDSD0420电感器与市场上主流的PCB设计工具兼容,可以轻松集成到现有系统中。厂商提供全面的技术支持和服务,包括产品选型指导、样品申请和技术咨询。客户可以通过官方网站或联系当地销售代表获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热设计,增加散热片或风扇 |
    | 电感值不稳定 | 确保安装正确,检查周围是否有干扰源 |
    | 性能下降 | 更换电感器,确保使用符合要求的型号 |

    总结和推荐


    FDSD0420金属合金功率电感器以其卓越的性能和可靠性在市场上脱颖而出。它不仅适用于各种复杂的应用场景,还能在苛刻的环境中保持稳定运行。综上所述,我们强烈推荐此产品用于需要高效能和高可靠性的电子设备中。对于任何需要强大电源管理解决方案的项目,FDSD0420都是一个值得信赖的选择。

FDSD0420-H-100M=P3参数

参数
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 200mΩ
额定电流 1.7A
Q值 -
长*宽*高 4.2mm*4.2mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 最后售卖
包装方式 卷带包装

FDSD0420-H-100M=P3厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

FDSD0420-H-100M=P3数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING FDSD0420-H-100M=P3 FDSD0420-H-100M=P3数据手册

FDSD0420-H-100M=P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
