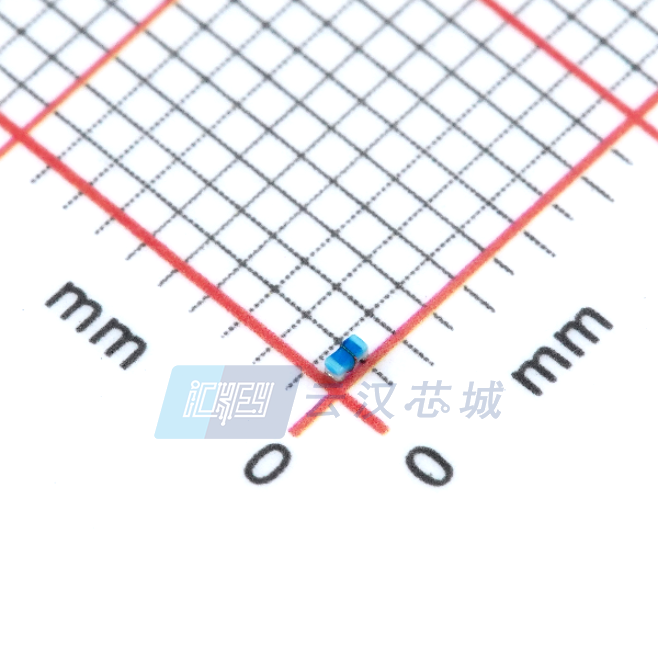

LQW15AN1N3C10D

产品分类: 贴片电感
产品描述: 100MHz 16GHz 3A 1.2A 20@250MHz 1.3nH 17mΩ ±0.2nH 0402 贴片安装 1mm*600μm*600μm
供应商型号: 31M-LQW15AN1N3C10D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 贴片电感 LQW15AN1N3C10D

LQW15AN1N3C10D概述

    电子元器件产品技术手册解析:LQW15AN系列贴片电感

    1. 产品简介


    产品类型:本产品属于贴片电感(Chip Inductors),适用于一般电子设备。
    主要功能:主要用于滤波、耦合、谐振等电路应用,具有良好的电磁兼容性和低损耗特性。
    应用领域:广泛应用于通信设备、消费电子、计算机硬件、汽车电子、工业控制等领域。

    2. 技术参数


    以下是LQW15AN系列贴片电感的技术规格:
    | 规格项 | 规格范围 |

    | 感应系数(nH) | 1.3~8.4 |
    | 容差 | ±0.2 nH / ±0.5 nH |
    | Q值(最小值) | 20 |
    | 直流电阻(最大值,Ω) | 0.017 ~ 0.079 |
    | 自共振频率(GHz,最小值) | 6.5 ~ 16 |
    | 额定电流(mA) | 760 ~ 1200 |
    工作环境:-55°C至+125°C的工作温度范围内均可正常工作。

    3. 产品特点和优势


    - 高精度:感应系数容差可达到±0.2 nH或±0.5 nH,确保精确的电感值。
    - 宽范围额定电流:根据不同型号,额定电流范围从760 mA到1200 mA,满足不同应用需求。
    - 优秀的机械强度:通过了剪切测试、弯曲测试和振动测试,确保在恶劣环境中仍能保持良好的性能。
    - 优异的热稳定性:能够在高温和低温环境下保持稳定的电气特性。

    4. 应用案例和使用建议


    应用案例:LQW15AN系列贴片电感可以用于电源管理模块、射频电路、电磁干扰抑制等场合。例如,在一个典型的直流-直流转换器中,它可以作为滤波电感,有效降低输出电压的纹波。
    使用建议:
    - 焊接条件:推荐使用Sn-3.0Ag-0.5Cu焊锡,预热温度150°C至180°C,峰值温度245°C±3°C。
    - 焊膏厚度:标准厚度为100μm到150μm。
    - 避免应力:在焊接过程中尽量减少机械应力,特别是在板子切割、插拔连接器或紧固螺丝时。

    5. 兼容性和支持


    兼容性:该系列产品与市场上常见的电子设备兼容,如各种类型的电路板、焊接设备等。
    支持和维护:Murata公司提供了详细的技术文档和技术支持服务,以确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    问题1:焊接后电感性能下降
    解决方案:检查焊接温度和时间是否符合标准焊接曲线,必要时重新进行焊接。
    问题2:机械损坏
    解决方案:避免在焊接或组装过程中施加过大应力,特别是在板子切割、插拔连接器或紧固螺丝时。

    7. 总结和推荐


    综合评估:
    - LQW15AN系列贴片电感凭借其高精度、宽范围额定电流和卓越的机械性能,在多个应用领域表现出色。
    - 特别适合需要严格温度要求和高可靠性的应用场景。
    推荐使用:强烈推荐使用LQW15AN系列贴片电感,无论是对设计者还是终端用户来说,它都是一个可靠的选择。
    以上是对LQW15AN系列贴片电感的产品技术和应用的全面解析,希望能帮助您更好地了解和选择这款产品。

LQW15AN1N3C10D参数

参数
Q值 20@250MHz
测试频率 100MHz
电感值 1.3nH
饱和电流(LSAT) 3A
自谐振频率(SRF) 16GHz
容差 ±0.2nH
直流电阻(DCR) 17mΩ
额定电流 1.2A
长*宽*高 1mm*600μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
