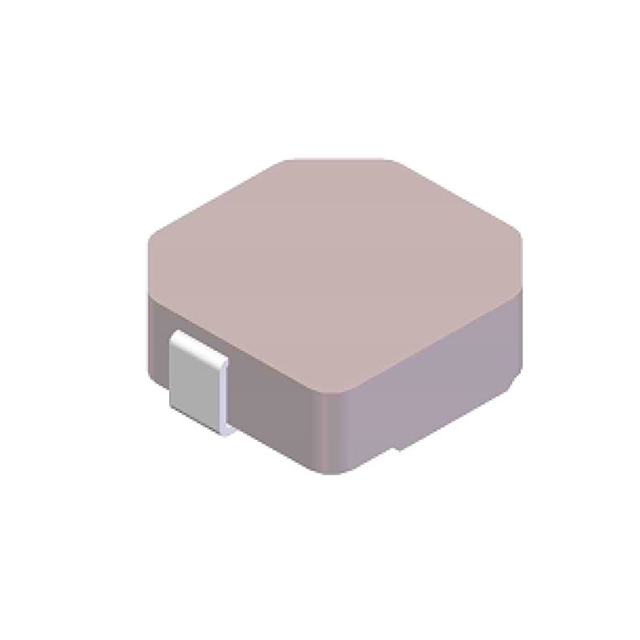

FCUL0630-H-R56M=P3

产品分类: 贴片电感
产品描述: 100KHz 14A 14A 560nH 3.0281mΩ ±20% 2926 PCB安装,贴片安装 7.6mm(长度)*6.9mm(高度)
供应商型号: 81-FCUL0630-H-R56MP3
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 贴片电感 FCUL0630-H-R56M=P3

FCUL0630-H-R56M=P3概述

    FCUL0630-H-R56M# 电子元器件技术手册解析

    1. 产品简介


    产品名称: FCUL0630-H-R56M#
    制造商: Murata
    类型: 电感器
    主要功能:
    - 高度屏蔽,适用于需要抗电磁干扰的应用场合
    - 低直流电阻,有助于提高能效
    - 稳定的工作温度范围,确保在不同环境下正常运行
    应用领域:
    - 消费类设备
    - 医疗设备(不包括植入和手术设备及自动注射设备)
    - 工业设备(不包括运输、设施及能源设备)

    2. 技术参数


    - 尺寸:
    - L (长): 7.3±0.3 mm
    - W (宽): 6.6±0.3 mm
    - T (高): 3.0 mm
    - 尺寸代码:2926 (7366 mm²)
    - 电感值:
    - 0.56 μH ± 20%
    - 测试频率: 0.1 MHz
    - 额定电流 (Isat):
    - 最大值: 14 A
    - 典型值: 19 A
    - 温升额定电流 (Itemp):
    - 最大值: 17 A
    - 典型值: 20 A
    - 最大直流电阻: 0.0030281 Ω
    - 直流电阻: 0.00283 Ω ± 7%
    - 工作温度范围: -40℃ 至 125℃
    - 绝对最大电压: 30 Vdc

    3. 产品特点和优势


    - 高度屏蔽: 采用金属合金材料制成的屏蔽层,能有效抑制电磁干扰,确保稳定性能。
    - 低直流电阻: 提供更高效的能量转换,降低能耗。
    - 宽泛的工作温度范围: 在极端环境下依然保持稳定的性能表现,适用于各种复杂应用场景。
    - 可靠性高: 经过严格的质量控制和测试,符合行业标准。

    4. 应用案例和使用建议


    - 消费类设备: 如智能手机、平板电脑等便携式电子产品,电感器有助于改善整体的信号稳定性和能效。
    - 医疗设备: 在一些非植入和非手术设备中,该电感器可以提供稳定可靠的电源管理功能。
    - 工业设备: 在工业自动化系统中,该电感器可以帮助减少噪声干扰,提升系统的可靠性和稳定性。
    使用建议:
    - 在设计电路时,需考虑到温度上升对电感器的影响,合理选择电感器的工作电流。
    - 对于要求较高电磁屏蔽性能的应用场合,可选用更高屏蔽等级的产品。

    5. 兼容性和支持


    - 兼容性: FCUL0630-H-R56M# 电感器可以广泛应用于多种设备和系统中,具备较好的兼容性。
    - 支持: Murata 提供全面的技术支持和售后服务,确保客户能够顺利使用产品并解决任何技术问题。

    6. 常见问题与解决方案


    - Q: 电感器的额定电流如何确定?
    - A: 额定电流 (Isat) 是根据电感值变化确定的,额定电流 (Itemp) 则是根据温升情况确定的。请参考具体的应用条件来选择合适的产品。
    - Q: 如何处理电磁干扰问题?
    - A: FCUL0630-H-R56M# 采用了金属合金屏蔽层,可以有效抑制电磁干扰。建议在布线时注意线路布局,避免信号交叉干扰。

    7. 总结和推荐


    总结: FCUL0630-H-R56M# 电感器以其高效能、高稳定性和宽泛的工作温度范围成为各领域中理想的选择。其优秀的屏蔽能力和低直流电阻特性使其在众多应用场景中表现出色。
    推荐: 推荐在需要稳定电源管理和良好电磁屏蔽性能的场合使用 FCUL0630-H-R56M# 电感器。由于其出色的表现和广泛应用前景,强烈建议在相关项目中采用此产品。

FCUL0630-H-R56M=P3参数

参数
Q值 -
测试频率 100KHz
电感值 560nH
饱和电流(LSAT) 14A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 3.0281mΩ
额定电流 14A
长*宽*高 7.6mm(长度)*6.9mm(高度)
通用封装 2926
安装方式 PCB安装,贴片安装
零件状态 在售
包装方式 卷带包装

FCUL0630-H-R56M=P3厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

FCUL0630-H-R56M=P3数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING FCUL0630-H-R56M=P3 FCUL0630-H-R56M=P3数据手册

FCUL0630-H-R56M=P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1735 ¥ 18.3661
10+ $ 1.426 ¥ 12.0497
100+ $ 1.1232 ¥ 9.491
500+ $ 1.0314 ¥ 8.7153
1000+ $ 0.9547 ¥ 8.0674
2000+ $ 0.8526 ¥ 7.2045
5000+ $ 0.8138 ¥ 6.8762
库存: 210
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.36
