首页  >  产品百科  >  LQP15MN2N0B02D

LQP15MN2N0B02D

产品分类: 贴片电感
产品描述: 500MHz 6GHz 220mA 13@500MHz 2nH 300mΩ ±0.1nH 0402 贴片安装 1mm*500μm*450μm
供应商型号: 11M-D-LQP15MN2N0B02D
供应商: 云汉优选
标准整包数: 1

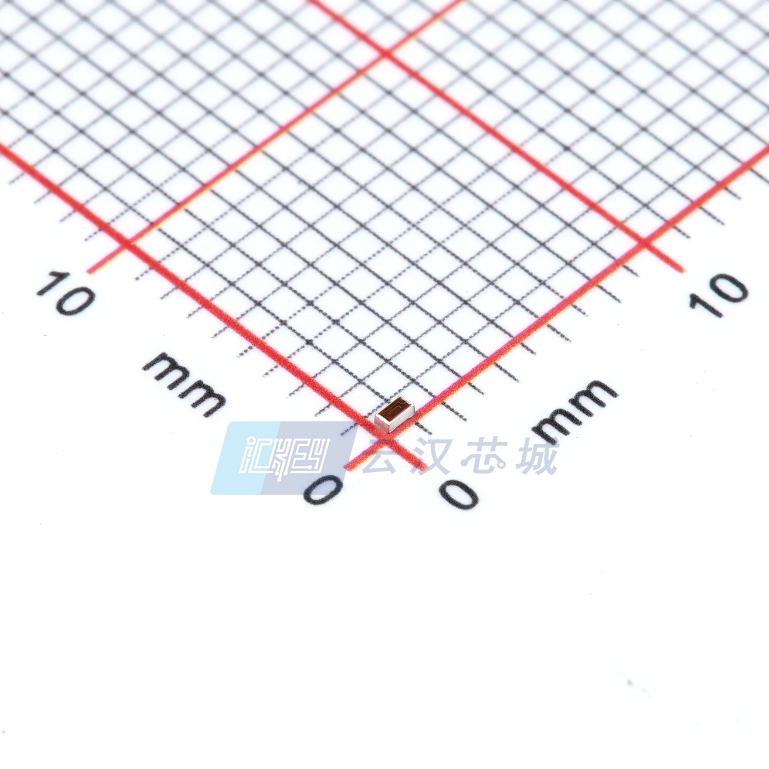

MURATA MANUFACTURING 贴片电感 LQP15MN2N0B02D

LQP15MN2N0B02D概述

    MURATA CHIP COIL(电感器)LQP15MN系列技术手册

    1. 产品简介


    MURATA CHIP COIL (LQP15MN系列) 是一款表面贴装式芯片电感器,主要用于高频信号处理及电源滤波等场合。此系列电感器以卓越的电气性能和紧凑尺寸为特点,在通讯设备、计算机网络、移动通信设备等领域有着广泛应用。

    2. 技术参数


    LQP15MN系列电感器的主要技术参数如下表所示:
    | 客户型号 | 额定电流(mA) | 电感值(nH) | 允许偏差 | Q因子 | 最大直流电阻(Ω) | 自谐振频率(MHz) |

    | LQP15MN1N0W02D | 400 | 1.0 | W:±0.05nH | 13 | 0.1 | 6000 |
    | ... | ... | ... | ... | ... | ... | ... |
    注:系列中其他型号的产品按照上表中的模式排列。

    3. 产品特点和优势


    - 超宽温度范围:-40°C 至 +85°C,适用于各种恶劣环境。
    - 高Q值:保证了优异的电气性能,适合高频应用。
    - 紧凑设计:1.0mm x 0.5mm的微型尺寸,有助于减小产品体积。
    - 高可靠性:通过了振动、冷热循环等多项机械性能测试,确保长时间稳定运行。

    4. 应用案例和使用建议


    此电感器广泛应用于各类通信设备和消费电子产品中。在设计电路时,应注意选择合适的焊盘尺寸,确保最佳的焊接效果。根据用户反馈,当需要增加电感器的可靠性时,可在电路板上合理布置电感器的位置,避免机械应力的影响。

    5. 兼容性和支持


    LQP15MN系列电感器采用标准包装方式,易于集成到现有系统中。制造商提供详细的技术支持文档,并接受客户定制需求,确保与不同电子元件的兼容性。

    6. 常见问题与解决方案


    - 问题一:如何验证电感器的可焊性?
    解答:遵循技术手册中的规定条件进行测试,使用指定类型的助焊剂和焊接材料。
    - 问题二:如何防止电感器因机械应力受损?
    解答:将电感器正确安装在PCB板上,避免受到过大的机械力作用,特别是在电路板弯曲时要特别注意。

    7. 总结和推荐


    总体而言,MURATA LQP15MN系列电感器以其出色的性能、稳定性以及广泛的适用范围,成为电子工程师设计中的优选之一。强烈推荐在对小型化和高性能有要求的应用中使用此产品。

LQP15MN2N0B02D参数

参数
Q值 13@500MHz
测试频率 500MHz
电感值 2nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.1nH
直流电阻(DCR) 300mΩ
额定电流 220mA
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

LQP15MN2N0B02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP15MN2N0B02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP15MN2N0B02D LQP15MN2N0B02D数据手册

LQP15MN2N0B02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
