LQP15MN10NG02D

产品分类: 贴片电感
产品描述: 500MHz 4.5GHz 100mA 13@500MHz 10nH 1.3Ω ±2% 0402 贴片安装 1mm*500μm*450μm
供应商型号: 11M-D-LQP15MN10NG02D
供应商: 云汉优选
标准整包数: 1

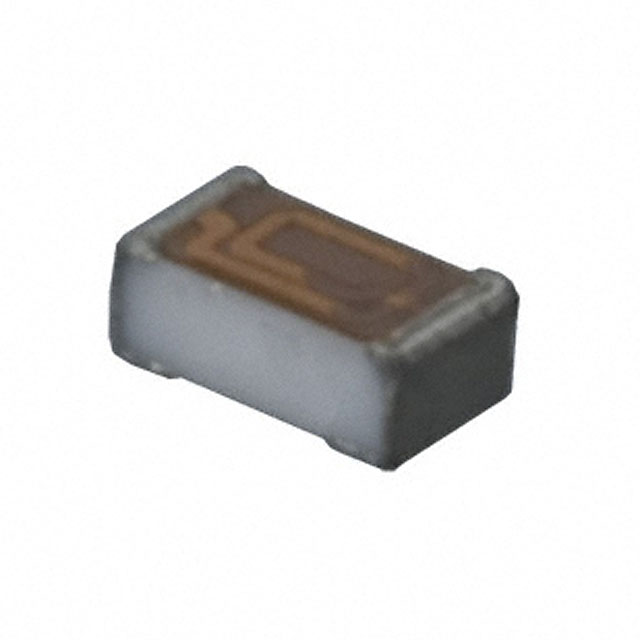

MURATA MANUFACTURING 贴片电感 LQP15MN10NG02D

LQP15MN10NG02D概述


    产品简介


    本产品为Murata制造的LQP15MN系列片式电感器(芯片电感)。这类电感器广泛应用于电源滤波、信号耦合、电磁干扰抑制等领域。通过先进的材料技术和生产工艺,这些电感器提供了优异的电气性能和可靠性,适用于多种高要求的电子设备。

    技术参数


    以下是LQP15MN系列片式电感器的技术参数:
    | 参数 | 规格 |

    | 额定电流 | 400 mA 到 6200 mA (不同型号略有差异) |
    | 电感量 | 1.0 nH 至 33 nH |
    | 容差 | 0.05 nH 或 ±1% (根据具体型号不同) |
    | 直流电阻 | 0.1 Ω 到 5.5 Ω |
    | 自谐振频率 | 最低 6000 MHz |
    | 工作温度范围 | -40°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +85°C |

    产品特点和优势


    - 高精度:具备严格的容差控制,确保精确的电感值。
    - 宽工作范围:可在-40°C至+85°C的温度范围内稳定工作。
    - 高性能:自谐振频率高达6000 MHz以上,满足高速数字信号处理的需求。
    - 高可靠性:采用耐用材料和精密制造工艺,确保长期稳定可靠的工作。
    - 多样选择:提供多个电感值的选择,方便设计师根据需求选用最合适的型号。

    应用案例和使用建议


    应用案例
    这些电感器常用于智能手机和平板电脑的电源管理模块,用于滤除电源纹波,提高供电质量。此外,在通信设备、汽车电子和工业自动化领域也有广泛应用。
    使用建议
    - 在设计电路时,确保正确的尺寸和位置,以避免机械应力对电感器造成损害。
    - 使用适当的焊接条件,如推荐的预热温度和冷却过程,确保焊接质量。
    - 设计电路板时,考虑电感器的方向,尽量减少机械应力的影响。

    兼容性和支持


    这些电感器可与常见的SMT工艺兼容,支持标准的回流焊工艺。Murata公司提供详细的技术支持文档和专业团队支持,帮助客户解决问题并优化设计。

    常见问题与解决方案


    1. 焊接质量问题
    - 问题:焊接后电感器出现虚焊现象。
    - 解决方法:检查焊接条件,如温度和时间,确保焊接质量。使用推荐的焊锡膏和助焊剂。
    2. 电感量偏差
    - 问题:实际电感量与标称值存在较大偏差。
    - 解决方法:检查测量条件,如温度和湿度,确保测量准确。重新校准测试设备。
    3. 机械应力损伤
    - 问题:电感器在安装过程中受机械应力损伤。
    - 解决方法:确保电感器正确安装,避免过度弯曲或扭曲电路板。按照推荐的设计规范进行电路板布局。

    总结和推荐


    综上所述,Murata的LQP15MN系列片式电感器以其高精度、高可靠性、宽工作范围等特点,在多种高要求的应用场景中表现出色。对于需要高性能和可靠性的电子产品设计者来说,这是一个值得推荐的产品。不过,在使用过程中仍需注意焊接和安装条件,以充分发挥其优势。

LQP15MN10NG02D参数

参数
电感值 10nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.5GHz
容差 ±2%
直流电阻(DCR) 1.3Ω
额定电流 100mA
Q值 13@500MHz
测试频率 500MHz
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

LQP15MN10NG02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP15MN10NG02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP15MN10NG02D LQP15MN10NG02D数据手册

LQP15MN10NG02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
