首页  >  产品百科  >  LQG15HZR15J02D

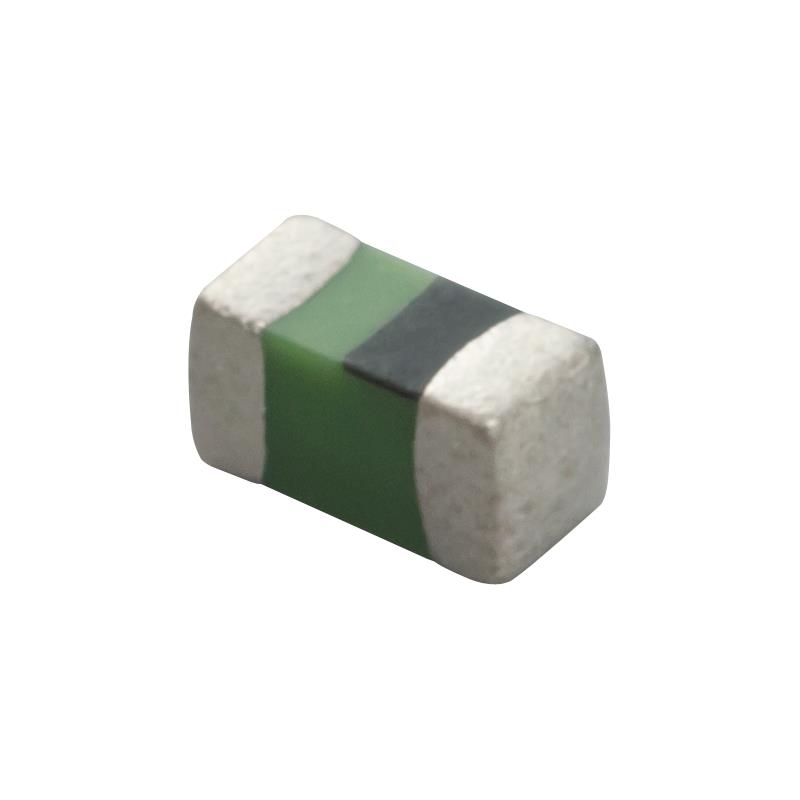

LQG15HZR15J02D

产品分类: 贴片电感
产品描述: 100MHz 550MHz 8 150nH 2.99Ω ±5% 0402 贴片安装 1.05mm(长度)*550μm(高度)
供应商型号: J-MURA-0212312
供应商: Chip1stop
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQG15HZR15J02D

LQG15HZR15J02D概述

    电子元器件技术手册:汽车电子用芯片电感LQG15HZ系列

    产品简介


    本手册介绍了Murata制造有限公司生产的汽车电子专用芯片电感LQG15HZ系列。LQG15HZ系列芯片电感广泛应用于汽车电子产品中,基于AEC-Q200标准,但不适用于动力总成和安全相关系统。该系列电感具有高可靠性,适用于各种严苛环境下的汽车电子产品。

    技术参数


    - 温度范围:-55°C至+125°C(工作和存储)
    - 额定电流:自温升限制为25°C最大值,具体电流根据型号有所不同
    - 直流电阻:最大值从0.07Ω到0.92Ω不等,具体值取决于型号
    - 自谐振频率:最小值从10000 MHz到3400 MHz不等
    - 电感量:范围从1.0 nH到270 nH不等,具体值取决于型号
    - 误差:±0.1 nH到±5%不等
    - 品质因数Q:最小值从6到800不等
    - 防静电等级:1C级,耐压1kV

    产品特点和优势


    - 高可靠性:经过AEC-Q200认证,确保在极端环境下的稳定性和可靠性
    - 宽温度范围:-55°C至+125°C的工作和存储温度范围,适用于各种恶劣环境
    - 低直流电阻:不同型号的直流电阻范围较窄,确保高效能
    - 高自谐振频率:最高可达10000 MHz,适用于高频应用场合
    - 多样化选择:提供多种电感量和误差范围,满足不同需求

    应用案例和使用建议


    - 应用案例:适用于电动汽车电池管理系统、车载娱乐系统和汽车空调控制系统等汽车电子系统
    - 使用建议:
    - 在设计PCB布局时,避免机械应力导致的产品损坏
    - 焊接过程中遵循推荐的焊锡体积和焊接条件,以保持最佳电气性能
    - 存储和运输时避免振动和机械冲击,以防损坏产品

    兼容性和支持


    - 兼容性:适用于各种焊接工艺,特别是回流焊接
    - 支持:厂商提供详细的安装和使用指南,以及售后服务和技术支持

    常见问题与解决方案


    - 问题1:产品在焊接后出现开路或短路现象
    - 解决方法:检查焊接过程是否符合规范,特别是焊接温度和时间控制
    - 问题2:产品在高温环境下工作不稳定
    - 解决方法:确保产品的使用环境不超过其额定温度范围,必要时采用散热措施

    总结和推荐


    总体而言,LQG15HZ系列芯片电感以其高可靠性和宽温度范围,在汽车电子产品中表现出色。其多样化的选择和优异的电气性能使其成为市场上同类产品的有力竞争者。强烈推荐在需要高可靠性且在极端环境下工作的汽车电子系统中使用此系列产品。对于需要更多技术支持或详细信息的用户,建议直接联系Murata公司获取进一步的帮助。

LQG15HZR15J02D参数

参数
容差 ±5%
直流电阻(DCR) 2.99Ω
额定电流 -
Q值 8
测试频率 100MHz
电感值 150nH
饱和电流(LSAT) -
自谐振频率(SRF) 550MHz
长*宽*高 1.05mm(长度)*550μm(高度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

LQG15HZR15J02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15HZR15J02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15HZR15J02D LQG15HZR15J02D数据手册

LQG15HZR15J02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.0222 ¥ 0.1872
100+ $ 0.0201 ¥ 0.1695
200+ $ 0.017 ¥ 0.1437
500+ $ 0.0163 ¥ 0.1375
1000+ $ 0.0153 ¥ 0.1295
2000+ $ 0.0152 ¥ 0.1287
库存: 9300
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 9.36
