LQH32CN4R7M53L

产品分类: 贴片电感
产品描述: 1MHz 43MHz 650mA 4.7μH 195mΩ ±20% SMD 贴片安装 3.2mm*2.5mm*1.7mm
供应商型号: REB-IND6716
供应商: 海外现货
标准整包数: 2000

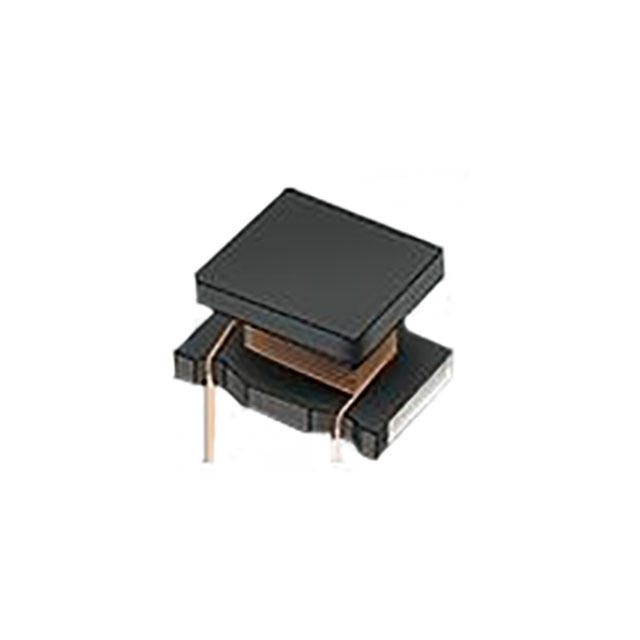

MURATA MANUFACTURING 贴片电感 LQH32CN4R7M53L

LQH32CN4R7M53L概述

    电子元器件产品技术手册

    产品简介


    LQH32CN系列属于贴片电感(芯片电感),广泛应用于通信设备、消费电子产品、工业自动化等领域。这些电感具有小型化、高可靠性和高性能的特点,适用于多种高频电路设计。

    技术参数


    以下是该系列电感的主要技术规格:
    | 参数 | 值 |

    | 尺寸(长x宽) | 3.2 x 2.5 mm |
    | 重量(典型值) | 0.045 g |
    | 额定电流 | 最大20°C自温升20°C内 |
    | 工作温度范围 | -40°C到+85°C |
    | 存储温度范围 | -40°C到+85°C |
    | 自谐振频率(MHz最小值) | 不同型号各异 |
    具体型号技术参数如下:
    | 电感值(µH) | 容差 (%) | 直流电阻(Ω) | 自谐振频率(MHz) | 额定电流(mA) |

    | 1.0 | ±20% | 0.060±30% | 100 | 1000 |
    | 2.2 | ±20% | 0.097±30% | 64 | 790 |
    | 3.3 | ±20% | 0.12±30% | 50 | 710 |
    | 4.7 | ±20% | 0.15±30% | 43 | 650 |
    | 6.8 | ±20% | 0.25±30% | 32 | 540 |
    | 10 | ±10% | 0.30±30% | 26 | 450 |
    | 15 | ±10% | 0.58±30% | 26 | 300 |
    | 22 | ±10% | 0.71±30% | 19 | 250 |
    | 33 | ±10% | 1.1±30% | 17 | 200 |
    | 47 | ±10% | 1.3±30% | 15 | 170 |
    | 68 | ±10% | 2.2±30% | 12 | 130 |
    | 100 | ±10% | 3.5±30% | 10 | 100 |

    产品特点和优势


    LQH32CN系列电感的主要特点是小型化、高可靠性以及优越的电气性能。特别是低直流电阻和高自谐振频率使其特别适用于高频电路设计。相比同类产品,该系列电感能够在更广泛的温度范围内稳定工作,并且通过了严格的机械性能测试,确保其在各种恶劣环境下的可靠运行。

    应用案例和使用建议


    该系列电感已成功应用于多个场景,如无线通信模块、电源管理电路等。例如,在无线通信模块中,这些电感能够有效提升信号传输的稳定性。使用时建议遵循以下几点:
    - 确保焊接过程中的预热时间和冷却速率符合标准规范,以避免裂纹。
    - 在设计PCB布局时,确保组件远离可能导致应力的区域,如接缝和螺孔附近。

    兼容性和支持


    LQH32CN系列电感与主流的焊接工艺和材料兼容。Murata公司提供了全面的技术支持和维护服务,以确保用户能够充分利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值偏差超过额定范围 | 检查焊接条件是否符合标准规范 |
    | 焊接后外观损坏 | 调整焊接温度和时间,确保焊锡量适当 |
    | 自谐振频率不达标 | 检查焊接后的电感引脚是否有损伤 |

    总结和推荐


    LQH32CN系列电感凭借其出色的电气性能和可靠性,在多种应用场景中表现出色。它不仅满足高频电路的需求,还具备优异的温度适应能力和机械强度。综上所述,强烈推荐使用该系列产品。
    此产品系列非常适合于需要高可靠性、高性能的各类电子设备。如果您正在寻找高性能、可靠的电感解决方案,那么LQH32CN系列无疑是一个明智的选择。

LQH32CN4R7M53L参数

参数
容差 ±20%
直流电阻(DCR) 195mΩ
额定电流 650mA
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 43MHz
长*宽*高 3.2mm*2.5mm*1.7mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH32CN4R7M53L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH32CN4R7M53L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH32CN4R7M53L LQH32CN4R7M53L数据手册

LQH32CN4R7M53L封装设计

查看详情并下载
Symbol
Footprint
3D Model
