LQH2MCN820K02L

产品分类: 贴片电感
产品描述: 1MHz 14MHz 90mA 82μH 9.75Ω ±10% 0806 贴片安装 2mm*1.6mm*950μm
供应商型号: 11M-LQH2MCN820K02L
供应商: 云汉优选
标准整包数: 1

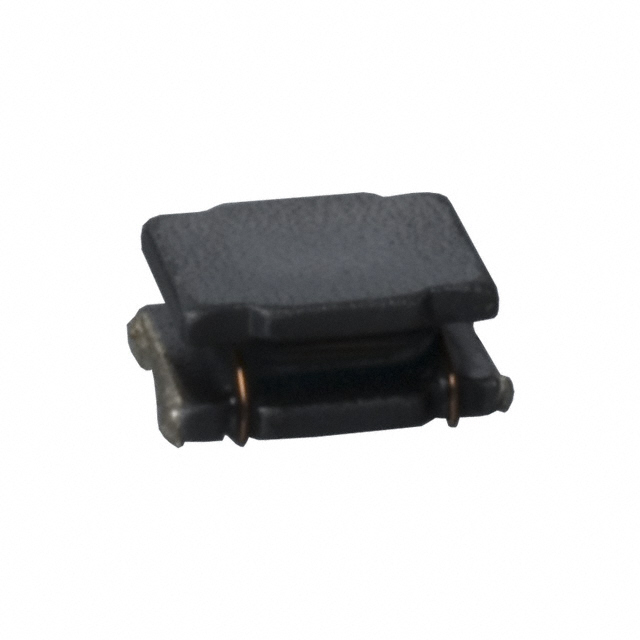

MURATA MANUFACTURING 贴片电感 LQH2MCN820K02L

LQH2MCN820K02L概述


    产品简介


    LQH2MCN系列是村田制造有限公司(Murata MFG.CO., LTD)生产的芯片电感(Chip Inductors),适用于多种电子应用领域。这些电感具有小巧的尺寸(L×W),并提供从1.0 µH到82 µH的不同电感值选择。由于其独特的结构和卓越的电气特性,LQH2MCN系列芯片电感广泛应用于通信设备、消费电子产品、汽车电子及工业控制等多个领域。

    技术参数


    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -40°C 到 +85°C
    - 额定电流: 随着不同电感值的变化而变化(如:1.0 µH时为485 mA)
    - 电感值: 从1.0 µH到82 µH不等
    - 直流电阻: 0.30 Ω至7.5 Ω
    - 自谐振频率: 10 MHz到48 MHz不等

    产品特点和优势


    LQH2MCN系列芯片电感拥有卓越的电气特性和可靠性。每个电感的容差仅为±10%,这确保了其在高精度电路中的稳定性和准确性。此外,它们经过严格测试,能够在高温、低温和高湿度条件下保持性能不变。这些特性使它们在各种严苛环境中依然可靠。

    应用案例和使用建议


    LQH2MCN系列芯片电感适用于多种应用场景,例如电源管理和信号处理。对于需要高可靠性的场合,例如医疗设备和航空航天系统,这种电感的优势尤为明显。在设计PCB布局时,应避免对芯片电感施加机械应力,以防止损坏。建议在焊接过程中使用合适的预热条件,以避免焊料量过大导致的机械应力增加。

    兼容性和支持


    LQH2MCN系列芯片电感在标准封装下易于集成到现有电路板中,无需额外的设计调整。如果需要进一步的技术支持或应用指导,可直接联系制造商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现气孔 | 调整焊接温度和时间,确保符合标准焊接曲线 |
    | 使用后出现性能下降 | 检查焊接点和PCB设计,确认无机械应力或腐蚀 |

    总结和推荐


    总体而言,LQH2MCN系列芯片电感是一款性能优异、可靠性高的产品,适合用于要求严格的电子设备中。其高精度和稳定性使其成为众多领域的理想选择。如果你正在寻找一款高性能、可靠性强且适用范围广的芯片电感,LQH2MCN系列绝对值得考虑。

LQH2MCN820K02L参数

参数
电感值 82μH
饱和电流(LSAT) -
自谐振频率(SRF) 14MHz
容差 ±10%
直流电阻(DCR) 9.75Ω
额定电流 90mA
Q值 -
测试频率 1MHz
长*宽*高 2mm*1.6mm*950μm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH2MCN820K02L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH2MCN820K02L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH2MCN820K02L LQH2MCN820K02L数据手册

LQH2MCN820K02L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6504
100+ ¥ 0.49
300+ ¥ 0.43
1000+ ¥ 0.4108
5000+ ¥ 0.3903
库存: 2300
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 6.5
直接购买
加入购物车
