LQH66SN470M03L

产品分类: 贴片电感
产品描述: 1MHz 10MHz 760mA 47μH 238mΩ ±20% 2525 标准安装,贴片安装 6.3mm*6.3mm*5mm
供应商型号: REB-IND7759
供应商: 海外现货
标准整包数: 350

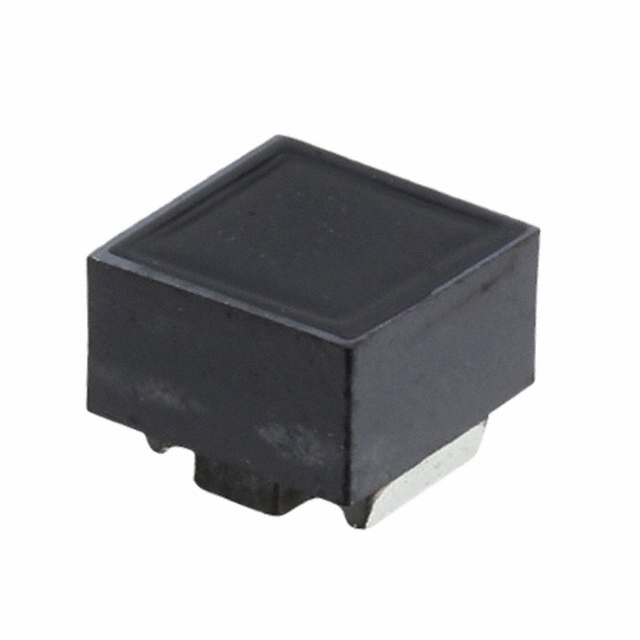

MURATA MANUFACTURING 贴片电感 LQH66SN470M03L

LQH66SN470M03L概述


    产品简介


    LQH66SN系列电感器是由日本村田制作所(Murata Mfg. Co., Ltd)生产的芯片电感器。这类电感器广泛应用于各种电子设备中,如电源管理、滤波电路和信号处理等领域。LQH66SN系列电感器采用紧凑的设计,可以有效节省电路板空间,提升整体设计效率。

    技术参数


    | 参数 | 值 |

    | 感值(µH) | 0.27 至 10000 |
    | 电感容差(%) | ±20 |
    | 直流电阻(Ω) | 0.007 至 39.7 |
    | 自谐振频率(MHz) | 10 至 3.2 |
    | 额定电流(A) | 6.0 至 0.16 |

    产品特点和优势


    1. 高可靠性:LQH66SN系列电感器经过严格测试,具有卓越的可靠性,适用于苛刻的应用环境。
    2. 宽温度范围:能够在-40°C至+80°C的工作温度范围内稳定运行。
    3. 多种感值选择:提供从0.27 µH到10000 µH的不同感值,以满足不同应用需求。
    4. 出色的耐久性:通过了高温、低温、湿度、振动等多项环境性能测试,确保长时间使用中的稳定性。

    应用案例和使用建议


    应用案例
    LQH66SN系列电感器广泛应用于电源管理和滤波电路。例如,在开关电源中作为输出滤波电感,提高电源转换效率;在EMI滤波器中减少噪声干扰,提升系统稳定性。
    使用建议
    1. PCB布局:在设计PCB时,应考虑电感器位置,避免机械应力,特别是电感器方向应与机械应力垂直。
    2. 焊接条件:遵循推荐的回流焊条件,确保焊接质量和电感器性能。
    3. 清洁条件:在清洁时要控制好清洁液温度和时间,避免对电感器造成损害。

    兼容性和支持


    LQH66SN系列电感器适用于标准的表面贴装工艺,能够与其他标准SMD元件兼容。厂家提供了详细的技术支持,包括安装指南、焊接规范和环境性能测试报告,帮助客户更好地理解和使用该系列产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊点偏移 | 调整焊接设备预热时间,确保温度均匀 |
    | 存储过程中电感器氧化 | 在干燥、无腐蚀性气体的环境中存储,定期检查电感器焊接情况 |
    | 回流焊后电感器自谐振频率变化 | 调整焊接温度和时间,确保符合规范 |

    总结和推荐


    LQH66SN系列电感器以其出色的可靠性和广泛应用范围,成为电源管理和滤波电路的理想选择。如果您需要在严苛环境中工作的高性能电感器,强烈推荐选用LQH66SN系列电感器。

LQH66SN470M03L参数

参数
容差 ±20%
直流电阻(DCR) 238mΩ
额定电流 760mA
Q值 -
测试频率 1MHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) 10MHz
长*宽*高 6.3mm*6.3mm*5mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LQH66SN470M03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH66SN470M03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH66SN470M03L LQH66SN470M03L数据手册

LQH66SN470M03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
