LQP03TG5N1J02D

产品分类: 贴片电感
产品描述: 500MHz 6.5GHz 250mA 12@500MHz 5.1nH 720mΩ ±5% 0201 贴片安装 600μm*300μm*330μm
供应商型号: LQP03TG5N1J02D
供应商: 国内现货
标准整包数: 15000

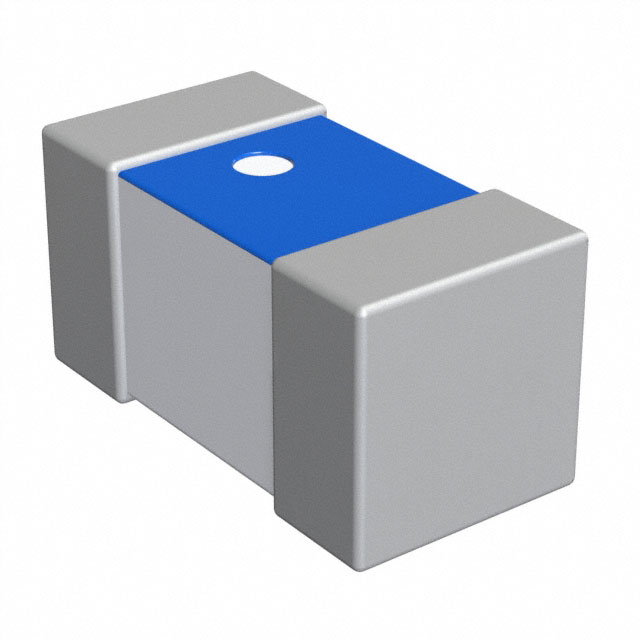

MURATA MANUFACTURING 贴片电感 LQP03TG5N1J02D

LQP03TG5N1J02D概述


    产品简介


    LQP03TG系列电感器是来自Murata MFG.CO., Ltd的芯片电感器,适用于广泛的应用领域。这种电感器主要用于电子电路中的滤波、耦合和振荡等功能。由于其小巧的尺寸和高性能的特点,它们特别适合于便携式设备、无线通信设备以及各种嵌入式系统。

    技术参数


    | 参数 | 描述 |

    | 电感量 | 从0.1 nH到47 nH |
    | 容差 | B级:±0.1 nH,C级:±0.2 nH |
    | Q值 | 最小值为7,典型值可高达20,000 |
    | 直流电阻 | 最大值为0.08 Ω |
    | 自谐振频率 | 从2,000 MHz到190 MHz |
    | 额定电流 | 最大值为850 mA |
    | 额定温度范围 | 工作温度范围:-55°C至+125°C |
    | 存储温度范围 | 存储温度范围:-55°C至+125°C |

    产品特点和优势


    - 高可靠性:能够在极端环境下保持稳定的电气性能。
    - 高Q值:保证在高频应用中仍能保持良好的电气特性。
    - 小体积:适合空间受限的设计,便于集成到各种设备中。
    - 多种电感值选择:从0.1 nH到47 nH,覆盖广泛的应用需求。

    应用案例和使用建议


    LQP03TG系列电感器广泛应用于各种电子设备,例如手机、无线通信设备、医疗设备以及汽车电子。对于高频滤波和耦合应用,这些电感器表现出色。在设计过程中,建议使用适当的焊盘布局,并遵循推荐的焊接条件,以确保最佳的电气和机械性能。
    使用建议
    - 在设计PCB时,将电感器放置在横向位置,避免因弯曲引起的机械应力。
    - 使用合适的助焊剂和焊锡,推荐使用无卤素的松香助焊剂和Sn-3.0Ag-0.5Cu焊锡。
    - 焊接时需严格遵守推荐的回流焊接曲线,确保温度差异控制在合理范围内。

    兼容性和支持


    这些电感器可以与其他标准元件一起使用,并且制造商提供全面的技术支持,包括封装、测试方法以及相关的设计指南。如果您有任何特定的应用需求或疑问,建议联系Murata MFG.CO., Ltd进行详细咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感量不稳定 | 检查焊接条件是否符合规范。 |
    | 直流电阻过高 | 检查焊接是否良好,是否存在虚焊。 |
    | 自谐振频率不匹配 | 确认应用环境是否在指定的工作频率范围内。|

    总结和推荐


    总体而言,LQP03TG系列电感器以其高可靠性和广泛的电感值选择,在高频应用中表现出色。如果您的设计需要一个体积小、性能稳定且兼容性好的电感器,那么这款产品将是理想的选择。同时,制造商提供的全面技术支持和详尽的技术文档也使得这些电感器成为市场上非常有竞争力的产品。强烈推荐您在设计过程中考虑使用这一系列产品。

LQP03TG5N1J02D参数

参数
自谐振频率(SRF) 6.5GHz
容差 ±5%
直流电阻(DCR) 720mΩ
额定电流 250mA
Q值 12@500MHz
测试频率 500MHz
电感值 5.1nH
饱和电流(LSAT) -
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP03TG5N1J02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP03TG5N1J02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP03TG5N1J02D LQP03TG5N1J02D数据手册

LQP03TG5N1J02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45000+ ¥ 0.0137
450000+ ¥ 0.0132
库存: 45000
起订量: 45000 增量: 15000
交货地:
最小起订量为:45000
合计: ¥ 616.5
