首页  >  产品百科  >  LQH31MN1R5J03L

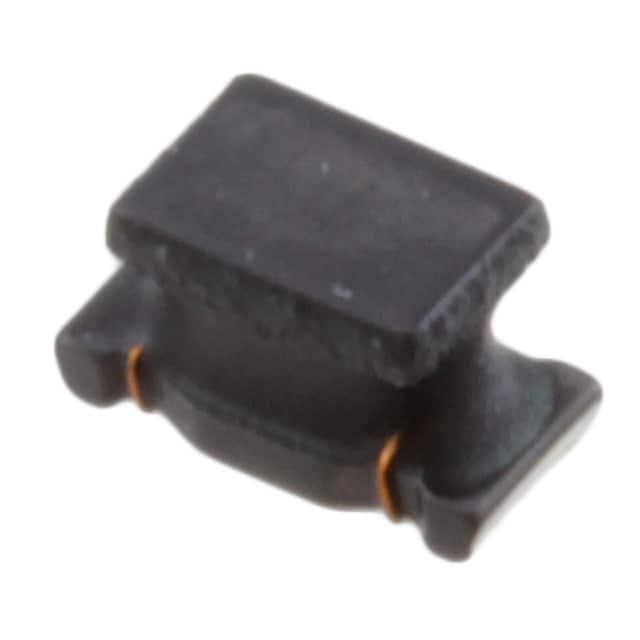

LQH31MN1R5J03L

产品分类: 贴片电感
产品描述: 1MHz 75MHz 155mA 35@10MHz 1.5μH 1.3Ω ±5% 1206 贴片安装 3.2mm*1.6mm*2mm
供应商型号: LQH31MN1R5J03L
供应商: 云汉优选
标准整包数: 180
MURATA MANUFACTURING 贴片电感 LQH31MN1R5J03L

LQH31MN1R5J03L概述

    电子元器件技术手册:Murata LQH31MN系列片式电感器

    1. 产品简介


    LQH31MN系列是Murata制造公司生产的片式电感器(芯片电感器)。这些电感器采用先进的材料和制造工艺,旨在为各种应用提供卓越的电感性能。它们广泛应用于通信设备、消费电子、汽车电子以及工业控制等领域。

    2. 技术参数


    以下是LQH31MN系列电感器的主要技术规格:
    - 尺寸和封装:L×W(典型值)为2.5mm x 1.9mm。
    - 工作温度范围:–40°C至+85°C。
    - 存储温度范围:–40°C至+85°C。
    - 电感范围:0.15μH 至 100μH。
    - 直流电阻:0.2Ω至12.0Ω(根据不同的电感值而变化)。
    - 最小品质因数(Q):0.15μH时为20,100μH时为10。
    - 自谐振频率:0.15μH时为250MHz,100μH时为7.0MHz。
    - 额定电流:最大可达到40mA。

    3. 产品特点和优势


    - 高可靠性:耐高温、耐低温,能够承受剧烈的振动和冲击。
    - 出色的电气性能:具有高Q值,低直流电阻,确保了优异的电气特性。
    - 紧凑设计:体积小巧,适合在空间有限的应用场合中使用。
    - 多种电感值选择:提供从0.15μH到100μH的多种电感值选择,满足不同应用需求。
    - 良好的机械强度:通过严格的机械性能测试,确保长期稳定运行。

    4. 应用案例和使用建议


    - 通信设备:用于滤波器和信号处理电路中,提高信号质量。
    - 消费电子:用于电源管理电路,减小体积并提高效率。
    - 汽车电子:用于传感器和执行器电路,提高系统的可靠性和响应速度。
    使用建议:
    - 确保在焊接过程中温度不超过限制,避免对电感器造成热损伤。
    - 设计PCB布局时,尽量将电感器远离可能产生应力的部分,例如螺孔附近。
    - 在组装和焊接后进行适当的清洗,以去除残留的助焊剂和污染物。

    5. 兼容性和支持


    - 兼容性:适用于标准SMT生产线,与多数助焊剂和焊锡膏兼容。
    - 技术支持:Murata提供全面的技术文档和客户支持,帮助用户解决应用中的问题。

    6. 常见问题与解决方案


    - 问题:焊接后发现电感器位置偏移。
    - 解决办法:检查PCB的设计和焊接参数,确保焊接过程符合规范。
    - 问题:电感器失效。
    - 解决办法:检查电路板是否存在过压、过流等问题,并更换损坏的部件。

    7. 总结和推荐


    LQH31MN系列片式电感器凭借其出色的电气性能、高可靠性和广泛的应用范围,在通信、消费电子、汽车电子等领域具有显著的优势。它不仅适合于一般应用,还能够在极端环境下保持稳定的性能。因此,强烈推荐在设计复杂电子系统时使用这款电感器。

LQH31MN1R5J03L参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 75MHz
容差 ±5%
直流电阻(DCR) 1.3Ω
额定电流 155mA
Q值 35@10MHz
测试频率 1MHz
电感值 1.5μH
长*宽*高 3.2mm*1.6mm*2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH31MN1R5J03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH31MN1R5J03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH31MN1R5J03L LQH31MN1R5J03L数据手册

LQH31MN1R5J03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ ¥ 1.0964
1800+ ¥ 1.0635
库存: 180
起订量: 180 增量: 2000
交货地:
最小起订量为:180
合计: ¥ 197.35
直接购买
加入购物车
