首页  >  产品百科  >  LQP02HQ3N5B02L

LQP02HQ3N5B02L

产品分类: 贴片电感
产品描述: 500MHz 8.2GHz 350mA 14@500MHz 3.5nH 300mΩ ±0.1nH 01005 贴片安装 400μm*200μm*320μm
供应商型号: 11M-LQP02HQ3N5B02L
供应商: 云汉优选
标准整包数: 1

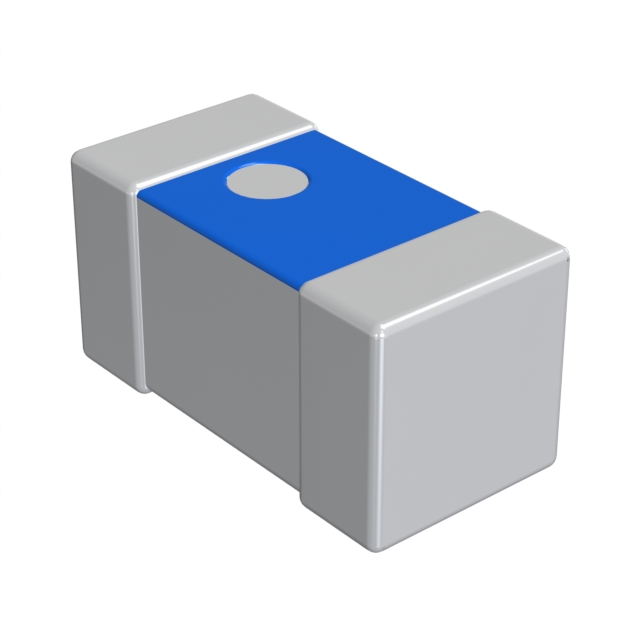

MURATA MANUFACTURING 贴片电感 LQP02HQ3N5B02L

LQP02HQ3N5B02L概述

    电子元器件产品技术手册:Murata MFG.CO., LTD 的 CHIP COIL (CHIP INDUCTORS) LQP02HQ 系列

    1. 产品简介


    CHIP COIL (CHIP INDUCTORS) LQP02HQ 系列是 Murata 制造公司的系列贴片电感器。这类产品广泛应用于各种电子设备中,如电源管理、通信设备、汽车电子等。通过高精度的制造工艺,这些电感器提供了出色的电感值稳定性和高频响应能力。

    2. 技术参数


    以下是 LQP02HQ 系列产品的关键技术规格:
    - 尺寸: 4mm 宽塑料带或 8mm 宽塑料带
    - 额定电流: 最大为 1000mA(具体数值根据型号而异)
    - 电感值范围: 0.2nH 至 56nH
    - 直流电阻 (DC Resistance): 最大为 0.08Ω
    - 自谐振频率 (S.R.F): 最高可达 13.5GHz
    - 温度范围: 工作温度 -55°C 至 +125°C
    - 储存温度: -55°C 至 +125°C
    - 典型电感值: 见上表中的数据
    - 包装方式: 4mm 宽塑料带(30,000 pcs/reel)或 8mm 宽塑料带(15,000 pcs/reel)

    3. 产品特点和优势


    - 高稳定性: 电感值范围广泛且稳定,适合多种应用需求。
    - 高可靠性: 经过多项机械性能测试,确保长期可靠使用。
    - 良好的热稳定性和冷稳定性: 可承受极端温度环境,保证性能稳定。
    - 卓越的高频响应: 高自谐振频率,适用于高频电路设计。
    - 小体积: 贴片封装设计,便于集成于紧凑空间内。

    4. 应用案例和使用建议


    LQP02HQ 系列电感器广泛应用于:
    - 电源管理模块: 如开关电源中用于滤波。
    - 通信设备: 如手机射频前端部分,提供电磁干扰抑制。
    - 汽车电子: 用于车载娱乐系统、电池管理系统等。
    使用建议:
    - 在使用时请确保符合焊锡条件,推荐使用 Sn-3.0Ag-0.5Cu 焊锡膏。
    - 设计焊盘时,确保焊盘大小适配(例如:b=0.56mm,c=0.16mm)。
    - 选择合适的贴片机配置以避免误拾取。

    5. 兼容性和支持


    - 兼容性: 本系列产品与主流贴片设备兼容。
    - 支持: Murata 提供详细的技术文档及售后支持,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 电感值不稳定。
    - 解决方法: 检查是否符合测试条件,如温度、湿度等。确保测量设备正常运行。
    - 问题: 热稳定性不佳。
    - 解决方法: 使用前确认焊接条件,避免高温环境长时间使用。

    7. 总结和推荐


    综上所述,LQP02HQ 系列电感器凭借其优异的性能参数、广泛的应用场景和强大的技术支持,无疑是现代电子设备中不可或缺的重要组件。强烈推荐在需要高性能电感器的应用场合使用该系列产品。
    以上是对 Murata 制造公司 LQP02HQ 系列电感器的产品技术手册解析。如果您对这些信息有任何疑问或需要进一步了解,请随时联系我们。

LQP02HQ3N5B02L参数

参数
容差 ±0.1nH
直流电阻(DCR) 300mΩ
额定电流 350mA
Q值 14@500MHz
测试频率 500MHz
电感值 3.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 8.2GHz
长*宽*高 400μm*200μm*320μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP02HQ3N5B02L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP02HQ3N5B02L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP02HQ3N5B02L LQP02HQ3N5B02L数据手册

LQP02HQ3N5B02L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.168
50+ ¥ 0.154
200+ ¥ 0.146
500+ ¥ 0.142
1000+ ¥ 0.138
库存: 9412
起订量: 10 增量: 30000
交货地:
最小起订量为:10
合计: ¥ 1.68
