17103C

产品分类: 贴片电感
产品描述: 1KHz 21.2MHz 1.8A 65@1MHz 10μH 50mΩ ±10% 垂直安装,通孔安装 10.5mm(高度)
供应商型号: 580-17103C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 贴片电感 17103C

17103C概述

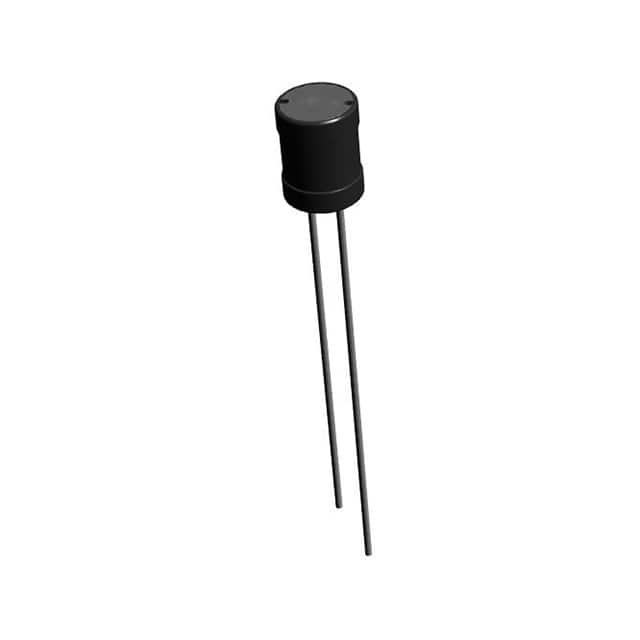

    1700系列径向引线电感器

    产品简介


    1700系列电感器是专为低至中等电流应用设计的一般用途电感器。它们的小尺寸使其非常适合高密度应用,例如,当芯片电感器无法满足功率需求时。这些电感器采用径向封装形式,便于电路板安装,适用于各种工业和消费电子领域。

    技术参数


    以下是1700系列电感器的主要技术规格和性能参数:
    | 订单代码 | 电感量(μH) | 最大直流电流(A) | 直流电阻(Ω) | 质量因数Q | 自谐振频率(MHz) | SRF频率(kHz) |
    ||
    | 17103C | 10.0 | 1.80 | 0.05 | 65 | 1000 | 21.2 |
    | 17153C | 15.0 | 1.50 | 0.06 | 60 | 500 | 19.4 |
    | 17223C | 22.0 | 1.20 | 0.08 | 50 | 500 | 17.0 |
    | 17333C | 33.0 | 1.00 | 0.13 | 50 | 500 | 11.4 |
    | 17473C | 47.0 | 0.86 | 0.20 | 50 | 500 | 10.9 |
    | 17683C | 68.0 | 0.85 | 0.26 | 90 | 100 | 8.7 |
    | 17104C | 100.0 | 0.74 | 0.35 | 90 | 100 | 7.0 |
    | 17154C | 150.0 | 0.58 | 0.49 | 90 | 100 | 5.7 |
    | 17224C | 220.0 | 0.48 | 0.75 | 100 | 100 | 4.4 |
    | 17334C | 330.0 | 0.42 | 1.10 | 100 | 100 | 3.7 |
    | 17474C | 470.0 | 0.34 | 1.50 | 110 | 100 | 3.2 |
    | 17684C | 680.0 | 0.28 | 2.40 | 120 | 100 | 2.5 |
    | 17105C | 1.0mH | 0.19 | 3.30 | 120 | 100 | 2.1 |
    | 17155C | 1.5mH | 0.15 | 5.90 | 130 | 100 | 1.9 |
    | 17225C | 2.2mH | 0.12 | 7.80 | 90 | 50 | 1.7 |
    | 17335C | 3.3mH | 0.11 | 10.0 | 140 | 150 | 1.2 |
    | 17475C | 4.7mH | 0.09 | 13.6 | 150 | 150 | 0.95 |
    | 17685C | 6.8mH | 0.08 | 20.0 | 145 | 150 | 0.85 |
    | 17106C | 10.0mH | 0.07 | 34.0 | 155 | 150 | 0.62 |
    | 17156C | 15.0mH | 0.06 | 47.0 | 140 | 150 | 0.51 |
    | 17226C | 22.0mH | 0.05 | 75.0 | 100 | 50 | 0.34 |
    | 17336C | 33.0mH | 0.04 | 108.0 | 95 | 50 | 0.28 |
    | 17476C | 47.0mH | 0.03 | 154.0 | 90 | 50 | 0.25 |
    | 17686C | 68.0mH | 0.02 | 220.0 | 70 | 50 | 0.20 |
    工作温度范围:0°C到70°C
    储存温度范围:-40°C到125°C
    峰值波焊温度:300°C持续10秒
    引脚镀层:热浸锡

    产品特点和优势


    1. 罗氏合规:符合RoHS标准,确保环保安全。
    2. 小型化:紧凑的尺寸设计,适合高密度电路板布局。
    3. 宽范围电流支持:最大直流电流高达1.8A。
    4. 低直流电阻:有助于减少能量损耗,提高效率。
    5. 适应多种焊接系统:支持RoHS焊接系统和传统Sn/Pb焊接系统。

    应用案例和使用建议


    1. 高密度电路板应用:如电源管理模块、通信设备、医疗设备等,要求电感器体积小且电流适中的场合。
    2. 优化散热设计:由于电感器有一定的温度限制(Curie温度为190°C),在高温环境下使用时需要良好的散热设计。
    3. 适当选择型号:根据具体应用的需求,合理选择不同电感值的产品以达到最佳效果。

    兼容性和支持


    1. 兼容多种焊接系统:支持RoHS焊接系统和传统Sn/Pb焊接系统,便于不同生产流程的集成。
    2. 厂商支持:Murata Power Solutions, Inc. 提供全方位的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 温度过高:确保电感器的工作环境温度不超过70°C,必要时添加散热片或优化散热设计。
    2. 电流过大导致过热:选择合适的电感器型号以避免超过其额定电流。
    3. 焊接质量问题:使用符合标准的焊接工艺和材料,确保焊接质量。

    总结和推荐


    综上所述,1700系列径向引线电感器是一款集小型化、高效能和高可靠性于一身的电感器产品。它的低直流电阻、广泛的电感范围和良好的环境适应能力使其成为众多应用的理想选择。鉴于其出色的特性和广泛的应用场景,我们强烈推荐这款产品用于各种高密度电路板的设计中。

17103C参数

参数
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) 21.2MHz
容差 ±10%
直流电阻(DCR) 50mΩ
额定电流 1.8A
Q值 65@1MHz
测试频率 1KHz
长*宽*高 10.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

17103C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

17103C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING 17103C 17103C数据手册

17103C封装设计

查看详情并下载
Symbol
Footprint
3D Model
