首页  >  产品百科  >  XRCGB26M000F1SBBR0

XRCGB26M000F1SBBR0

产品分类: 无源晶振
产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 8pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: 4242724
供应商: 海外现货
标准整包数: 5

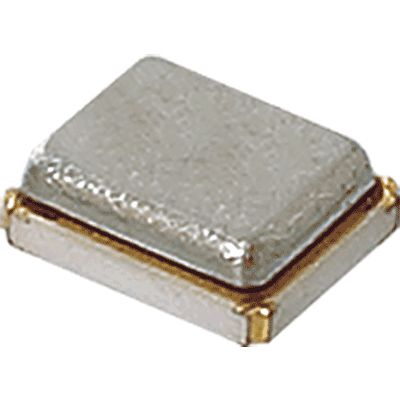

MURATA MANUFACTURING 无源晶振 XRCGB26M000F1SBBR0

XRCGB26M000F1SBBR0概述


    产品简介


    型号:XRCGB26M000F1SBBR0
    这款由株式会社村田制作所生产的XRCGB26M000F1SBBR0型晶体单元是专为微处理器等设备中的时基振荡电路设计的。它具有26.0000MHz的工作频率和2.0 x 1.6mm的小巧尺寸,适合应用于需要高精度和稳定性的场合。

    技术参数


    - 频率:26.0000 MHz
    - 尺寸:2.0 x 1.6 mm
    - 操作温度范围:-40°C 至 +105°C
    - 储存温度范围:-55°C 至 +105°C
    - 驱动功率:≤ 300μW
    - 直流电压:≤ 6V
    - 交流电压:≤ 15Vp-p
    - 绝缘电阻:≥ 500MΩ(D.C.10V条件下)
    - 负载电容:8.0 pF
    - 频率容差:±10 ppm以内(初始值)
    - 频率温度依存性:±20 ppm以内(-40至+105°C)

    产品特点和优势


    该晶体单元采用铝合金基板固定压电元件,覆盖金属帽以确保密封性,具备较高的可靠性和稳定性。它可以在广泛的温度范围内工作,非常适合对环境变化敏感的应用。此外,该产品在振动、跌落和高温高湿环境下仍能保持良好的电气性能和机械性能,展现出卓越的耐用性。

    应用案例和使用建议


    应用案例
    1. 微处理器:用于微处理器中的时钟振荡电路,保证系统的正常运行。
    2. 电信设备:适用于各种电信设备,提供稳定的信号源。
    使用建议
    1. 焊接温度控制:使用符合标准的Sn-3.0Ag-0.5Cu焊料,在推荐的焊接温度范围内进行焊接,以避免热应力对晶体单元的影响。
    2. 存放条件:确保在推荐的温度和湿度范围内存储晶体单元,避免高温、湿气、灰尘和其他恶劣环境因素的影响。

    兼容性和支持


    该晶体单元可以与其他标准焊料和焊剂兼容,且与多种电路设计兼容。制造商提供了详细的技术文档和支持服务,确保客户能够顺利地使用和维护该产品。

    常见问题与解决方案


    1. 焊接不良:
    - 问题:焊接后出现电气连接问题。
    - 解决方法:检查焊接温度是否符合标准,并确保焊接过程中不损坏晶体单元。
    2. 频率漂移:
    - 问题:频率在长时间使用后发生漂移。
    - 解决方法:检查焊接质量和温度环境是否达标,必要时重新校准。

    总结和推荐


    该晶体单元以其高精度、稳定性和可靠性在众多应用场景中表现出色。适用于要求严格的微处理器和电信设备。然而,由于其特定的应用范围限制,对于某些需要高度可靠性的应用(如航空、医疗设备),请务必提前联系制造商确认适用性。总的来说,这款晶体单元值得推荐用于需要高精度和稳定性的场合。

XRCGB26M000F1SBBR0参数

参数
频率 26MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 60Ω
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1SBBR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1SBBR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1SBBR0 XRCGB26M000F1SBBR0数据手册

XRCGB26M000F1SBBR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.898
50+ ¥ 1.603
250+ ¥ 1.5389
500+ ¥ 1.4363
1500+ ¥ 1.4107
3000+ ¥ 1.385
15000+ ¥ 1.385
30000+ ¥ 1.385
库存: 5806
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.49
