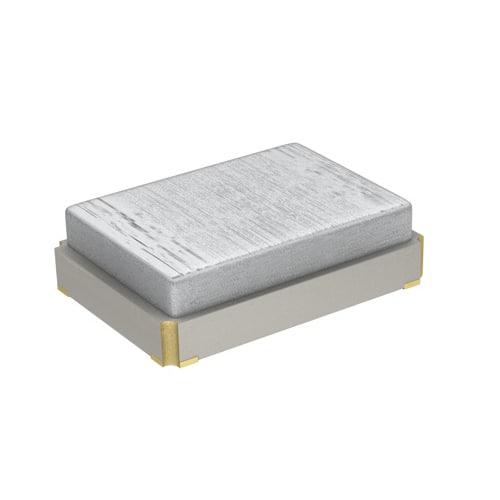

XRCGB32M000F2P02R0

产品分类: 无源晶振
产品描述: 10pF ±20ppm ±20ppm 32MHz 100Ω 150μW SMD-2016-4P 贴片安装 2mm*1.6mm*700μm
供应商型号: XRCGB32M000F2P02R0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGB32M000F2P02R0

XRCGB32M000F2P02R0概述

    产品概述
    产品名称: 晶体单元
    型号: XRCGB32M000F2P02R0
    频率: 32.0000 MHz
    尺寸: 2.0 x 1.6 mm

    产品简介

    :
    XRCGB32M000F2P02R0 是一款晶体单元,专为微处理器的时钟电路设计,用于提供精确的时间基准。该产品广泛应用于各种需要稳定频率信号的场合,如计算机系统、通信设备、消费电子等领域。

    技术参数


    - 工作温度范围: -30°C 至 +85°C
    - 存储温度范围: -55°C 至 +85°C
    - 驱动等级: 150μW(最大值为 300μW)
    - 直流输入电压: 最大值 DC 6V
    - 交流输入电压: 最大值 15Vp-p
    - 耐压: 最大值 DC 100V(5秒内)
    电气特性:
    - 标称频率: 32.0000 MHz
    - 频率容差: ±20 ppm
    - 温度频率变化: ±20 ppm (在 -30°C 至 +85°C 范围内)
    - 老化率: 每年 ±5 ppm
    - 等效串联电阻: ≤100 Ω
    - 绝缘电阻: ≥500 MΩ (在 10V DC 下)

    产品特点和优势


    1. 高度稳定性: 在极端环境下依然能够保持稳定的频率输出。
    2. 长寿命: 低老化率,使用寿命长。
    3. 广泛适用性: 可适用于多种应用场合,尤其是对频率稳定性的要求高的场合。
    4. 可靠性高: 通过多项机械和环境测试验证。

    应用案例和使用建议


    应用案例:
    该晶体单元广泛应用于微处理器和通信设备中,例如在嵌入式系统和物联网设备中作为时钟源。
    使用建议:
    - 确保安装过程符合推荐的焊接温度曲线。
    - 避免使用水溶性助焊剂,推荐使用松香助焊剂。
    - 严格遵守焊接后的冷却时间,确保焊接质量。

    兼容性和支持


    该产品与大多数微处理器和相关设备兼容。Murata 提供全面的技术支持,包括技术文档、应用指南以及售后服务。

    常见问题与解决方案


    1. 问: 驱动等级过高可能导致损坏?
    答: 确保驱动等级不超过 150μW,以避免潜在损坏。

    2. 问: 如何判断产品是否适合高可靠性应用?
    答: 请详细咨询 Murata,确认产品的适用范围,特别是对于航空航天、医疗等关键应用。

    总结和推荐


    XRCGB32M000F2P02R0 晶体单元具备高度稳定性和广泛的适用性,是实现高精度时钟源的理想选择。该产品的出色质量和长期稳定性使其在市场上具有较强的竞争力。强烈推荐在需要稳定频率信号的场合使用此产品。
    该文章涵盖了产品的基本介绍、技术参数、特点和优势、应用案例和使用建议,同时提供了兼容性和支持方面的信息,帮助读者更好地理解和使用该晶体单元。

XRCGB32M000F2P02R0参数

参数
驱动电平 150μW
负载电容 10pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 100Ω
频率 32MHz
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB32M000F2P02R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB32M000F2P02R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB32M000F2P02R0 XRCGB32M000F2P02R0数据手册

XRCGB32M000F2P02R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.9005
6000+ ¥ 0.8691
9000+ ¥ 0.8535
15000+ ¥ 0.8456
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2701.5
