LQG15HZR18G02D

产品分类: 贴片电感
产品描述: 100MHz 500MHz 8 180nH 3.38Ω ±2% 0402 贴片安装 1.05mm(长度)*550μm(高度)
供应商型号: LQG15HZR18G02D
供应商: 国内现货
标准整包数: 10000

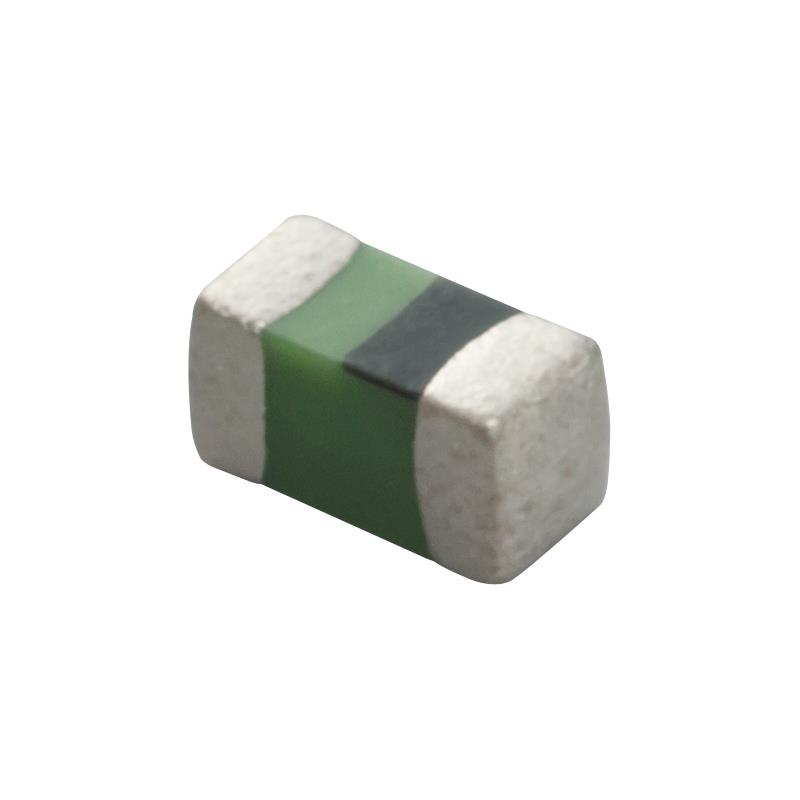

MURATA MANUFACTURING 贴片电感 LQG15HZR18G02D

LQG15HZR18G02D概述


    产品简介


    Murata LQG15HZ系列电感器是专为汽车电子设计的贴片电感器,适用于非动力传动系统和安全系统的场合。这种电感器主要用于滤波、信号处理、电源管理和电磁干扰抑制等应用,能够满足汽车电子产品对高可靠性和稳定性的要求。

    技术参数


    以下是LQG15HZ系列电感器的关键技术参数:
    - 温度范围:工作温度范围为-55°C到+125°C,存储温度范围同样为-55°C到+125°C。
    - 额定电流:最大额定电流在不同电感值下有所不同,例如1.0 nH时为1000 mA,而3.3 nH时为600 mA。
    - 直流电阻:最大直流电阻在1.0 nH时为0.07 Ω,而3.3 nH时为0.125 Ω。
    - 自谐振频率:最低自谐振频率在1.0 nH时为10000 MHz,而3.3 nH时为3300 MHz。
    - 精度等级:电感值公差分为B、C、S三个等级,分别表示±0.1 nH、±0.2 nH、±0.3 nH的精度。
    - 包装形式:每卷装10,000个,并采用顶带和底带密封包装。

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,确保电感器在极端条件下的稳定性。
    - 宽温度范围:能够在-55°C到+125°C的宽广温度范围内正常工作,适合各种恶劣环境。
    - 高效能:具有高Q值,能在高频下保持较高的性能。
    - 多种电感值选择:提供从1.0 nH到330 nH的不同电感值选择,可广泛应用于不同的电路设计。
    - 封装规格:采用标准8mm宽纸带封装,便于自动化生产和组装。

    应用案例和使用建议


    LQG15HZ系列电感器被广泛应用于汽车电子系统中,例如发动机管理系统、车载娱乐系统和车身控制系统等。在使用过程中,建议:
    - 电路布局设计:在设计电路板时,将电感器安装在机械应力较小的方向,并远离螺钉孔以减少紧固螺钉时的应力。
    - 热管理:确保散热良好,避免因过热导致的性能下降。
    - 清洁条件:建议在60°C以下进行超声波清洗,使用酒精型或水基清洁剂,并确保彻底干燥。

    兼容性和支持


    LQG15HZ系列电感器与市场上常见的自动化贴片机兼容,支持自动化生产。Murata公司提供全面的技术支持,包括产品咨询、质量保证和技术培训服务。

    常见问题与解决方案


    - 问题:焊接时电感值发生变化。
    - 解决方案:严格按照规定的回流焊接曲线进行焊接,控制好预热阶段和冷却阶段的温差。

    - 问题:电感器的机械强度不足。
    - 解决方案:确保在运输和安装过程中避免过度振动和机械冲击,选择合适的搬运和储存条件。

    总结和推荐


    LQG15HZ系列电感器以其卓越的可靠性和高性能,在汽车电子应用中表现出色。其宽泛的工作温度范围和多样的电感值选择使其成为设计师的理想选择。因此,我们强烈推荐这一系列产品给那些需要高可靠性和高性能的工程师们。

LQG15HZR18G02D参数

参数
测试频率 100MHz
电感值 180nH
饱和电流(LSAT) -
自谐振频率(SRF) 500MHz
容差 ±2%
直流电阻(DCR) 3.38Ω
额定电流 -
Q值 8
长*宽*高 1.05mm(长度)*550μm(高度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

LQG15HZR18G02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15HZR18G02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15HZR18G02D LQG15HZR18G02D数据手册

LQG15HZR18G02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0836
100000+ ¥ 0.0811
库存: 570000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 836
