11R102C

产品分类: 插件电感
产品描述: 1KHz 3A 1μH 20mΩ ±20% 垂直安装,通孔安装 5mm(长度)*7.5mm(高度)
供应商型号: 580-11R102C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 插件电感 11R102C

11R102C概述

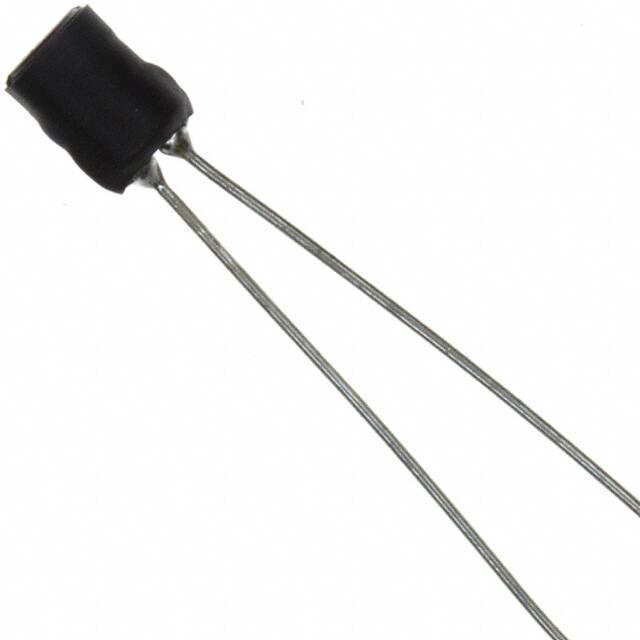

    1100R 系列径向引线电感器

    产品简介


    1100R系列是村田(Murata)公司推出的一系列通用型径向引线电感器,适用于低到中等电流的应用场景。它们体积小,特别适合高密度应用,尤其在需要更高功率时无法使用芯片电感的情况下表现出色。

    技术参数


    - RoHS合规
    - 径向格式
    - 额定直流电流高达3.0A
    - 电感值范围为1.0μH至470μH
    - 低直流电阻
    - 紧凑尺寸
    - 每袋装200个
    - 符合UL VW-1阻燃等级
    - 与Sn/Pb焊接系统后向兼容
    - 可提供定制产品

    产品特点和优势


    - RoHS合规:符合环保要求,无铅设计。
    - 径向格式:便于安装和布局。
    - 高电流能力:最大直流电流可达3.0A。
    - 低直流电阻:提升效率并减少发热量。
    - 紧凑尺寸:适用于空间有限的应用场合。
    - UL认证:具有良好的安全性。
    - 定制选项:可根据客户需求进行调整。
    - 后向兼容:与传统焊接系统兼容,无需更换设备。

    应用案例和使用建议


    1100R系列电感器广泛应用于低到中等电流的电源管理电路中。例如,在开关电源中作为储能组件,或者在滤波器中作为关键部件来抑制噪声。在高密度PCB设计中,由于其小巧的尺寸,可以轻松集成到现有电路中。
    建议在设计电路时注意以下几点:
    - 散热管理:尽管这些电感器有低直流电阻,但大电流情况下仍会产生热量,需确保良好的散热条件。
    - 布线优化:将电感器靠近负载以减少寄生电感的影响。
    - 选择合适的电感值:根据具体应用需求选择合适的电感值,以达到最佳性能。

    兼容性和支持


    这些电感器与其他标准电子元器件兼容,方便集成到现有的电路板设计中。此外,制造商提供技术支持和售后服务,帮助客户解决问题。

    常见问题与解决方案


    1. 高温环境下工作表现不佳
    - 解决方案:在高温环境下使用时,确保有足够的散热措施。
    2. 电流超过额定值导致过热
    - 解决方案:降低电流,或选择更高电流容量的产品型号。
    3. 安装过程中出现损坏
    - 解决方案:检查安装工艺,确保安装正确无误。

    总结和推荐


    1100R系列径向引线电感器凭借其低直流电阻、紧凑尺寸和良好的电气性能,在多种应用场景中展现出显著的优势。考虑到其广泛的兼容性和优秀的售后支持,该系列产品非常适合需要高可靠性、高密度安装的设计项目。强烈推荐用于低到中等电流的电力管理和信号处理应用。
    总体而言,该系列电感器是一款值得信赖的选择,尤其是在那些对尺寸和性能都有较高要求的应用场合。

11R102C参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 20mΩ
额定电流 3A
Q值 -
测试频率 1KHz
电感值 1μH
饱和电流(LSAT) -
长*宽*高 5mm(长度)*7.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

11R102C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

11R102C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 插件电感 MURATA MANUFACTURING 11R102C 11R102C数据手册

11R102C封装设计

查看详情并下载
Symbol
Footprint
3D Model
