LQW18ANR39G8ZD

产品分类: 贴片电感
产品描述: 100MHz 1.1GHz 190mA 25@100MHz 390nH 4.23Ω ±2% 0603 贴片安装 1.65mm*990μm*1mm
供应商型号: J-MURA-0207652
供应商: Chip1stop
标准整包数: 1

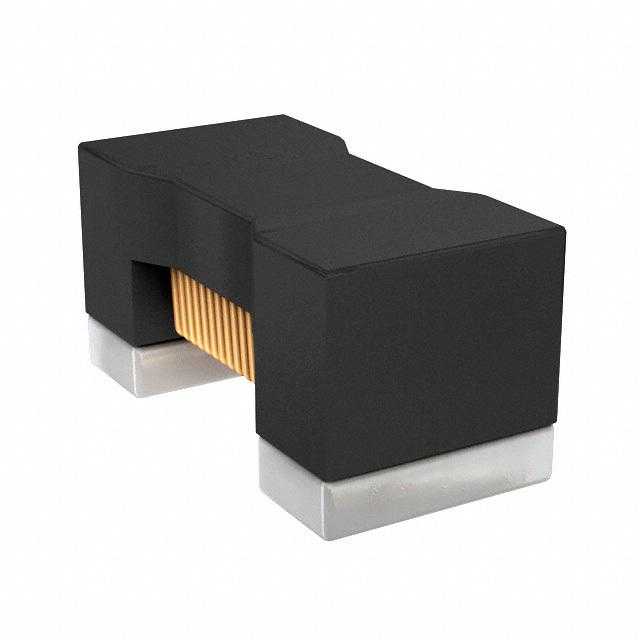

MURATA MANUFACTURING 贴片电感 LQW18ANR39G8ZD

LQW18ANR39G8ZD概述


    产品简介


    LQW18AN系列电感器是村田制作所(Murata)推出的一种车用片式电感器,专门用于汽车电子系统。这些电感器符合AEC-Q200标准,除了动力总成和安全系统外,适用于其他汽车电子应用。它们具有小巧的尺寸和稳定的性能,为各种汽车电子设备提供了高效的能量管理和信号过滤功能。

    技术参数


    - 产品尺寸: 1608封装,尺寸为1.6mm x 0.8mm(典型值)
    - 电感范围: 2.2nH至910nH
    - Q值范围: 25至40
    - 直流电阻: 0.018Ω至0.98Ω
    - 自谐振频率: 15MHz至250MHz
    - 额定电流: 2200mA至3200mA
    - ESD等级: 6级(25kV)
    - 工作温度范围: -55°C至+125°C
    - 存储温度范围: -55°C至+125°C

    产品特点和优势


    LQW18AN系列电感器具有以下独特功能和优势:
    1. 高可靠性: 符合AEC-Q200标准,适用于恶劣的工作环境。
    2. 宽广的工作温度范围: 从-55°C到+125°C,确保在极端温度条件下的稳定性能。
    3. 低直流电阻: 最大直流电阻仅为0.98Ω,降低功率损耗。
    4. 高Q值: 能够实现高效的能量存储和滤波。
    5. 紧凑的设计: 小巧的封装尺寸使其适用于空间有限的应用场合。

    应用案例和使用建议


    应用案例
    LQW18AN系列电感器广泛应用于汽车电子系统,如车身控制模块、传感器接口、电源管理和信号过滤等领域。具体应用包括但不限于:
    - 车身控制模块: 用于调节和控制车辆的各种功能,如车灯、雨刷和门锁。
    - 传感器接口: 用于提高传感器信号的准确性和稳定性。
    - 电源管理: 用于优化电池和电源系统的能量传输效率。
    使用建议
    - 安装位置选择: 应尽量远离机械应力较大的区域,如靠近螺丝孔的位置。
    - 焊接温度控制: 焊接时需遵循规定的预热曲线和峰值温度,避免热冲击导致损坏。
    - 环境湿度控制: 确保使用环境中湿度不超过85%,以防止湿气对电感器的影响。

    兼容性和支持


    LQW18AN系列电感器具有广泛的兼容性,可与其他标准电子元器件配合使用。Murata公司提供了全面的技术支持,包括详细的安装指南和维护文档。此外,厂商还提供专业的客户服务和技术咨询,以确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题1: 电感器在焊接过程中出现裂纹。
    - 解决方案: 遵循规范的预热曲线和焊接温度,确保电感器在焊接过程中不会受到过大的热冲击。

    - 问题2: 电感器自谐振频率不足。
    - 解决方案: 检查安装环境是否过于潮湿,保持适宜的温度和湿度,以确保电感器正常工作。

    总结和推荐


    综上所述,LQW18AN系列电感器是一款专为汽车电子设计的高性能电感器,具有卓越的可靠性、宽广的工作温度范围和低直流电阻等优点。针对不同的应用需求,该系列产品提供了多种电感值和Q值选择,确保在不同工况下均能表现出色。因此,对于需要高性能电感器的汽车电子项目,强烈推荐选用LQW18AN系列电感器。

LQW18ANR39G8ZD参数

参数
直流电阻(DCR) 4.23Ω
额定电流 190mA
Q值 25@100MHz
测试频率 100MHz
电感值 390nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.1GHz
容差 ±2%
长*宽*高 1.65mm*990μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQW18ANR39G8ZD厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW18ANR39G8ZD数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW18ANR39G8ZD LQW18ANR39G8ZD数据手册

LQW18ANR39G8ZD封装设计

查看详情并下载
Symbol
Footprint
3D Model
