LQP15MN1N9W02D

产品分类: 贴片电感
产品描述: 500MHz 6GHz 220mA 13@500MHz 1.9nH 300mΩ ±0.05nH 0402 贴片安装 1mm*500μm*450μm
供应商型号: 11M-LQP15MN1N9W02D
供应商: 云汉优选
标准整包数: 1

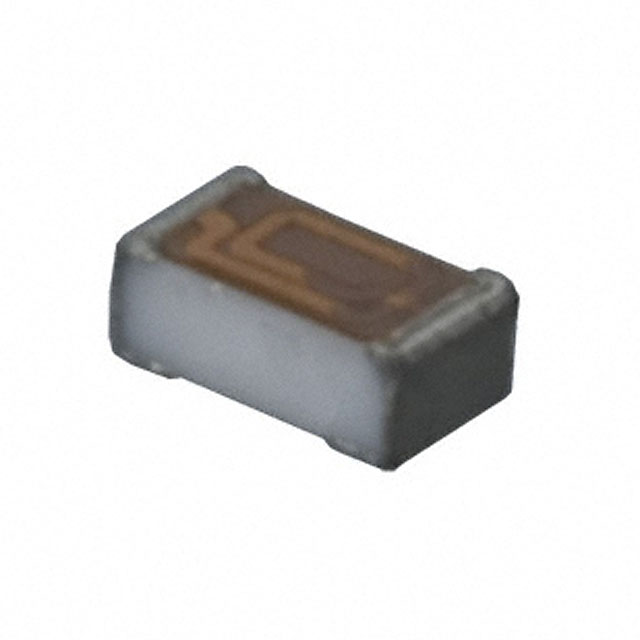

MURATA MANUFACTURING 贴片电感 LQP15MN1N9W02D

LQP15MN1N9W02D概述

    电子元器件产品技术手册:LQP15MN 系列芯片电感

    1. 产品简介


    LQP15MN 系列芯片电感是来自Murata Manufacturing Co., Ltd.的一款高精度电感器,主要用于各种电路设计中的信号滤波、耦合、振荡及脉冲信号产生等领域。这款产品以其优异的电气特性和紧凑的设计在电子工程领域得到了广泛应用。

    2. 技术参数


    | 参数 | 规格 |

    | 电感值(nH) | 1.0~27 |
    | 容差 | W:±0.05nH
    B:±0.1nH |
    | Q值(最小值) | 13 |
    | 直流电阻(Ω最大值) | 0.1~0.9 |
    | 自谐振频率(MHz最小值)| 6000 |
    | 额定电流(mA) | 400 |

    3. 产品特点和优势


    - 高精度电感值:LQP15MN系列电感器提供从1.0 nH到27 nH的多种电感值选择,满足不同应用需求。
    - 优良的Q值和低直流电阻:保证了高效率的信号传输和降低功耗。
    - 宽工作温度范围:可在-40°C至+85°C的温度范围内稳定工作,适合严苛的工业环境。
    - 卓越的机械强度:通过严格的质量测试,确保产品的耐用性和可靠性。

    4. 应用案例和使用建议


    LQP15MN系列电感器广泛应用于通信设备、汽车电子、医疗设备等对信号处理要求较高的领域。例如,在无线通信模块中作为信号滤波器,可显著提升信号纯净度和稳定性。
    使用建议:
    - 在组装过程中,请严格按照制造商提供的焊接条件进行操作,以避免电感器因不当处理而损坏。
    - 在布局时尽量使电感器远离高温和电磁干扰源,确保最佳工作性能。

    5. 兼容性和支持


    LQP15MN系列电感器与其他标准尺寸的SMD电感器具有良好的兼容性,便于在现有设计中进行替换。Murata公司还提供了详尽的技术支持和售后服务,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后发现电感值偏移 | 检查焊接温度和时间,调整至标准参数 |
    | 出现电气连接不良 | 重新检查焊接点,确保焊接质量 |
    | 电感器外观损伤 | 立即停止使用,联系技术支持 |

    7. 总结和推荐


    LQP15MN系列芯片电感凭借其高精度、优良的电气特性和稳定的性能,在众多应用场合中表现出色。无论是在严苛的工作环境下还是在高可靠性需求的应用中,它都是一个理想的选择。因此,我们强烈推荐该产品用于需要高性能电感器的各类电子设计项目。

LQP15MN1N9W02D参数

参数
电感值 1.9nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.05nH
直流电阻(DCR) 300mΩ
额定电流 220mA
Q值 13@500MHz
测试频率 500MHz
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

LQP15MN1N9W02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP15MN1N9W02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP15MN1N9W02D LQP15MN1N9W02D数据手册

LQP15MN1N9W02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
