首页  >  产品百科  >  LQW31HN27NJ03L

LQW31HN27NJ03L

产品分类: 贴片电感
产品描述: 100MHz 1GHz 560mA 60@436MHz 27nH 51mΩ ±5% 1206 贴片安装 3.2mm*1.6mm*2mm
供应商型号: LQW31HN27NJ03L
供应商: 国内现货
标准整包数: 2000

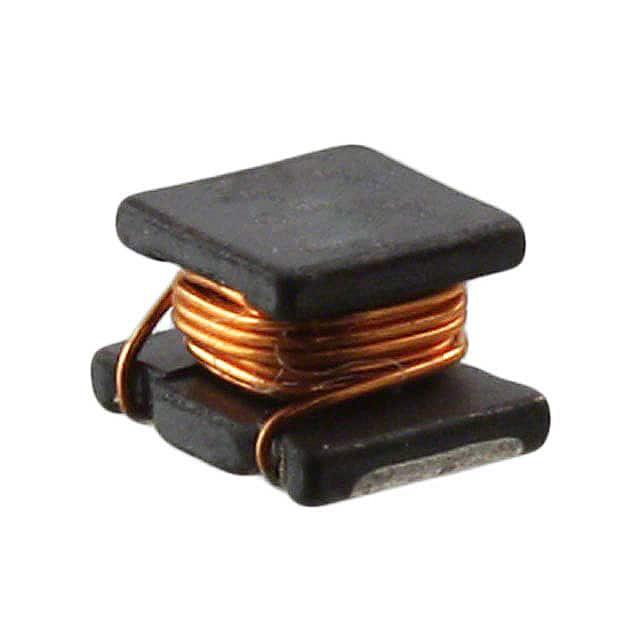

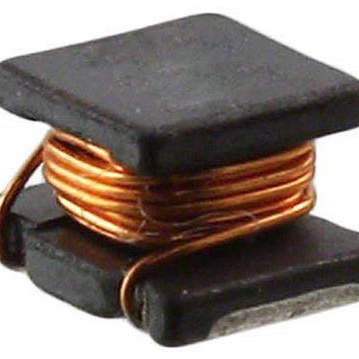

MURATA MANUFACTURING 贴片电感 LQW31HN27NJ03L

LQW31HN27NJ03L概述

    电子元器件产品技术手册

    产品简介


    芯片电感(也称作片状线圈)是用于电源电路和通用电路中的磁性元件,主要用于滤波、耦合和扼流等用途。本手册涵盖了不同尺寸和特性的电子元器件,包括功率线圈、通用线圈和射频线圈。这些电感广泛应用于通信、计算机、汽车电子、工业自动化等领域。

    技术参数


    | 序列 | 尺寸 (英寸) | 结构 | 最小值 (mm) | 最大值 (mm) | 电感范围 (nH/μH) | 额定电流 (A) | 最大直流电阻 (Ω) | 自谐振频率 (MHz) |
    |
    | DFE18SANE0 | 0603 (1608) | 线绕型 | 0.8 | 1.6 | 240nH | 4.2 | 0.110 | 20.0 |
    | DFE18SANG0 | 0603 (1608) | 线绕型 | 0.8 | 1.6 | 470nH | 4.9 | 0.075 | 20.0 |
    | DFE18SBNE0 | 0603 (1608) | 线绕型 | 0.8 | 1.6 | 470nH | 3.1 | 0.065 | 20.0 |
    | DFE201208S | 0805 (2012) | 线绕型 | 1.0 | 2.0 | 470nH | 4.0 | 0.042 | 20.0 |
    | DFE201210S | 0805 (2012) | 线绕型 | 1.0 | 2.0 | 470nH | 4.8 | 0.032 | 20.0 |
    | DFE201610C | 0806 (2016) | 线绕型 | 2.0 | 3.2 | 1.0μH | 2.4 | 0.15 | 16.0 |

    产品特点和优势


    - 宽范围电感值: 范围从240nH到10μH,适用于各种应用需求。
    - 高饱和电流: 如DFE18SANE0系列可承受高达4.2A的饱和电流。
    - 低直流电阻: 多个型号如DFE18SANG0的直流电阻仅为0.075Ω,提供更低功耗。
    - 多种尺寸和封装形式: 支持多种尺寸,包装形式包括纸带、塑料带和盘装,便于生产和安装。

    应用案例和使用建议


    这些电感器可用于电源管理和射频电路的设计中。例如,在射频电路中,LQP02HQ系列的电感值范围为0.2nH至4.7nH,非常适合于调谐电路和共振电路。在安装过程中,需要注意以下几点:
    - 设计布局: 确保电感器不超出PCB电极区域,避免电感变化。
    - 热管理: 应用时需考虑环境温度和自生温升的叠加,确保不超过125°C。
    - 电流限制: 在高于85°C的工作温度下,需要对电流进行降额处理,以防止过热损坏。

    兼容性和支持


    - 其他元器件兼容性: 这些电感器可以与各类电子设备兼容,但需要特别注意与特定材料接触可能导致损坏。
    - 供应商支持: Murata公司提供详细的安装指导和技术支持,包括焊锡、运输和存储条件建议。

    常见问题与解决方案


    - 过载电流问题: 当施加的电流超过额定值时,电感器可能会出现过热和烧毁的风险。请提前联系Murata确认适用的电感器。
    - 温升问题: 额定电流下的温升可能造成损害。必须确保电流不超过限定值,并且保持整体温度低于125°C。

    总结和推荐


    这些电感器凭借其广泛的电感值范围、高饱和电流和低直流电阻,非常适合在多种应用中使用。特别是它们具备良好的热稳定性和机械强度,使其成为高效、可靠的应用选择。强烈建议在实际应用中严格遵守制造商的指导,以确保最佳性能和长期稳定性。如果您需要更高电流或更特殊的电感值,请务必联系Murata进行定制。

LQW31HN27NJ03L参数

参数
容差 ±5%
直流电阻(DCR) 51mΩ
额定电流 560mA
Q值 60@436MHz
测试频率 100MHz
电感值 27nH
饱和电流(LSAT) -
自谐振频率(SRF) 1GHz
长*宽*高 3.2mm*1.6mm*2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW31HN27NJ03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW31HN27NJ03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW31HN27NJ03L LQW31HN27NJ03L数据手册

LQW31HN27NJ03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.2735
20000+ ¥ 1.2353
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2547
