LQH55DN1R0M03L

产品分类: 贴片电感
产品描述: 1MHz 150MHz 4A 1μH 26.6mΩ ±20% 2220 贴片安装 5.7mm*5mm*5mm
供应商型号: REB-IND14305
供应商: 海外现货
标准整包数: 350

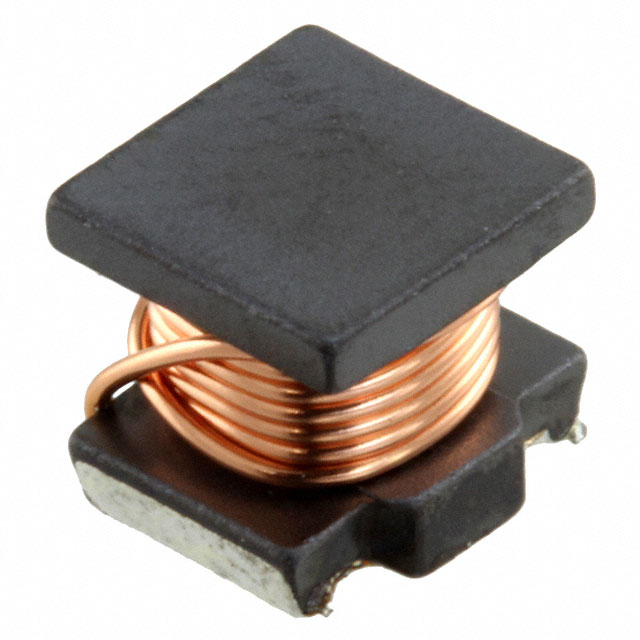

MURATA MANUFACTURING 贴片电感 LQH55DN1R0M03L

LQH55DN1R0M03L概述


    产品简介


    LQH55DN系列是来自Murata Manufacturing Co., Ltd.的一款芯片电感器,属于CHIP COIL(芯片线圈)产品线。该系列产品适用于多种电子设备,如通信设备、电源管理系统、汽车电子等。其主要功能是在电路中提供所需的电感值,用于滤波、耦合、信号处理等场景。

    技术参数


    - 封装尺寸:(5.0 ± 0.3 mm × 5.7 ± 0.3 mm)
    - 电感值范围:0.12 μH 至 10000 μH
    - 额定电流:在不同电感值下的额定电流范围为0.56 A至10.3 A
    - 直流电阻:根据电感值的不同,直流电阻范围为0.007 Ω至21.5 Ω
    - 自谐振频率:最低为6.5 MHz
    - 温度范围:-40°C 至 +80°C(操作温度范围),-40°C 至 +85°C(存储温度范围)
    - 测试条件:普通温度(15°C 至 35°C),相对湿度(25% RH 至 85% RH),气压(86 kPa 至 106 kPa)

    产品特点和优势


    LQH55DN系列芯片电感器的主要特点包括高可靠性、宽工作温度范围以及优良的机械强度。它在高频率应用中表现出色,能够有效地过滤高频噪声。此外,该系列产品还具有良好的热稳定性和抗振动能力,能够在苛刻的工业环境中保持稳定性能。

    应用案例和使用建议


    应用案例
    LQH55DN系列电感器广泛应用于开关电源、信号处理电路、通信设备等领域。例如,在开关电源中,它被用来滤除高频噪声,确保电源输出稳定;在信号处理电路中,它可以提高信号的纯净度。
    使用建议
    为了充分发挥LQH55DN系列电感器的性能,建议在设计PCB布局时注意以下几点:
    - 尽量避免在电感器附近产生机械应力。
    - 采用并行布局方式,以减少分板过程中的应力。
    - 远离螺孔,防止螺钉拧紧时引起的电路板弯曲对电感器的影响。

    兼容性和支持


    LQH55DN系列电感器可以与各种主流的电子元件兼容,如不同的焊锡膏、助焊剂等。Murata公司提供了详细的技术文档和支持服务,包括推荐的焊接条件和清洗方法。客户还可以通过官方网站或技术支持热线获取更多帮助。

    常见问题与解决方案


    - 问题:电感值漂移
    - 解决办法:检查焊接过程中是否有过度的热应力,或者是否存在不合适的封装材料。

    - 问题:焊接不良
    - 解决办法:确保使用的焊料符合标准,焊接温度和时间控制得当,避免焊点出现空洞。

    总结和推荐


    LQH55DN系列芯片电感器以其优异的电气性能和机械强度在众多应用中表现出色。它适合于高可靠性要求的应用场合,如通信设备、汽车电子等。通过严格的测试标准和详细的使用说明,Murata确保了产品的高品质和稳定性。因此,强烈推荐该系列产品作为高性能电子设备的关键元件。

LQH55DN1R0M03L参数

参数
直流电阻(DCR) 26.6mΩ
额定电流 4A
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) 150MHz
容差 ±20%
长*宽*高 5.7mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH55DN1R0M03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH55DN1R0M03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH55DN1R0M03L LQH55DN1R0M03L数据手册

LQH55DN1R0M03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.3873 ¥ 3.3968
700+ $ 0.3772 ¥ 3.3082
1050+ $ 0.3705 ¥ 3.2491
1400+ $ 0.36 ¥ 3.1575
库存: 7000
起订量: 350 增量: 350
交货地:
最小起订量为:350
合计: ¥ 1188.88
直接购买
加入购物车
