LQP15MN5N6B02D

产品分类: 贴片电感
产品描述: 500MHz 6GHz 150mA 140mA 13@500MHz 5.6nH 700mΩ ±0.1nH 0402 贴片安装 1mm*500μm*450μm
供应商型号: 30C-LQP15MN5N6B02D 0402(1005 公制)
供应商: 国内现货
标准整包数: 1

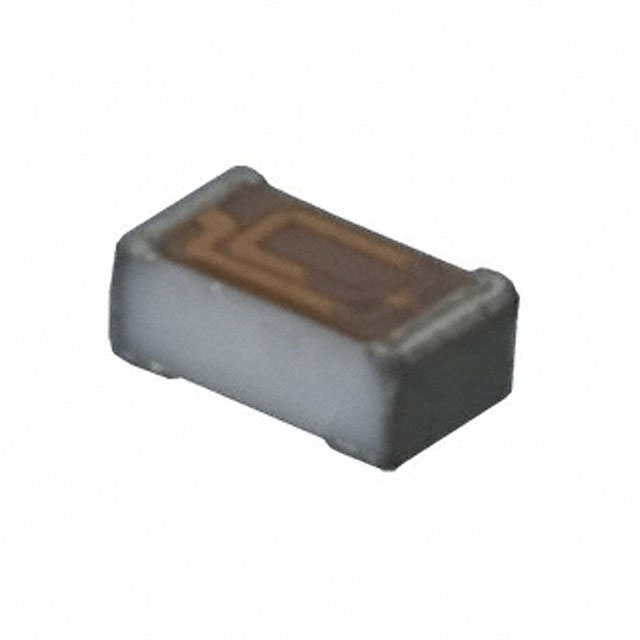

MURATA MANUFACTURING 贴片电感 LQP15MN5N6B02D

LQP15MN5N6B02D概述

    # 电子元器件技术手册:MURATA LQP15MN系列芯片电感

    产品简介


    LQP15MN系列是MURATA推出的片式电感器(芯片电感),广泛应用于电子电路设计中,特别是在高频、高精度场合。这种电感器采用先进的工艺制造,具有高可靠性、小型化和高效能的特点。其主要功能包括滤波、振荡、匹配和去耦等,适用于通信设备、计算机、消费电子以及工业控制等领域。

    技术参数


    | 参数名称 | 规格范围 |

    | 产品尺寸(L×W) | 1.0mm×0.5mm |
    | 额定电流(mA) | 100~6000 |
    | 电感值(nH) | 1.0~4.7 |
    | 允许公差 | ±0.05nH至±2% |
    | Q值 | ≥13 |
    | 自谐振频率(MHz) | ≥6000 |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    1. 高性能:高Q值和低DC电阻,适合高频应用。
    2. 稳定性好:在极端工作条件下仍能保持稳定的电感值。
    3. 微型化设计:超小体积便于高密度电路板设计。
    4. 可靠性强:通过严格的机械和环境测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 通信设备:用于射频前端模块,提供高效的滤波效果。
    - 电源管理:在开关电源中作为储能元件,提高效率。
    - 汽车电子:适用于汽车ECU中的信号处理电路。
    使用建议
    - 确保电路板布局合理,减少寄生效应。
    - 避免过度焊接热量对电感造成损害。
    - 定期检查焊接质量,防止因虚焊导致的接触不良。

    兼容性和支持


    LQP15MN系列电感器与主流的PCB材料兼容,并且可以通过标准的表面贴装技术进行安装。Murata公司提供了详尽的技术文档和支持服务,包括样品请求、技术支持和定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值偏差过大 | 检查焊接过程,避免过热 |
    | 出现焊接不良 | 使用正确的焊料和焊接条件 |
    | 性能不稳定 | 确保符合规定的存储条件 |

    总结和推荐


    综上所述,MURATA LQP15MN系列芯片电感以其卓越的性能、紧凑的设计和广泛的适用性成为电子设计的理想选择。对于需要高性能电感的应用场合,我们强烈推荐此系列产品。它不仅能够满足苛刻的工作条件要求,还能有效提升整体电路的可靠性和效率。如果您正在寻找一款高效稳定的电感解决方案,LQP15MN系列无疑是一个优秀的选择。

LQP15MN5N6B02D参数

参数
额定电流 140mA
Q值 13@500MHz
测试频率 500MHz
电感值 5.6nH
饱和电流(LSAT) 150mA
自谐振频率(SRF) 6GHz
容差 ±0.1nH
直流电阻(DCR) 700mΩ
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LQP15MN5N6B02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP15MN5N6B02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP15MN5N6B02D LQP15MN5N6B02D数据手册

LQP15MN5N6B02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4581
500+ ¥ 0.1534
5000+ ¥ 0.1019
10000+ ¥ 0.0728
库存: 416525
起订量: 10 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.45
