1415312C

产品分类: 插件电感
产品描述: 1KHz 12.7MHz 12A 42@50kHz 15μH 9mΩ ±15% 垂直安装,通孔安装 24.4mm(长度)*15.5mm(高度)
供应商型号: 1415312C
供应商: 国内现货
标准整包数: 1
MURATA MANUFACTURING 插件电感 1415312C

1415312C概述

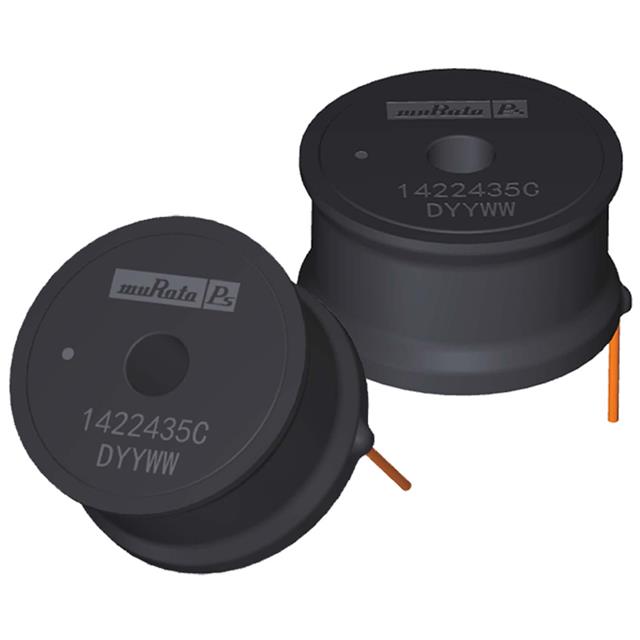

    # 1400系列磁芯型电感器

    产品简介


    基本介绍
    1400系列磁芯型电感器是一款适用于多种电源供应和一般滤波应用的高性能电感器。它具有径向结构形式,符合RoHS标准,能够确保在-40°C到85°C的工作温度范围内稳定运行。其低直流电阻(DCR)设计使其非常适合于高频电路中的滤波应用。

    技术参数


    主要

    技术参数


    - 额定电流:高达13A
    - 电感范围:10μH到22mH
    - 工作温度:-40°C至85°C
    - 直流电阻:极低
    - 最大直流电流:取决于电感值和温度上升,当电感下降到标称值的60%或温度上升50°C时,以较早达到的为准
    - 引脚镀层:完全镀锡
    - 机械稳定性:采用非磁性螺丝固定以确保机械稳定性
    详细规格
    | 序号 | 电感量 (μH) | 最大直流电流 (A) | 最大直流电阻 (Ω) | 质量因子 (Q) | 自共振频率 (MHz) | 尺寸 (mm) |
    ||
    | 1410313C | 10 | 13 | 0.009 | 54 | 50 | 24.4 x 14.0 |
    | 1415312C | 15 | 12 | 0.009 | 42 | 50 | 24.4 x 14.0 |
    | 1422311C | 22 | 11 | 0.014 | 64 | 100 | 24.4 x 14.0 |

    产品特点和优势


    独特功能
    - 环保:RoHS合规,不含铅和有害物质。
    - 广泛适用:从10μH到22mH的电感值覆盖范围广,适用于各种电源应用。
    - 可靠性高:具备低温依赖性和机械稳定性,能够在极端环境下保持稳定工作。
    - 兼容性强:可以与Sn/Pb焊接系统兼容,方便使用和组装。
    市场竞争力
    1400系列磁芯型电感器凭借其优异的性能和广泛的适用性,在市场上具有较强的竞争力。它的低直流电阻和宽泛的电感值范围使其特别适合于需要高精度和高稳定性的应用场景。

    应用案例和使用建议


    实际应用场景
    1400系列电感器常用于各种电源供应系统中,如计算机电源、通信设备电源、工业电源等。这些应用中,电感器的主要作用是过滤噪声和稳定电压。
    使用建议
    - 热管理:由于其较高的额定电流,必须注意散热问题。可以在电感器周围添加散热片或采用良好的空气流通方式来提高散热效率。
    - 电路布局:为了减少寄生电容的影响,建议将电感器靠近需要滤波的地方,并尽量避免过长的走线。

    兼容性和支持


    兼容性
    - 1400系列电感器与Sn/Pb焊接系统兼容,可以方便地集成到现有的制造流程中。
    - 支持多种安装方式,可以通过PCB孔进行牢固固定。
    支持信息
    Murata Power Solutions, Inc.提供详尽的技术支持和售后服务。如有任何疑问或技术支持需求,可通过www.murata-ps.com/support联系。

    常见问题与解决方案


    常见问题及解决方法
    - Q:电感器的温度上限是多少?
    - A:电感器的最大工作温度为85°C。如果温度超过这个值,可能会影响电感器的性能,建议使用散热措施。

    - Q:如何处理电感器的噪音问题?
    - A:通过增加电路中的去耦电容和合理布局电感器的位置可以有效降低噪音。

    总结和推荐


    综合评估
    1400系列磁芯型电感器以其高可靠性、广泛的应用范围和良好的兼容性在市场上脱颖而出。其低直流电阻和高温适应性使其特别适合于高要求的应用场景。建议在电源管理和滤波应用中优先考虑此产品。
    推荐结论
    鉴于其卓越的性能和广泛应用,强烈推荐使用1400系列磁芯型电感器。无论是用于商业还是工业用途,都能提供出色的性能和可靠性。

1415312C参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 12.7MHz
容差 ±15%
直流电阻(DCR) 9mΩ
额定电流 12A
Q值 42@50kHz
测试频率 1KHz
电感值 15μH
长*宽*高 24.4mm(长度)*15.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装,托盘

1415312C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

1415312C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 插件电感 MURATA MANUFACTURING 1415312C 1415312C数据手册

1415312C封装设计

查看详情并下载
Symbol
Footprint
3D Model
