首页  >  产品百科  >  LQH31HNR61J03L

LQH31HNR61J03L

产品分类: 贴片电感
产品描述: 1MHz 240MHz 250mA 60@100MHz 610nH 624mΩ ±5% 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 490-11671-6-ND
供应商: Digi-Key
标准整包数: 1

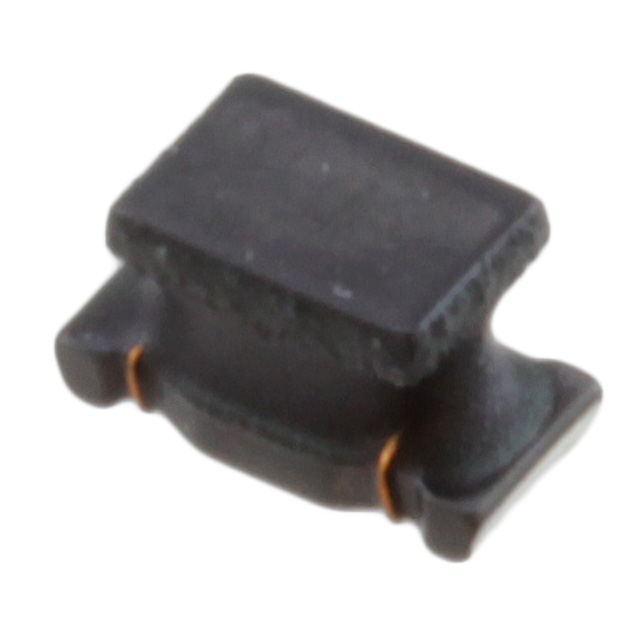

MURATA MANUFACTURING 贴片电感 LQH31HNR61J03L

LQH31HNR61J03L概述

    LQH31HN系列芯片电感器技术手册解析

    产品简介


    LQH31HN系列属于片式电感器(Chip Coils),主要用于电路板设计中的电感组件。这些电感器广泛应用于消费电子、工业控制、通信设备和医疗设备等领域,用于实现信号滤波、阻抗匹配等功能。

    技术参数


    | 参数 | 描述 |

    | 尺寸(L×W) | 3.2mm x 2.3mm |
    | 额定电流 | 920mA (LQH31HN54NK03L) |
    | 电感量 | 54nH (LQH31HN54NK03L) |
    | 电阻 | 0.035Ω (LQH31HN54NK03L) |
    | 自谐振频率 | 800MHz (LQH31HN54NK03L) |
    | 工作温度范围 | -40°C至+85°C |
    | 测试条件 | 普通温度(15°C至35°C) |

    产品特点和优势


    - 高稳定性:可在-40°C至+85°C的工作温度范围内保持稳定性能。
    - 低损耗:在高频应用中表现出色,拥有较高的品质因数(Q值)。
    - 优异的耐热性能:通过严格的温度测试,确保长期使用中的可靠性。
    - 出色的耐焊性能:满足多种焊接工艺要求,确保可靠安装。

    应用案例和使用建议


    - 应用案例:LQH31HN系列常用于需要高频率响应的滤波电路,例如无线通信模块中的信号滤波。
    - 使用建议:
    - 设计PCB时应避免对电感器施加机械应力。
    - 使用推荐的焊接条件以确保良好的电气性能。
    - 注意焊接过程中的预热和冷却速率,避免热冲击导致损坏。

    兼容性和支持


    - 该系列电感器与市场上主流的焊接工艺和设备兼容,例如Sn-3.0Ag-0.5Cu焊料和常规的回流焊炉。
    - 厂商提供详尽的技术文档和支持,确保用户能够正确安装和使用这些电感器。

    常见问题与解决方案


    - 问题1:焊接过程中出现开路现象。
    - 解决方案:检查焊接条件,确保焊接温度和时间符合标准。

    - 问题2:电感器的阻抗变化超出预期。
    - 解决方案:检查电感器是否有物理损伤或腐蚀,确保清洁和干燥。

    - 问题3:电感器的机械强度不足。
    - 解决方案:在设计时考虑添加额外的支撑结构,防止在组装和使用过程中受到过度应力。

    总结和推荐


    LQH31HN系列电感器凭借其卓越的电气性能、稳定的高温性能和可靠的焊接能力,在众多应用场合中表现出色。我们强烈推荐此系列产品用于需要高性能电感器的应用中。为了确保最佳效果,建议用户严格按照技术手册中的指导进行操作和维护。

LQH31HNR61J03L参数

参数
自谐振频率(SRF) 240MHz
容差 ±5%
直流电阻(DCR) 624mΩ
额定电流 250mA
Q值 60@100MHz
测试频率 1MHz
电感值 610nH
饱和电流(LSAT) -
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH31HNR61J03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH31HNR61J03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH31HNR61J03L LQH31HNR61J03L数据手册

LQH31HNR61J03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
