LQP03TN3N5B02D

产品分类: 贴片电感
产品描述: 500MHz 7GHz 450mA 14@500MHz 3.5nH 250mΩ ±0.1nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: LQP03TN3N5B02D
供应商: 国内现货
标准整包数: 15000

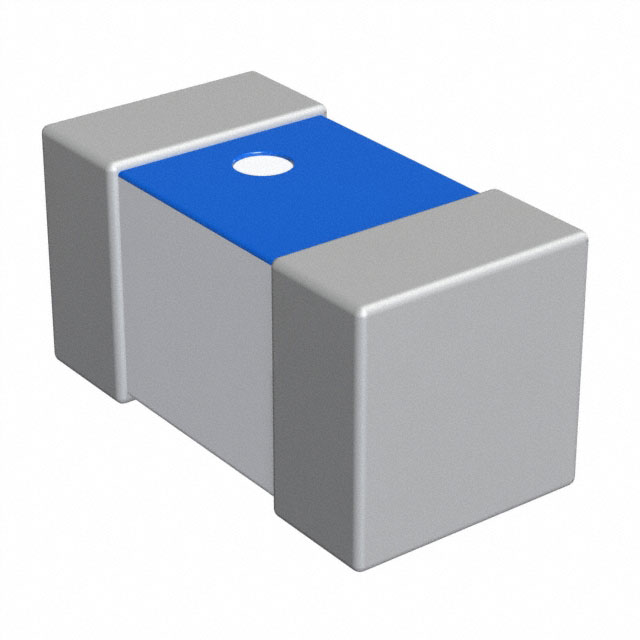

MURATA MANUFACTURING 贴片电感 LQP03TN3N5B02D

LQP03TN3N5B02D概述

    电子元器件技术手册:LQP03TN3N5B02#

    产品简介


    LQP03TN3N5B02# 是Murata公司生产的一款高品质电感器,采用紧凑的0603(0201)封装规格,广泛应用于消费电子、医疗设备(除植入及手术设备外)、工业设备等领域。该电感器具备高Q值、宽变化范围等特性,适用于各种高性能电子设备的设计需求。

    技术参数


    以下是LQP03TN3N5B02#电感器的主要技术参数:
    - 尺寸代码(0201英寸,即0603毫米)
    - 长度(L):0.6 ± 0.03 mm
    - 宽度(W):0.3 ± 0.03 mm
    - 厚度(T):0.3 ± 0.03 mm
    - 电感量:3.5 nH ± 0.1 nH
    - 测试频率:500 MHz
    - 额定电流(基于温升):450 mA
    - 最大直流电阻:0.25 Ω
    - 工作温度范围(自温升不包括在内):-55°C 至 125°C
    - 最低Q值:14
    - Q值测试频率:500 MHz
    - 最低自共振频率:7000 MHz

    产品特点和优势


    - 高Q值:高Q值保证了该电感器在高频段下具有出色的滤波效果,适合用于无线通信、射频电路等领域。
    - 紧凑尺寸:0603封装规格使得该电感器体积小、重量轻,适合于便携式设备和空间受限的应用场合。
    - 宽变化范围:良好的温度稳定性和高可靠性确保了产品在各种工作环境下的优异表现。
    - 应用广泛:除了不适合植入式及手术设备外,广泛应用于消费电子、医疗设备、工业设备等领域。

    应用案例和使用建议


    应用案例:LQP03TN3N5B02#电感器可用于便携式医疗设备(如家用血压计、血糖仪等),确保设备的稳定性和准确性;也可应用于智能穿戴设备中,为设备提供高效的电源管理和滤波功能。
    使用建议:
    - 在设计医疗设备时,应严格遵循安全规范,确保设备满足相关标准。
    - 在高功耗设备中,可考虑增加散热措施以保持电感器的工作温度在合理范围内。
    - 对于需要极高频率响应的电路,可以考虑搭配其他高性能电感器或滤波器以提升整体性能。

    兼容性和支持


    - 兼容性:该电感器与市面上主流的电子元器件和设备兼容,方便集成到各种系统中。
    - 支持与维护:Murata公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何判断电感器的性能是否符合要求?
    - 解决办法:请参考官方技术文档中的特性数据图表,确保电感器的各项指标达到设计要求。

    - 问题2:如何避免温度对电感器的影响?
    - 解决办法:在高温环境下使用时,尽量减小电感器的电流负载,确保其温升不超过规定范围。

    总结和推荐


    综上所述,LQP03TN3N5B02# 电感器凭借其高Q值、紧凑尺寸和广泛的适用性,在多个应用领域表现出色。无论是便携式医疗设备还是消费电子产品,这款电感器都能提供卓越的性能和稳定性。因此,我们强烈推荐使用该产品。为了确保获得最新且详细的产品信息,请访问Murata公司的官方网站下载最新的技术手册。

LQP03TN3N5B02D参数

参数
测试频率 500MHz
电感值 3.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 7GHz
容差 ±0.1nH
直流电阻(DCR) 250mΩ
额定电流 450mA
Q值 14@500MHz
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP03TN3N5B02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP03TN3N5B02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP03TN3N5B02D LQP03TN3N5B02D数据手册

LQP03TN3N5B02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30000+ ¥ 0.0206
300000+ ¥ 0.02
库存: 135000
起订量: 30000 增量: 15000
交货地:
最小起订量为:30000
合计: ¥ 618
