LQW2BHN39NG03L

产品分类: 贴片电感
产品描述: 100MHz 1.7GHz 730mA 40@250MHz 39nH 90mΩ ±2% 0805 标准安装,贴片安装 2mm*1.5mm*1.78mm
供应商型号: 490-LQW2BHN39NG03LDKR-ND
供应商: Digi-Key
标准整包数: 1

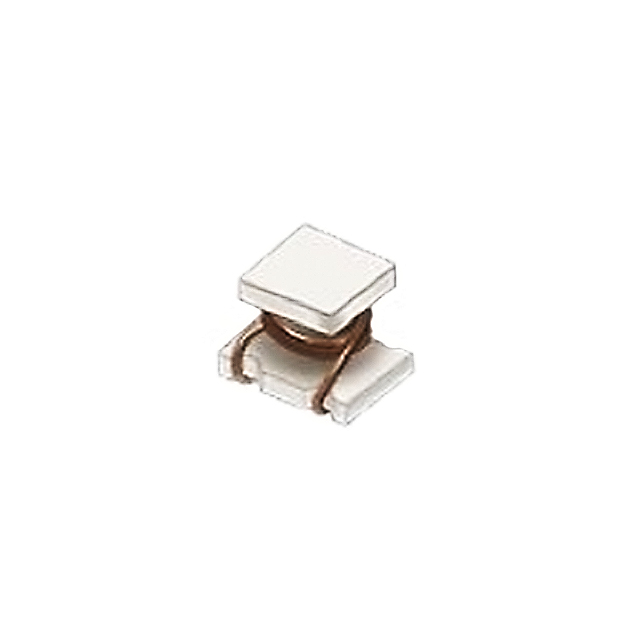

MURATA MANUFACTURING 贴片电感 LQW2BHN39NG03L

LQW2BHN39NG03L概述

    Chip Inductors (Chip Coils) 技术手册

    1. 产品简介


    Chip Inductors(也称为Chip Coils)是一种常见的电子元器件,用于存储电能并在电路中形成电感。这类电感器广泛应用于各类电子产品中,包括但不限于电源管理、滤波器设计、电磁干扰抑制和信号处理等领域。它们体积小巧,便于集成到各种小型化设备中。

    2. 技术参数


    根据技术手册中的信息,Chip Inductors的主要技术规格如下:
    - 尺寸代码: 按英寸表示,如0402(1.0×0.5mm),0603(1.6×0.8mm)等。
    - 结构: 线绕型、多层型、铁氧体芯型等。
    - 最小和最大值: 尺寸规格为0.35mm至2.0mm。
    - 电感范围: 从0.8nH到15.5μH。
    - 额定电流: 范围从30mA到17A。
    以下是部分产品的具体规格:
    | 产品型号 | 尺寸 (mm) | 结构 | 电感范围 (nH) | 额定电流 (A) |

    | LQW03AW00 | 1.6x0.8 | 线绕型 | 1nH | 230mA |
    | LQW04AN10 | 2.0x1.25 | 多层型 | 36nH | 180mA |
    | LQW15AN80 | 2.5x2.0 | 线绕型 | 1.3nH | 430mA |

    3. 产品特点和优势


    Chip Inductors具备以下特点和优势:
    - 小型化设计:适用于需要高度集成的产品中。
    - 高性能电感值:覆盖从纳亨级到微亨级的不同需求。
    - 高耐电流能力:某些型号可承受高达17A的电流,适合功率线圈应用。
    - 多种封装选择:提供多种尺寸和结构的封装选项以满足不同应用场景的需求。

    4. 应用案例和使用建议


    Chip Inductors广泛应用于以下几个场景:
    - 电源管理:用于低压直流电源的滤波和稳压。
    - 滤波器设计:可以有效抑制电磁干扰,提高系统稳定性。
    - 信号处理:在高频电路中作为谐振回路的一部分。
    使用建议:
    - 环境温度:在使用过程中应注意避免高温环境,以免影响产品性能。
    - 安装位置:对于磁屏蔽型产品,应确保其周围无强磁场干扰。

    5. 兼容性和支持


    这些Chip Inductors通常与其他电子元器件和电路板兼容。Murata公司提供了全面的技术支持和售后服务,包括产品规格批准、焊接和安装指导等。建议用户在使用前仔细阅读相关手册并获得批准。

    6. 常见问题与解决方案


    - Q: 如何确定产品的电感值?
    - A: 查阅产品型号对应的规格表,通过结构代码和尺寸代码计算得出。

    - Q: 在哪些条件下产品可能失效?
    - A: 过高的温度、过大的电流或不适当的安装方法可能导致产品失效。

    7. 总结和推荐


    Chip Inductors凭借其小巧的体积、多样化的电感范围和出色的电流承载能力,在众多电子设备中发挥着重要作用。尽管这些产品的典型规格可能会因测量条件而略有差异,但整体上仍能满足大多数应用需求。因此,我们强烈推荐用户根据具体应用需求选择合适的Chip Inductors产品。
    请注意,所有操作应在遵守安全规定的前提下进行,以确保产品质量和使用安全性。

LQW2BHN39NG03L参数

参数
容差 ±2%
直流电阻(DCR) 90mΩ
额定电流 730mA
Q值 40@250MHz
测试频率 100MHz
电感值 39nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.7GHz
长*宽*高 2mm*1.5mm*1.78mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LQW2BHN39NG03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW2BHN39NG03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW2BHN39NG03L LQW2BHN39NG03L数据手册

LQW2BHN39NG03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
10+ $ 0.4152 ¥ 3.508
50+ $ 0.327 ¥ 2.7634
100+ $ 0.3032 ¥ 2.5617
250+ $ 0.2639 ¥ 2.23
500+ $ 0.2445 ¥ 2.0662
1000+ $ 0.2265 ¥ 1.9138
库存: 2823
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.47
直接购买
加入购物车
