LQW15AW56NJ80D

产品分类: 贴片电感
产品描述: 250MHz 2.1GHz 480mA 33@250MHz 56nH 520mΩ ±5% 0402 贴片安装 1.02mm*610μm*660μm
供应商型号: 3639548
供应商: 海外现货
标准整包数: 10

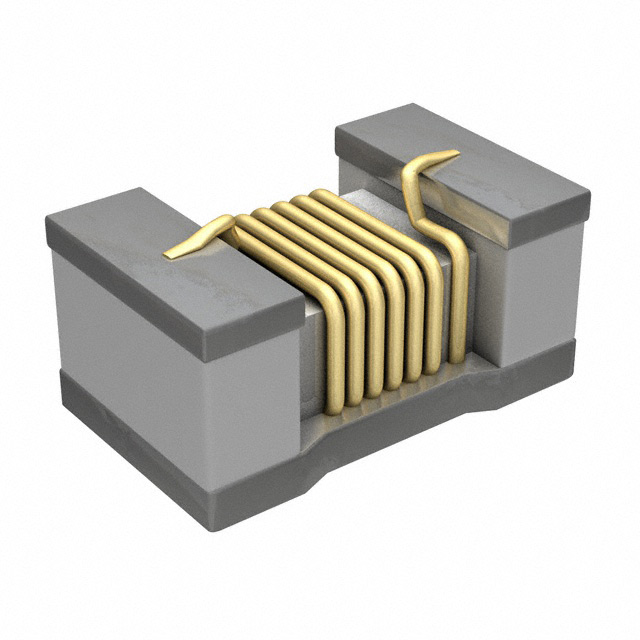

MURATA MANUFACTURING 贴片电感 LQW15AW56NJ80D

LQW15AW56NJ80D概述


    产品简介


    产品类型:片式电感器(Chip Coils)
    主要功能:提供电感量(Inductance)的电气特性,适用于一般电子设备中进行信号滤波、耦合、谐振等电路设计。
    应用领域:广泛应用于通讯设备、汽车电子、医疗设备、航空航天、工业控制等多个领域。

    技术参数


    以下是Murata公司生产的LQW15AW系列芯片电感器的主要技术参数:
    | 编号 | 电感值(nH) | 容差(%) | Q值(Min.) | 直流电阻(Ω Max.) | 自共振频率(GHz Min.) | 额定电流(mA) |
    | :: | :: | :: | :: | :: | :: | :: |
    | LQW15AW51NJ80D | 51 | ±5% | 33 | 0.47 | 2.10 | 480 |
    | LQW15AW51NH80D | 51 | ±3% | 33 | 0.47 | 2.10 | 480 |
    | LQW15AW51NG80D | 51 | ±2% | 33 | 0.47 | 2.10 | 480 |

    产品特点和优势


    独特功能和优势:
    - 高精度电感值:提供精确的电感值,容差范围为±2%到±5%,确保电路设计的稳定性和可靠性。
    - 良好的温度稳定性:产品能够在-40°C到+140°C的工作温度范围内保持稳定的电气性能,适用于严苛的工作环境。
    - 高Q值:电感器具有较高的Q值,保证在高频下仍能表现出良好的电气特性,有助于提高设备的整体性能。
    - 广泛的额定电流选择:根据不同的需求提供了从450mA到480mA不等的额定电流选择,适用于多种应用场景。
    - 优秀的耐久性和可靠性:通过了一系列严格的机械和环境测试,包括高温、低温、湿度循环等,保证产品在恶劣环境下的长期稳定运行。

    应用案例和使用建议


    实际应用场景:
    - 在射频电路设计中,利用这些电感器进行阻抗匹配,减少信号反射。
    - 在电源电路中,利用这些电感器进行储能,过滤输入电源的纹波。
    使用建议:
    - 为了确保电感器的良好电气性能,需要使用符合标准的焊接条件和回流焊温度曲线。
    - 在电路设计时,建议合理规划电感器的安装位置,避免施加过大的机械应力。
    - 在使用过程中应注意定期检查电感器的电气性能,特别是长期储存后的焊接可靠性。

    兼容性和支持


    - 该产品适用于多种电子设备,包括通讯模块、微处理器、传感器等,支持与各种标准接口连接。
    - Murata公司提供全面的技术支持,包括产品选型、应用咨询和故障排除服务,保障客户的应用体验。
    - 针对特殊应用需求,Murata公司还提供定制化的产品和服务,满足客户的多样化需求。

    常见问题与解决方案


    问题1:电感器在高温环境下使用时,电感值发生明显变化。
    解决方案:建议使用具有更高温稳定性或采用特别工艺制造的电感器型号,以确保其在高温条件下依然能够保持稳定的电感值。
    问题2:电感器在回流焊过程中出现焊点不良或虚焊现象。
    解决方案:应严格按照推荐的回流焊温度曲线进行焊接,并使用合适的助焊剂和锡膏材料,确保焊接质量。
    问题3:电感器在某些电路板设计中因机械应力而损坏。
    解决方案:在电路板设计阶段就需充分考虑电感器的安装位置及周边元件布局,尽量避开易产生机械应力的区域,如电路板边缘或靠近紧固件的位置。

    总结和推荐


    综上所述,Murata公司的LQW15AW系列芯片电感器在多个方面展现出卓越的性能,其精度高、温稳定性好、电气性能优异且支持多种应用环境。如果您正在寻找一种既可靠又高效的电感器产品,Murata LQW15AW系列无疑是一个值得信赖的选择。无论是在严苛的工业环境中还是精密的消费电子产品里,这款电感器都能为您带来理想的性能表现。

LQW15AW56NJ80D参数

参数
Q值 33@250MHz
测试频率 250MHz
电感值 56nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.1GHz
容差 ±5%
直流电阻(DCR) 520mΩ
额定电流 480mA
长*宽*高 1.02mm*610μm*660μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW15AW56NJ80D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW15AW56NJ80D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW15AW56NJ80D LQW15AW56NJ80D数据手册

LQW15AW56NJ80D封装设计

查看详情并下载
Symbol
Footprint
3D Model
