LQW18AS4N7G0ZD

产品分类: 贴片电感
产品描述: 250MHz 5.8GHz 700mA 20@250MHz 4.7nH 116mΩ ±2% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: J-MURA-0204342
供应商: Chip1stop
标准整包数: 1

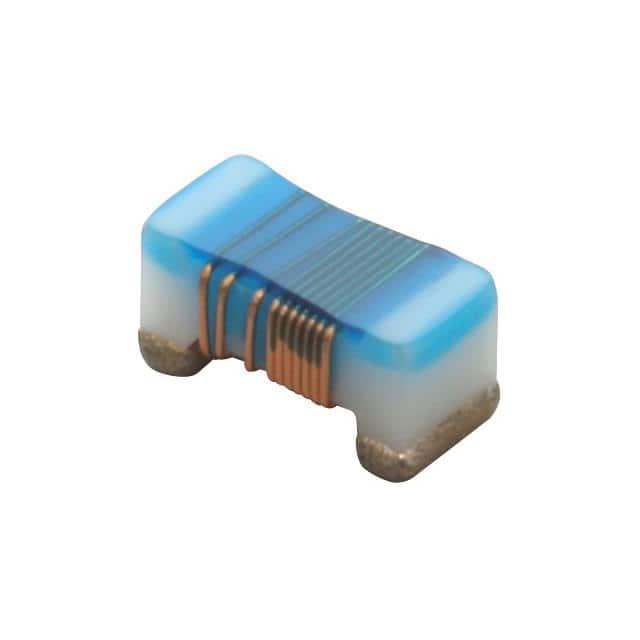

MURATA MANUFACTURING 贴片电感 LQW18AS4N7G0ZD

LQW18AS4N7G0ZD概述


    产品简介


    类型及功能
    Murata公司的LQW18AS系列芯片电感(Chip Inductors)专为汽车电子设计。该系列产品采用LQW18AS命名,涵盖了多种电感值,具有卓越的稳定性和可靠性,特别适合用于对温度变化敏感的应用场景。
    应用领域
    这些电感器主要用于汽车电子领域,特别是在引擎控制单元(ECU)、车身电子系统、信息娱乐系统等应用中。它们能够提供稳定的电磁干扰抑制和能量储存功能,满足汽车电子对电气性能和可靠性的高要求。

    技术参数


    | 型号 | 电感值 (nH) | 容差 (%) | Q值 (最小值) | 直流电阻 (Ω) | 自谐振频率 (MHz) | 额定电流 (mA) | ESD等级 |

    | LQW18AS1N6J0ZD | 1.6 | ±5 | 24 | 0.030 | 12500 | 700 | 6 |
    | LQW18AS1N8J0ZD | 1.8 | ±5 | 16 | 0.045 | 12500 | 700 | 6 |
    | LQW18AS3N3G0ZD | 3.3 | ±2 | 35 | 0.045 | 5900 | 700 | 6 |
    | LQW18AS3N3J0ZD | 3.3 | ±5 | 35 | 0.045 | 5900 | 700 | 6 |
    其他型号的详细技术参数可以参考技术手册,覆盖了从1.6 nH到100 nH的广泛范围。这些参数确保了电感器在各种应用中的稳定性和可靠性。

    产品特点和优势


    独特功能
    1. 宽范围的电感值选择:从1.6 nH到100 nH,适用于不同电路需求。
    2. 出色的Q值表现:最高Q值可达40,确保了在高频下的良好性能。
    3. 宽温度范围:能够在-40°C至+125°C范围内正常工作,保证了在极端环境下的稳定性。
    市场竞争力
    由于其卓越的电气性能和广泛的适用范围,LQW18AS系列电感器在汽车电子行业中表现出色。它们不仅满足AEC-Q200标准,还提供了比竞争对手更高的性能和更长的使用寿命。

    应用案例和使用建议


    应用案例
    LQW18AS系列电感器常用于汽车引擎控制单元中,提供稳定的电磁干扰抑制和能量储存。例如,在汽车发动机控制系统中,这些电感器能够有效减少电磁干扰,提高系统的稳定性和可靠性。
    使用建议
    1. 焊接条件:建议使用Sn-3.0Ag-0.5Cu焊锡,并且焊接厚度应在100 μm至150 μm之间。
    2. 热处理:预热阶段应限制温差不超过150°C,焊接后冷却过程中温差也不应超过100°C。
    3. 避免机械应力:在设计PCB布局时,应考虑避免机械应力对产品的影响。建议将组件沿PCB分离表面的方向排列,并尽量远离板边和螺钉孔。

    兼容性和支持


    兼容性
    LQW18AS系列电感器可与现有的汽车电子系统无缝集成,支持标准的SMT工艺,确保与现有设备的兼容性。
    支持和维护
    Murata公司提供全面的技术支持和维护服务。如果您需要任何帮助或有任何问题,可以随时联系Murata的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致的电流过载 | 减少通过电感器的电流,调整电路负载 |
    | 机械应力导致的产品损坏 | 重新设计PCB布局,避免机械应力影响 |
    | 电感器无法正确焊接 | 检查焊接温度和时间,使用推荐的焊锡材料 |

    总结和推荐


    综合评估
    LQW18AS系列电感器具备卓越的电气性能和宽广的工作温度范围,特别适用于汽车电子领域。它们符合AEC-Q200标准,拥有出色的稳定性和可靠性。
    推荐使用
    强烈推荐使用Murata公司的LQW18AS系列电感器,特别是在需要高性能、高可靠性的汽车电子应用中。无论是发动机控制系统还是车身电子系统,这些电感器都能提供稳定可靠的性能。

LQW18AS4N7G0ZD参数

参数
直流电阻(DCR) 116mΩ
额定电流 700mA
Q值 20@250MHz
测试频率 250MHz
电感值 4.7nH
饱和电流(LSAT) -
自谐振频率(SRF) 5.8GHz
容差 ±2%
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQW18AS4N7G0ZD厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW18AS4N7G0ZD数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW18AS4N7G0ZD LQW18AS4N7G0ZD数据手册

LQW18AS4N7G0ZD封装设计

查看详情并下载
Symbol
Footprint
3D Model
