首页  >  产品百科  >  LQH44PH2R2MPRL

LQH44PH2R2MPRL

产品分类: 贴片电感
产品描述: 100KHz 55MHz 3.3A 2.4A 2.2μH 50.4mΩ ±20% 1616 贴片安装 4mm*4mm*1.8mm
供应商型号: LQH44PH2R2MPRL
供应商: 云汉优选
标准整包数: 199

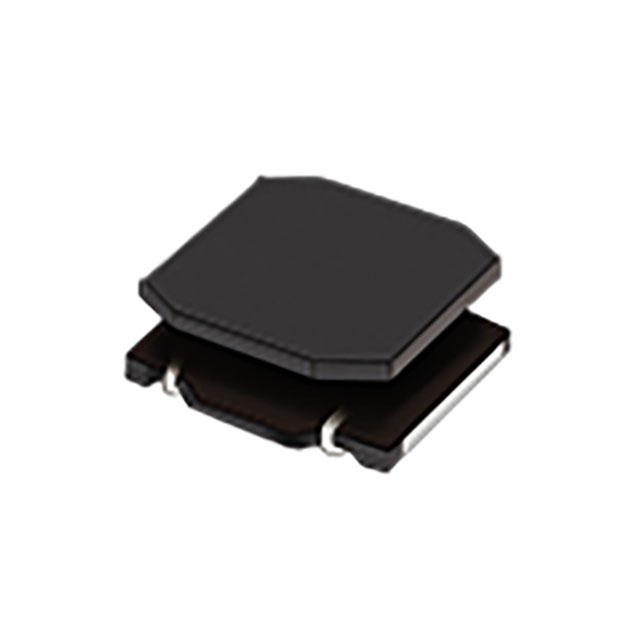

MURATA MANUFACTURING 贴片电感 LQH44PH2R2MPRL

LQH44PH2R2MPRL概述


    产品简介


    Murata Chip Coils (Chip Inductors)
    LQH44PH□□□□PR□系列
    本系列产品是专为汽车电子设计的表面贴装电感器(芯片电感),符合AEC-Q200标准。这些电感器广泛应用于汽车电子系统中,如动力控制、车身控制和娱乐系统等领域,具有高可靠性及稳定的电气性能。

    技术参数


    | 参数 | 规格 |

    | 产品型号 | LQH44PH□□□□PR□系列 |
    | 感值范围 | 1.0 μH至150 μH |
    | 电流耐受性 | 最大额定电流:1700 mA至250 mA |
    | 直流电阻 | 0.025 Ω至3.15 Ω |
    | 自谐振频率 | 6 MHz至85 MHz |
    | 温度范围 | 储存温度:-40°C至+125°C |
    | 工作温度 | 环境温度:-40°C至+105°C |
    | 额定寿命 | 1000小时 @ 125°C |
    | 包装规格 | 1000pcs/卷 |

    产品特点和优势


    - 高可靠性:符合AEC-Q200标准,确保在严苛环境中仍能保持稳定性能。
    - 广泛的适用范围:适用于从低频到高频的各种应用场合。
    - 高耐温性:能够在极端环境下(-40°C至+125°C)正常工作。
    - 良好的机械强度:通过振动和冲击测试,确保在组装过程中不会轻易损坏。

    应用案例和使用建议


    应用案例:
    - 车载音响系统:用于滤波和储能。
    - 动力管理系统:在电池充电和放电过程中提供稳定的电流。
    - 传感器模块:作为关键部件,提高信号传输的准确性。
    使用建议:
    - 焊接条件:建议使用Sn-3.0Ag-0.5Cu焊料,预热时间应在90秒左右,焊接峰值温度不超过260°C。
    - 避免过度弯曲:板子变形时避免直接弯曲含电感器区域,以减少对电感器的应力。

    兼容性和支持


    - 兼容性:适用于各种标准尺寸的PCB布局和焊接工艺。
    - 技术支持:Murata公司提供详细的技术文档和专业支持,确保客户在使用过程中得到全面的支持。

    常见问题与解决方案


    1. 问:如何检查电感器的耐久性?
    答:可以按照AEC-Q200标准进行高温暴露和温度循环测试,确保产品在长期使用中表现稳定。

    2. 问:焊接过程中需要考虑哪些因素?
    答:预热时间要充分,焊接峰值温度不要超过260°C,避免产生热应力导致电感器损坏。

    总结和推荐


    总结:
    LQH44PH□□□□PR□系列芯片电感器以其高可靠性、广泛的适用性和良好的电气性能,在汽车电子应用中表现出色。无论是从高温稳定性还是机械强度来看,都远超行业标准。
    推荐:
    基于以上分析,强烈推荐使用Murata的LQH44PH系列电感器,特别是在对可靠性要求极高的汽车电子领域中。该产品不仅能够满足严格的工业标准,还能确保在复杂的车辆环境下保持出色的性能。

LQH44PH2R2MPRL参数

参数
容差 ±20%
直流电阻(DCR) 50.4mΩ
额定电流 2.4A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 3.3A
自谐振频率(SRF) 55MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQH44PH2R2MPRL厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH44PH2R2MPRL数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH44PH2R2MPRL LQH44PH2R2MPRL数据手册

LQH44PH2R2MPRL封装设计

查看详情并下载
Symbol
Footprint
3D Model
