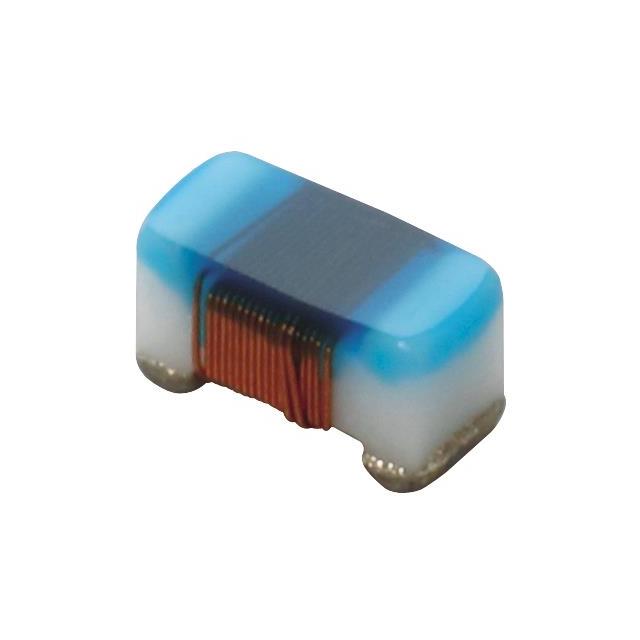

LQW15AN15NG0ZD

产品分类: 贴片电感
产品描述: 100MHz 5GHz 460mA 30 15nH 160mΩ ±2% 0402 PCB安装,贴片安装 1mm(长度)*500μm(高度)
供应商型号: 81-LQW15AN15NG0ZD
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQW15AN15NG0ZD

LQW15AN15NG0ZD概述

    # Murata LQW15AN 系列片式电感器技术手册

    产品简介


    Murata(村田制作所)的LQW15AN系列片式电感器是一款专为汽车电子设计的高性能芯片电感器。该系列产品基于AEC-Q200标准,广泛应用于非动力总成和安全相关的车载电子系统中。产品采用先进的材料和技术制造,具有优异的温度稳定性和抗湿热性能,能够满足严苛的汽车环境要求。LQW15AN系列电感器提供多种规格选择,覆盖从1.5nH到240nH的范围,广泛应用于滤波、信号处理和能量存储等场景。

    技术参数


    以下是LQW15AN系列电感器的主要技术参数:
    | 参数 | 规格 |

    | 产品型号 | LQW15AN系列 |
    | 尺寸(长x宽) | 1.6mm x 0.8mm |
    | 工作温度范围 | -55°C 至 +125°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 额定电流 | 5mA 至 1000mA |
    | 自谐振频率 | ≥6GHz |
    | 最大直流电阻(DCR) | ≤0.63Ω |
    | 质量因子(Q值) | ≥50 |

    产品特点和优势


    1. 高可靠性:通过AEC-Q200认证,确保在高温、高湿及振动等恶劣环境下的稳定运行。
    2. 低功耗:低直流电阻设计,有效降低功耗。
    3. 高自谐振频率:确保高频应用中的性能表现。
    4. 多规格选择:提供多种电感值选择,满足不同电路需求。
    5. 小型化设计:体积小巧,适合紧凑型设计需求。

    应用案例和使用建议


    应用案例
    1. 车载娱乐系统:用于滤波和信号处理,提升音质和视频稳定性。
    2. 电源管理模块:作为储能元件,提高电源效率。
    3. 汽车传感器:用于信号耦合和滤波,增强数据传输准确性。
    使用建议
    - 布局优化:确保电感器远离热源和机械应力区域,避免因热膨胀导致的性能下降。
    - 焊接工艺:严格遵循推荐的回流焊条件,防止焊接缺陷。
    - 测试验证:在实际应用前进行全面的功能和环境测试,确保产品质量。

    兼容性和支持


    LQW15AN系列电感器具有良好的兼容性,可与主流汽车电子平台无缝集成。Murata提供全面的技术支持和售后服务,包括样品申请、技术咨询和质量保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现裂纹 | 检查焊接条件是否符合标准 |
    | 温度漂移超出预期 | 重新校准电路参数或更换电感器 |
    | 自谐振频率不达标 | 更换更高频率的产品型号 |

    总结和推荐


    综上所述,Murata LQW15AN系列片式电感器凭借其卓越的性能、可靠性和多样化规格,成为汽车电子领域的理想选择。无论是滤波还是储能应用,该系列产品都能提供出色的解决方案。我们强烈推荐此产品给需要高性能电感器的工程师和设计师。

LQW15AN15NG0ZD参数

参数
直流电阻(DCR) 160mΩ
额定电流 460mA
Q值 30
测试频率 100MHz
电感值 15nH
饱和电流(LSAT) -
自谐振频率(SRF) 5GHz
容差 ±2%
长*宽*高 1mm(长度)*500μm(高度)
通用封装 0402
安装方式 PCB安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
