60B104C

产品分类: 贴片电感
产品描述: 100KHz 4.98MHz 7.5A 100μH 25mΩ ±15% 标准安装,贴片安装 27mm*19.5mm*20mm
供应商型号: 580-60B104C
供应商: Mouser
标准整包数: 1

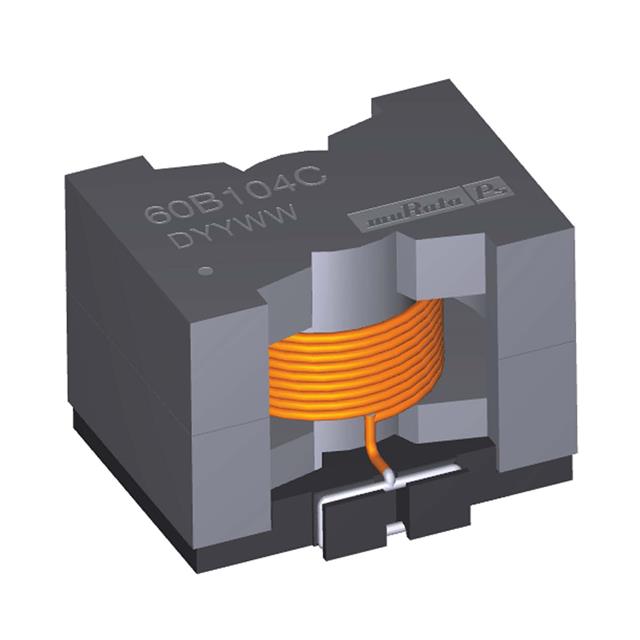

MURATA MANUFACTURING 贴片电感 60B104C

60B104C概述

    6000B系列表面贴装功率电感器

    产品简介


    6000B系列表面贴装功率电感器是由Murata Power Solutions公司开发的高效能电感器。它们主要适用于电源应用领域,如DC-DC转换器、能量存储以及输入输出滤波等。这些电感器采用先进的材料和技术制造,以确保在高电流环境下具有卓越的稳定性和可靠性。

    技术参数


    | 订单代码 | 电感量L (μH) | 最大直流电流IDC (A) | SRF (MHz) | 直流电阻 (mΩ) |

    | 60B473C | 47 | 10.5 | 7.45 | 13 |
    | 60B683C | 68 | 9.0 | 6.07 | 17 |
    | 60B104C | 100 | 7.5 | 4.98 | 25 |
    | 60B154C | 150 | 6.0 | 3.90 | 38 |
    | 60B224C | 220 | 5.0 | 3.21 | 50 |
    | 60B334C | 330 | 4.0 | 2.66 | 80 |
    | 60B474C | 470 | 3.5 | 2.15 | 100 |
    | 60B684C | 680 | 3.0 | 1.59 | 135 |

    产品特点和优势


    - RoHS合规:符合环保标准,无铅化设计。
    - 大额定直流电流:最大额定直流电流可达10.5A,满足高负载需求。
    - 宽范围电感值:提供从47μH到680μH的不同电感值,适应多种应用场景。
    - 高储能能力:具备高效的能量存储性能,同时拥有非常低的电阻。
    - UL 94V-0包装材料:采用阻燃材料,确保安全可靠。
    - 兼容J-STD-020D.1回流焊工艺:易于集成到现有制造流程中。
    - 定制电感值可选:可根据客户需求提供定制服务。

    应用案例和使用建议


    这些电感器广泛应用于各种高电流应用场景,如DC-DC转换器和输入输出滤波电路。例如,在设计一个DC-DC转换器时,可以考虑使用60B473C电感器(47μH),因为其高电流承载能力和良好的频率响应特性能够显著提升转换效率。
    使用建议:
    - 在选择电感器时,需要根据具体的应用场景和负载需求进行合理配置。
    - 确保在焊接过程中遵循制造商提供的焊接温度和时间参数,以避免损坏元件。

    兼容性和支持


    6000B系列电感器与大多数主流表面贴装设备兼容。Murata Power Solutions公司提供了详细的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时的帮助和解决。

    常见问题与解决方案


    1. 问:电感器的最大直流电流是如何定义的?
    - 答:电感器的最大直流电流是指电感值降至其标称值75%或温度上升至40°C时的最小值。
    2. 问:如何正确焊接电感器?
    - 答:焊接温度不应超过245°C,焊接时间应严格控制。此外,确保使用纯锡引脚来防止氧化。

    总结和推荐


    6000B系列表面贴装功率电感器凭借其高电流承载能力、高效能储能和广泛的适用性,成为许多高电流应用的理想选择。其RoHS合规性和定制选项更是增添了其市场竞争力。总体而言,强烈推荐这一系列产品用于需要高可靠性和高性能的电子设备中。

60B104C参数

参数
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) 4.98MHz
容差 ±15%
直流电阻(DCR) 25mΩ
额定电流 7.5A
Q值 -
测试频率 100KHz
长*宽*高 27mm*19.5mm*20mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 托盘

60B104C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

60B104C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING 60B104C 60B104C数据手册
