LQP03HQR13J02D

产品分类: 贴片电感
产品描述: 100MHz 700MHz 7 130nH 8Ω ±5% 0201 贴片安装 630μm(长度)*420μm(高度)
供应商型号: LQP03HQR13J02D
供应商: 云汉优选
标准整包数: 5000

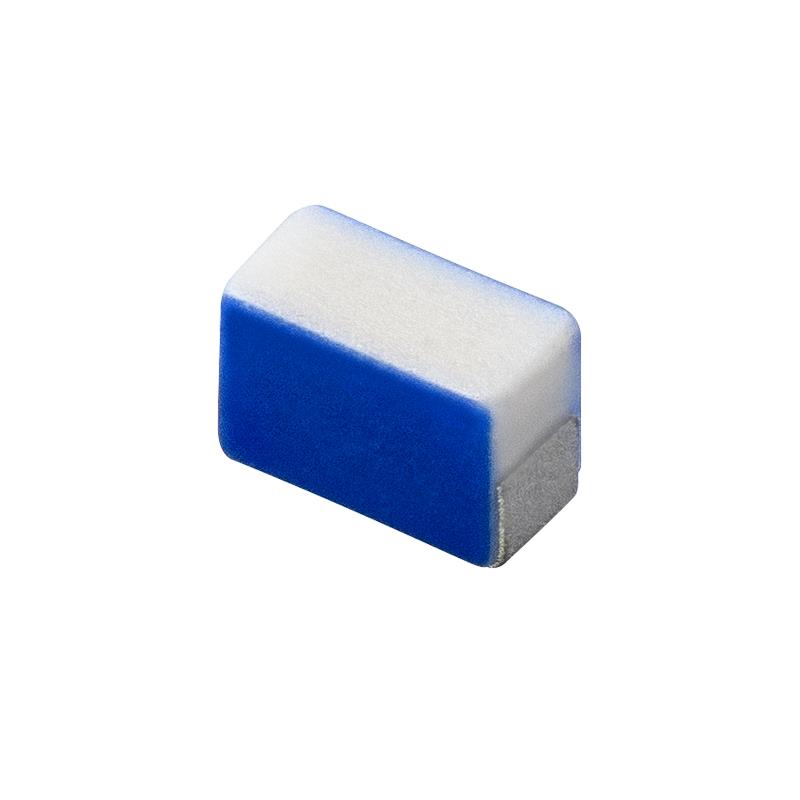

MURATA MANUFACTURING 贴片电感 LQP03HQR13J02D

LQP03HQR13J02D概述

    电子元器件产品技术手册:Murata LQP03HQ 系列芯片电感

    1. 产品简介


    Murata LQP03HQ 系列芯片电感是专门用于通用电子设备中的片式电感器,适用于广泛的电路设计和应用场景。这些电感器具有体积小、高性能的特点,可以满足高频率和高精度要求的应用需求。

    2. 技术参数


    以下是Murata LQP03HQ 系列芯片电感的主要技术规格:
    | 产品编号 | 电感值 (nH) | 容差 | 最大直流电阻 (Ω) | 最低Q值 | 自谐振频率 (MHz) | 额定电流 (mA) |
    ||
    | LQP03HQ0N5W02D | 0.5 | ±0.05 nH | 0.04 | 20 | >20000 | 1100 |
    | LQP03HQ1N0W02D | 1.0 | ±0.05 nH | 0.04 | 20 | 20000 | 1100 |
    | LQP03HQ3N0B02D | 3.0 | ±0.1 nH | 0.12 | 20 | 10500 | 600 |
    | LQP03HQ5N0H02D | 5.0 | ±3% | 0.25 | 20 | 7700 | 400 |
    其他规格包括:最大工作温度范围为-55°C至+125°C,存储温度范围为-55°C至+125°C。

    3. 产品特点和优势


    - 高精度:电感值公差范围严格控制,确保高精度。
    - 宽工作温度范围:-55°C到+125°C的宽温范围适应各种极端环境。
    - 低直流电阻:低直流电阻有助于降低损耗并提高效率。
    - 高Q值:高Q值保证了优异的品质因数,适合高频应用。

    4. 应用案例和使用建议


    - RF电路:高Q值和低直流电阻使其适用于无线通信设备中的射频电路。
    - 电源滤波器:适用于电源电路中的滤波应用,能够有效地抑制噪声。
    - 信号处理:适用于高速数字信号处理电路中的匹配和去耦应用。
    使用建议:
    - 在高频应用中,选择具有较高自谐振频率的产品,以避免谐振效应影响性能。
    - 由于低直流电阻的特点,在需要高效能传输的场合下推荐使用。

    5. 兼容性和支持


    Murata LQP03HQ 系列芯片电感与其他电子元件兼容性良好,可广泛应用于多种电路板和设备中。Murata提供全面的技术支持,包括安装指南和故障排除指导。

    6. 常见问题与解决方案


    - 问题:电感值超出预期范围。
    - 解决方案:检查安装过程是否正确,并确认测试条件符合规定标准。
    - 问题:电感器过热。
    - 解决方案:增加散热措施或选择更高额定电流的产品。

    7. 总结和推荐


    Murata LQP03HQ 系列芯片电感是一款高性能、高可靠性的电子元件,适用于各种高精度和高频应用场合。鉴于其卓越的技术参数和广泛应用范围,强烈推荐在相关领域内使用该系列产品。
    如果您对Murata LQP03HQ 系列芯片电感感兴趣,欢迎联系Murata官方获取更多详细资料和技术支持。

LQP03HQR13J02D参数

参数
容差 ±5%
直流电阻(DCR)
额定电流 -
Q值 7
测试频率 100MHz
电感值 130nH
饱和电流(LSAT) -
自谐振频率(SRF) 700MHz
长*宽*高 630μm(长度)*420μm(高度)
通用封装 0201
安装方式 贴片安装
包装方式 卷带包装

LQP03HQR13J02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP03HQR13J02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP03HQR13J02D LQP03HQR13J02D数据手册
