首页  >  产品百科  >  LQG15WH72NG02D

LQG15WH72NG02D

产品分类: 贴片电感
产品描述: 100MHz 1.1GHz 160mA 22@250MHz 72nH 2.2Ω ±2% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3639315RL
供应商: element14
标准整包数: 10

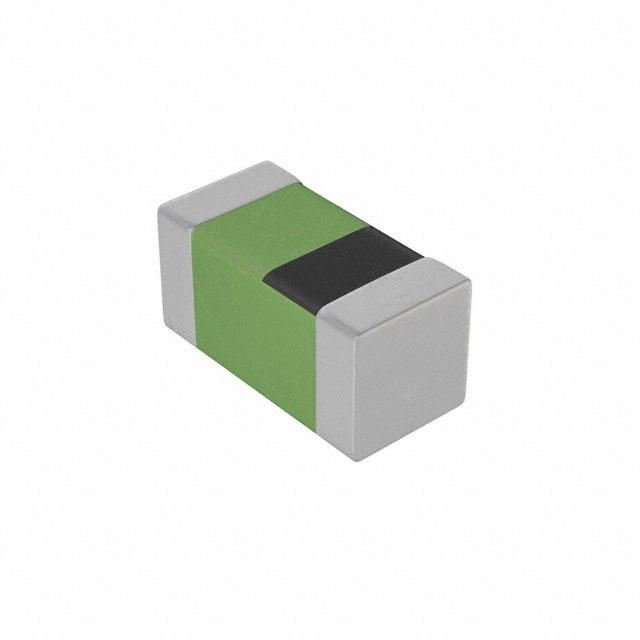

MURATA MANUFACTURING 贴片电感 LQG15WH72NG02D

LQG15WH72NG02D概述

    # 高品质片式电感(芯片电感)LQG15WH系列技术手册

    产品简介


    基本介绍
    Murata生产的LQG15WH系列片式电感是专为汽车电子设计的高品质电感器。这些电感器采用小型化设计,具有多种不同规格的电感值,广泛应用于汽车电子系统中的电源管理、信号滤波等领域。本手册将详细介绍LQG15WH系列片式电感的产品特点、技术参数及应用场景。
    主要功能
    - 电感值:提供多种电感值选择,范围从0.7 nH到100 nH。
    - 高耐热性:适用于-55°C至+125°C的工作温度范围。
    - 可靠性高:通过多项严格的AEC-Q200测试标准,确保在恶劣环境下的稳定性能。
    - 小尺寸:满足紧凑型电路设计需求。
    应用领域
    - 汽车电子系统
    - 通信设备
    - 工业自动化
    - 消费电子

    技术参数


    产品规格
    | 参数 | 规格 |
    | : | : |
    | 电感值 (nH) | 0.7 - 100 |
    | 电感值公差 | ±0.1 nH、±0.2 nH、±0.3 nH |
    | 自谐振频率 (MHz) | ≥15000 (低电感值),≥1100 (高电感值) |
    | 直流电阻 (Ω) | ≤0.28 |
    | 最大额定电流 (mA) | 1200 (低电感值),260 (高电感值) |
    | 测试频率 | 100 MHz(电感测量),250 MHz(Q值测量) |
    环境条件
    - 操作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    其他参数
    - 包装方式:盘装(标准数量:每盘10000个)
    - 封装规格:符合8mm宽带(纸带)

    产品特点和优势


    - 可靠性强:通过AEC-Q200标准测试,确保在汽车电子环境中稳定可靠。
    - 高精度:多样的电感值选择,可满足不同的应用需求。
    - 小尺寸:适合紧凑型设计,提高电路集成度。
    - 稳定性好:自谐振频率高,确保在高频环境下性能稳定。

    应用案例和使用建议


    应用案例
    LQG15WH系列电感广泛应用于汽车电子系统中的电源管理和信号滤波。例如,在汽车发动机管理系统中,它被用于滤除干扰信号,保证系统的正常运行。
    使用建议
    - 优化散热:由于部分型号在大电流下的温升较高,建议在安装时考虑适当的散热措施。
    - 注意焊接温度:根据手册中的说明,焊接温度需控制在260°C±5°C范围内,以防止损坏电感器。
    - 防静电处理:由于电感器对静电敏感,建议在处理过程中采取防静电措施。

    兼容性和支持


    - 兼容性:与主流的汽车电子系统兼容。
    - 支持:Murata公司提供全面的技术支持和售后服务,包括产品使用咨询、技术支持及故障诊断服务。

    常见问题与解决方案


    问题一:电感值不准确
    解决方案:检查是否按照规定的测试频率进行测量。如仍存在问题,建议重新确认所使用的电感器的规格是否正确。
    问题二:温度稳定性不佳
    解决方案:确保所使用的电感器处于规定的温度范围内。如果需要长时间高温运行,建议进行额外的温度补偿设计。

    总结和推荐


    综合评估
    Murata的LQG15WH系列片式电感具有卓越的性能和广泛的适用性,能够满足大多数汽车电子系统的需求。其优异的电感值选择范围和高标准的质量保证,使其在市场上具备较强的竞争力。
    推荐使用
    我们强烈推荐LQG15WH系列电感用于各种汽车电子应用。其高性能、高可靠性和广泛应用性使得其成为行业内首选的电感解决方案之一。
    希望本手册能帮助您更好地了解和使用Murata的LQG15WH系列片式电感。如有任何疑问或需要进一步的支持,请随时联系Murata公司的技术支持团队。

LQG15WH72NG02D参数

参数
自谐振频率(SRF) 1.1GHz
容差 ±2%
直流电阻(DCR) 2.2Ω
额定电流 160mA
Q值 22@250MHz
测试频率 100MHz
电感值 72nH
饱和电流(LSAT) -
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQG15WH72NG02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15WH72NG02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15WH72NG02D LQG15WH72NG02D数据手册

LQG15WH72NG02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.428
100+ ¥ 0.999
1000+ ¥ 0.675
2500+ ¥ 0.635
10000+ ¥ 0.59
20000+ ¥ 0.557
库存: 80
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.28
