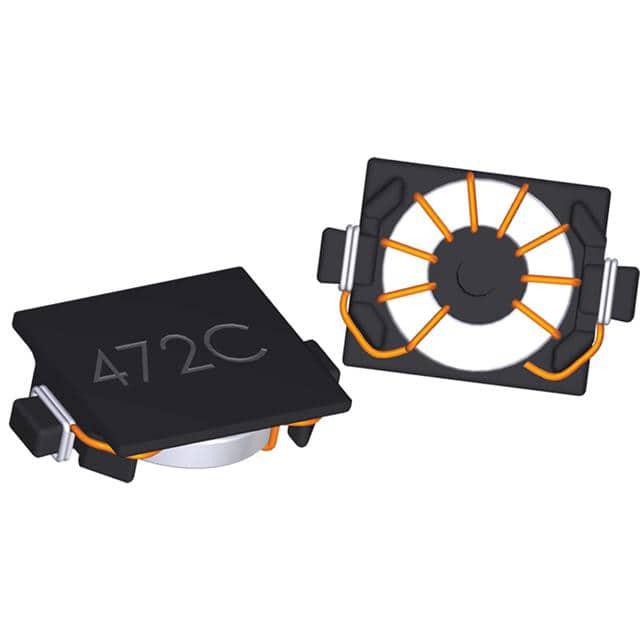

83472C

产品分类: 贴片电感
产品描述: 1.66A 1.1A 4.7μH 130mΩ ±20% 标准安装,贴片安装 7.8mm*5.2mm*1.8mm
供应商型号: 580-83472C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 贴片电感 83472C

83472C概述

    KMP 8300C B01 电子元器件技术手册解析

    1. 产品简介


    KMP 8300C B01 是Murata公司推出的一系列微型表面贴装功率电感器。该系列专为在紧凑型PCB设计中提供高效能而设计,特别适用于手持设备、DC-DC转换器和笔记本电脑等对空间有限的应用场合。通过采用独特的磁芯结构和先进的制造工艺,KMP 8300C B01 系列在性能和可靠性方面表现出色,能够满足现代电子产品对高密度集成的需求。

    2. 技术参数


    以下是KMP 8300C B01系列产品的关键技术参数:
    | Order Code | Inductance (μH) | DC Current (A) | Saturation Current (A) | DC Resistance (mΩ) |

    | 83421C | 0.42 | 3.00 | 5.69 | 24 |
    | 83751C | 0.75 | 2.70 | 4.55 | 30 |
    | 83122C | 1.2 | 1.70 | 3.36 | 65 |
    | 83172C | 1.7 | 1.55 | 2.71 | 73 |
    | 83232C | 2.3 | 1.40 | 2.35 | 86 |
    | 83332C | 3.3 | 1.35 | 1.79 | 98 |
    | 83472C | 4.7 | 1.10 | 1.66 | 130 |
    | 83682C | 6.8 | 0.95 | 1.30 | 150 |
    | 83852C | 8.5 | 0.85 | 1.15 | 167 |
    | 83103C | 10 | 0.75 | 1.04 | 185 |
    | 83153C | 15 | 0.60 | 0.85 | 300 |
    | 83223C | 22 | 0.50 | 0.74 | 350 |
    | 83333C | 33 | 0.42 | 0.59 | 600 |
    | 83473C | 47 | 0.35 | 0.48 | 710 |
    | 83683C | 68 | 0.30 | 0.41 | 850 |
    | 83823C | 82 | 0.27 | 0.37 | 1250 |
    | 83104C | 100 | 0.24 | 0.34 | 1320 |
    工作环境及兼容性
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+150°C
    - 最高回流焊接温度:260°C
    - 塑料材质:UL 94V-0级
    - 兼容J-STD-020D再流焊工艺

    3. 产品特点和优势


    - RoHS符合标准
    - 最大直流电流可达3A
    - 电感值范围从0.42μH到100μH
    - 极低的直流电阻(RDC)
    - 超小的占地面积
    - 超低的外形尺寸
    - 采用UL 94V-0包装材料
    - 支持J-STD-020D再流焊工艺
    - 定制化电感值服务

    4. 应用案例和使用建议


    KMP 8300C B01系列非常适合用于需要高效能电感器的紧凑型PCB设计。常见的应用场景包括手持设备、DC-DC转换器、笔记本电脑等。为了确保最佳性能,在选择合适的电感器时应考虑应用的电流需求和所需的电感值。

    5. 兼容性和支持


    KMP 8300C B01系列采用标准的表面贴装工艺,因此与其他同类产品具有良好的兼容性。Murata公司提供全面的技术支持和服务,包括产品选型指南、安装手册和售后技术支持。

    6. 常见问题与解决方案


    - 问题一:产品过热
    - 解决方法:检查负载电流是否超过规格限制,确保散热措施到位。
    - 问题二:性能下降
    - 解决方法:验证电路设计是否合理,如需进一步了解,请联系Murata技术支持团队。
    - 问题三:电感值不稳定
    - 解决方法:确认所有连接正确无误,并进行适当的焊接操作以确保良好接触。

    7. 总结和推荐


    综上所述,KMP 8300C B01 系列功率电感器凭借其卓越的性能、紧凑的设计和广泛的应用范围,已成为市场上备受推崇的产品之一。无论是小型手持设备还是大型工业设备,该系列产品都能提供可靠的电源管理解决方案。强烈推荐在各种需要高性能电感器的应用中选用此系列产品。

    请注意,尽管上述描述基于Murata公司提供的数据表,具体应用前建议详细查阅官方文档并咨询技术支持,以确保产品在特定应用中的适用性。

83472C参数

参数
Q值 -
测试频率 -
电感值 4.7μH
饱和电流(LSAT) 1.66A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 130mΩ
额定电流 1.1A
长*宽*高 7.8mm*5.2mm*1.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

83472C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

83472C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING 83472C 83472C数据手册

83472C封装设计

查看详情并下载
Symbol
Footprint
3D Model
