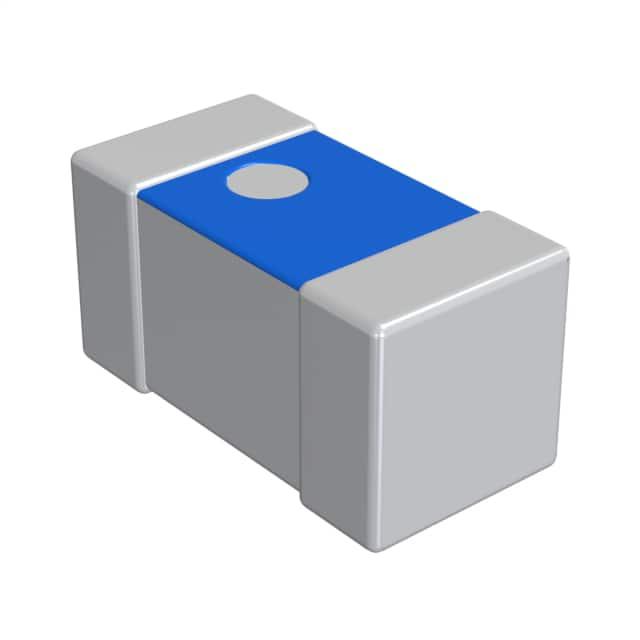

LQP02TN1N0B02D

产品分类: 贴片电感
产品描述: 500MHz 6GHz 220mA 8@500MHz 1nH 600mΩ ±0.1nH 01005 贴片安装 400μm*200μm*230μm
供应商型号: LQP02TN1N0B02D
供应商: 云汉优选
标准整包数: 20000
MURATA MANUFACTURING 贴片电感 LQP02TN1N0B02D

LQP02TN1N0B02D概述

    # 电子元器件产品技术手册

    产品简介


    产品类型及功能
    LQP02TN系列是村田制造株式会社(Murata Mfg. Co., Ltd)生产的芯片电感(Chip Inductors),属于贴片式电感元件。这类电感元件广泛应用于各种电子电路中,用于过滤电磁干扰、储能、谐振回路以及其他需要感应特性的场合。主要特性包括超小型化设计、高频率响应、低直流电阻(DCR)、良好的热稳定性和出色的耐久性。
    应用领域
    LQP02TN系列芯片电感适用于多种电子设备和电路,包括但不限于移动通信设备、射频模块、无线通信系统、车载电子系统、电源管理电路、物联网设备、可穿戴设备以及其他需要高性能电感器的场景。

    技术参数


    | 参数名称 | 值 |

    | 尺寸(长×宽) | 0.4mm×0.2mm |
    | 额定电流范围 | 0.6A 至 5A |
    | 电感值(nH) | 0.2nH 至 30nH |
    | 自谐振频率(MHz) | ≥20000 MHz |
    | 直流电阻(Ω最大值) | 0.50Ω 至 6.50Ω |
    | 温度范围(℃) | -55℃ 至 +125℃ |
    | 定位标记 | 白色标志 |

    产品特点和优势


    1. 小型化设计:LQP02TN系列的尺寸仅为0.4mm×0.2mm,非常适合空间受限的设计场景。
    2. 高频响应:自谐振频率高达20000MHz以上,适合高速信号传输和滤波需求。
    3. 优异的电气性能:具有较低的直流电阻和较高的Q值,确保高效的能量转换和低损耗。
    4. 广泛的额定电流范围:能够满足不同应用场景对电流承载能力的需求。
    5. 可靠性高:经过严格的机械和环境测试,能够在恶劣条件下保持稳定的性能。
    6. 多包装选择:提供纸带封装和塑料带封装两种形式,满足客户不同的生产和使用需求。

    应用案例和使用建议


    应用案例
    1. 移动通信设备:LQP02TN系列电感被广泛用于智能手机和平板电脑中的射频模块,作为滤波器元件以提高信号质量。
    2. 电源管理系统:在高效能电源电路中,这些电感器用于储能和减少噪声。
    3. 物联网设备:超小型化设计使其成为物联网传感器节点的理想选择。
    使用建议
    1. 焊接工艺:根据技术手册,推荐使用Sn-3.0Ag-0.5Cu焊料进行再流焊接,避免使用酸性强且含卤素的焊剂。
    2. 设计注意事项:在PCB布局时,应尽量避免对元件施加机械应力,建议元件方向与PCB弯曲方向呈横向放置。

    兼容性和支持


    兼容性
    LQP02TN系列电感与多种主流电子元件兼容,尤其适合用于村田公司其他组件的组合电路设计。同时,其支持标准自动化生产流程,便于大规模集成制造。
    厂商支持
    村田提供全面的技术文档和支持服务,包括产品规格书、设计指南、测试报告等。此外,公司还提供样品申请和技术咨询,确保客户在开发过程中获得最佳支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值偏离标称值 | 确保焊接工艺符合规范,重新测量元件 |
    | 温度稳定性差 | 检查PCB设计是否考虑温度补偿 |
    | 外观或机械损坏 | 检查运输和储存条件是否符合要求 |

    总结和推荐


    综合评估
    LQP02TN系列芯片电感凭借其紧凑的体积、卓越的电气性能和强大的环境适应性,在现代电子设备中表现出了极高的实用价值。无论是小型化设计还是高频率应用,这款产品都能满足用户需求。
    推荐意见
    强烈推荐LQP02TN系列电感给需要高性能、高可靠性的电子工程师和制造商。尤其是在面对空间受限且对电感性能要求苛刻的应用场景时,这款产品无疑是理想的选择。

LQP02TN1N0B02D参数

参数
直流电阻(DCR) 600mΩ
额定电流 220mA
Q值 8@500MHz
测试频率 500MHz
电感值 1nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.1nH
长*宽*高 400μm*200μm*230μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
