LQW15AW68NJ80D

产品分类: 贴片电感
产品描述: 250MHz 1.8GHz 480mA 33@250MHz 68nH 560mΩ ±5% 0402 贴片安装 1.02mm*610μm*660μm
供应商型号: 3639552
供应商: 海外现货
标准整包数: 10

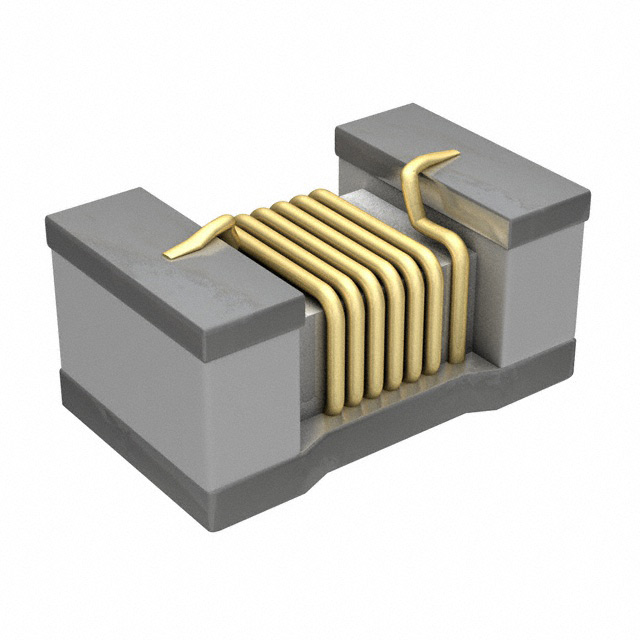

MURATA MANUFACTURING 贴片电感 LQW15AW68NJ80D

LQW15AW68NJ80D概述


    产品简介


    产品类型:电感器(芯片电感)
    主要功能:提供电路中的电感,用于滤波、谐振回路、磁屏蔽和电源管理等功能。
    应用领域:适用于各类电子设备,如通信设备、消费电子产品、工业控制设备等。

    技术参数


    - 电感值范围:51 nH至220 nH
    - 容差:±2%、±3%、±5%
    - Q值(最小):33
    - 直流电阻(最大):0.47Ω至2.75Ω
    - 自谐振频率(最小):1.30 GHz至2.10 GHz
    - 额定电流(最大):260 mA至480 mA
    - 工作温度范围:-40°C至+140°C
    - 存储温度范围:-40°C至+140°C

    产品特点和优势


    1. 高精度:具有多种容差选项(±2%、±3%、±5%),确保了极高的精度和稳定性。
    2. 宽工作温度范围:能够适应极端的工作环境,适用范围广。
    3. 良好的电气性能:低直流电阻和高Q值,保证了出色的电感特性。
    4. 坚固耐用:通过多项机械测试,包括剪切测试、弯曲测试、振动测试等,确保了在恶劣环境下的可靠性。
    5. 兼容性好:采用标准包装,便于集成到各种电路板设计中。

    应用案例和使用建议


    应用案例:
    - 在通信设备中作为谐振回路的电感组件,以确保信号传输的稳定性和纯净度。
    - 在电源管理系统中,用作滤波电感,减少噪声和干扰。
    使用建议:
    - 设计PCB时,确保电感安装方向与机械应力垂直,减少热应力对电感的影响。
    - 使用符合标准的焊膏厚度(50 μm至100 μm)进行焊接,避免过量使用焊料。
    - 确保在焊接过程中,预热阶段温度差不超过150°C,焊接后冷却至环境温度的最大温差不超过100°C。

    兼容性和支持


    - 该电感器支持标准的焊接工艺,如再流焊。
    - Murata公司提供了详细的焊接条件和技术支持,帮助用户实现最佳焊接效果。

    常见问题与解决方案


    1. 问题:焊接过程中出现裂缝。
    解决方案:遵循标准焊接条件,确保预热和冷却过程平稳进行,避免温度剧烈变化。

    2. 问题:电感器在高温环境下性能下降。
    解决方案:确认焊接后的温度曲线符合规定标准,确保电感器在规定的温度范围内正常工作。

    3. 问题:电感器在高湿度环境中出现腐蚀。
    解决方案:存储时确保电感器不受快速温度和湿度变化的影响,避免暴露在腐蚀性气体中。

    总结和推荐


    综合评估:
    - 这款Murata电感器具有高精度、优良的电气性能和广泛的工作温度范围,适用于各种严苛的应用环境。
    - 强大的机械耐久性和兼容性使其成为高品质电子设备的理想选择。
    推荐使用:
    - 推荐在通信设备、电源管理和工业控制系统中使用此电感器,以获得卓越的性能和稳定性。

LQW15AW68NJ80D参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 1.8GHz
容差 ±5%
直流电阻(DCR) 560mΩ
额定电流 480mA
Q值 33@250MHz
测试频率 250MHz
电感值 68nH
长*宽*高 1.02mm*610μm*660μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW15AW68NJ80D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW15AW68NJ80D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW15AW68NJ80D LQW15AW68NJ80D数据手册

LQW15AW68NJ80D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.8371
100+ ¥ 0.707
500+ ¥ 0.6335
2500+ ¥ 0.6221
5000+ ¥ 0.6221
10000+ ¥ 0.6108
50000+ ¥ 0.6108
100000+ ¥ 0.6108
库存: 9900
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.37
