LQH43PZ2R2M26L

产品分类: 贴片电感
产品描述: 1MHz 45MHz 2.3A 2.5A 2.2μH 50.4mΩ ±20% 1812 4.5mm*3.2mm*2.8mm
供应商型号: LQH43PZ2R2M26L
供应商: 国内现货
标准整包数: 500

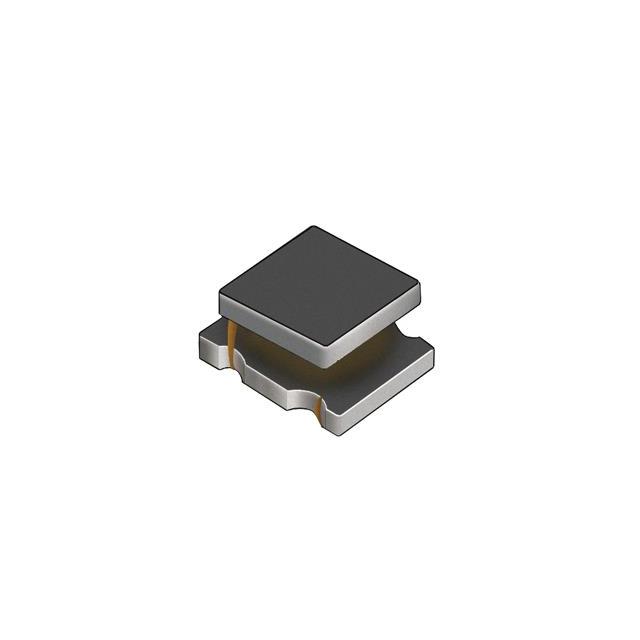

MURATA MANUFACTURING 贴片电感 LQH43PZ2R2M26L

LQH43PZ2R2M26L概述


    产品简介


    Murata生产的LQH43PZ系列芯片电感(CHIP COILS)是专为汽车电子设计的产品,适用于除动力总成和安全系统以外的汽车电子应用。这些电感采用紧凑的设计,提供了多种电感值选择,能够满足不同应用场景的需求。它们被广泛应用于车载导航系统、传感器、车灯控制系统等领域。

    技术参数


    以下是LQH43PZ系列芯片电感的技术规格:
    | 规格 | 具体数值 |

    | 感应值 (μH) | 1.0, 2.2, 3.3, 4.7, 6.8, 8.2, 10, 22, 47, 100, 150, 220 |
    | 电流容差 | ±30%, ±20% |
    | 额定直流电阻 (Ω) | 0.026, 0.042, 0.052, 0.075, 0.098, 0.128, 0.147, 0.327, 0.718, 1.538, 2.362, 2.900 |
    | 自谐振频率 (MHz) | 100, 45, 40, 35, 30, 25, 20, 15, 8, 4, 3, 2 |
    | 额定电流 (mA) | 3400, 2300, 1800, 1400, 1200, 1100, 1050, 700, 470, 320, 280, 220 |
    | 工作温度范围 (°C) | -40°C 至 +105°C (产品温度: -40°C 至 +125°C) |
    | 存储温度范围 (°C) | -40°C 至 +125°C |

    产品特点和优势


    LQH43PZ系列芯片电感具备以下优势:
    - 高性能感应值范围广:从1.0 μH到220 μH的多个选项,适用于多种电路需求。
    - 高可靠性:符合AEC-Q200标准,通过严格测试以确保在极端环境下的稳定性能。
    - 低损耗:设计低自谐振频率和高额定电流,确保高效率运行。
    - 紧凑封装:尺寸小巧,便于安装和布局,特别适合空间受限的应用环境。

    应用案例和使用建议


    应用案例
    1. 车载导航系统:用于调节信号接收器的频率响应。
    2. 传感器:作为信号滤波器的一部分,提高检测精度。
    3. 车灯控制系统:确保灯光控制电路的稳定工作。
    使用建议
    - 在安装时,确保焊点尺寸符合标准,以保证最佳焊接效果。
    - 使用推荐的助焊剂和焊料,避免使用强酸性助焊剂。
    - 确保产品工作温度不超过125°C,避免过热导致性能下降。
    - 保持良好的清洁条件,避免灰尘和腐蚀气体影响性能。

    兼容性和支持


    LQH43PZ系列芯片电感具有广泛的兼容性,可以与其他标准电子元器件配合使用。制造商提供全面的技术支持,包括安装指南、性能测试报告和售后支持,以确保客户在使用过程中得到充分的帮助和支持。

    常见问题与解决方案


    1. 焊接后电阻增大
    - 解决方案:检查焊点是否过于厚重,可能需要重新焊接并使用推荐的焊料厚度。
    2. 电感值变化超出容许范围
    - 解决方案:检查是否达到额定电流,如未达到则需调整电路设计。
    3. 存储期间电感失效
    - 解决方案:确保电感存放在干燥、无尘的环境中,并在储存超过12个月后进行质量检查。

    总结和推荐


    综上所述,LQH43PZ系列芯片电感以其广泛的适用范围、高可靠性和良好兼容性,非常适合于各种汽车电子应用。虽然其安装和使用需要遵循一定的规范,但凭借制造商提供的详细技术文档和全方位支持,这些挑战都可以得到有效应对。因此,我们强烈推荐这一系列产品给需要高品质、高可靠性的电子元器件的客户。

LQH43PZ2R2M26L参数

参数
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 2.3A
自谐振频率(SRF) 45MHz
容差 ±20%
直流电阻(DCR) 50.4mΩ
额定电流 2.5A
长*宽*高 4.5mm*3.2mm*2.8mm
通用封装 1812
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQH43PZ2R2M26L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH43PZ2R2M26L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH43PZ2R2M26L LQH43PZ2R2M26L数据手册

LQH43PZ2R2M26L封装设计

查看详情并下载
Symbol
Footprint
3D Model
