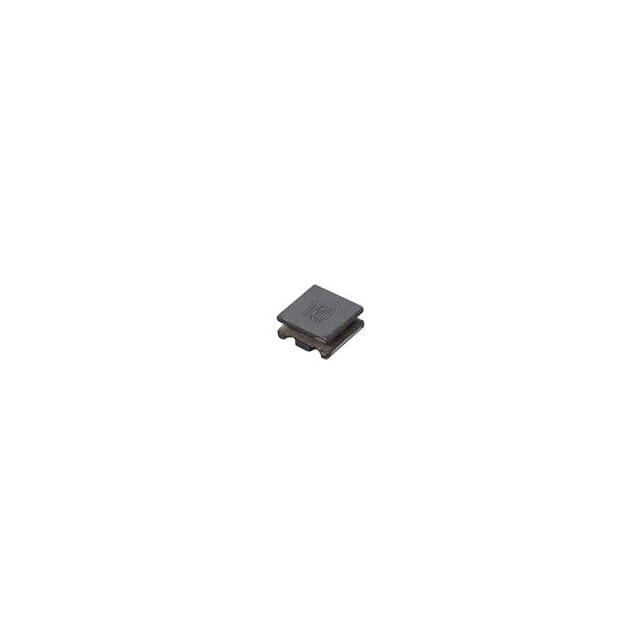

LQH3NPH4R7MMEL

产品分类: 贴片电感
产品描述: 1MHz 40MHz 1.3A 1.7A 4.7μH 120mΩ ±20% 1212 贴片安装 3mm*3mm*1.5mm
供应商型号: LQH3NPH4R7MMEL
供应商: 国内现货
标准整包数: 2000
MURATA MANUFACTURING 贴片电感 LQH3NPH4R7MMEL

LQH3NPH4R7MMEL概述

    高质量电子元器件产品技术手册

    1. 产品简介


    LQH3NPH 系列芯片电感器是由Murata Manufacturing Co., Ltd生产的一款适用于汽车电子应用的芯片电感器。这些电感器具有极高的可靠性和稳定性,特别适合在复杂环境中工作的电子产品。主要应用领域包括汽车电子、工业控制设备、通信设备及各类消费电子等。

    2. 技术参数


    | 规格 | 参数 |

    | 型号 | LQH3NPH1R0MMEL, LQH3NPH2R2MMEL, LQH3NPH3R3MMEL 等 |
    | 尺寸 (L×W) | 3.0mm x 1.4mm x 2.7mm |
    | 封装 | 180Taping |
    | 温度范围 | 工作温度:-40°C 至 +125°C;存储温度:-40°C 至 +125°C |
    | 额定电流 (mA) | 1600 (LQH3NPH1R0MMEL),1220 (LQH3NPH2R2MMEL) |
    | 直流电阻 (Ω) | 0.025±20% (LQH3NPH1R0MMEL),0.065±20% (LQH3NPH2R2MMEL) |
    | 自共振频率 (MHz) | 2350 (LQH3NPH1R0MMEL),1800 (LQH3NPH2R2MMEL) |

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q200标准,确保在恶劣环境下的稳定运行。
    - 耐高温性能:最高工作温度可达+125°C,适用于高温环境。
    - 低直流电阻:具有较低的直流电阻,减少功耗,提高效率。
    - 高自共振频率:自共振频率较高,适合高频应用。
    - 紧凑设计:小巧的封装设计,便于安装和集成。

    4. 应用案例和使用建议


    应用案例:
    LQH3NPH系列芯片电感器广泛应用于汽车电子、电源管理模块、通信基站等领域。例如,在汽车电子系统中,它们可以用于调节电压、滤波信号,确保系统稳定运行。
    使用建议:
    - 在进行焊接时,预热应在150°C到180°C之间持续90秒,并且焊料的厚度应控制在100μm到150μm之间。
    - 设计电路板时,尽量避免将电感器安装在螺钉孔附近,以防止机械应力导致电感器损坏。
    - 清洗过程中要避免超声波清洗的共振现象,防止损坏电感器。

    5. 兼容性和支持


    - 兼容性:LQH3NPH系列芯片电感器与大多数标准表面贴装设备(SMD)兼容。
    - 支持:Murata提供全面的技术支持,包括安装指南、维护手册和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值漂移 | 检查是否在额定电流下温度上升超过限制。 |
    | 焊接不良 | 确保焊料厚度和预热条件符合标准要求。 |
    | 螺纹断裂 | 将组件远离螺钉孔安装。 |

    7. 总结和推荐


    LQH3NPH系列芯片电感器凭借其高可靠性、紧凑设计和广泛的适用性,成为电子工程师在设计高性能电子设备时的理想选择。我们强烈推荐该产品用于需要高稳定性和耐久性的应用场合。
    以上就是LQH3NPH系列芯片电感器的产品介绍、技术参数、产品特点和优势、应用案例、兼容性和支持、常见问题与解决方案的综合概述。希望这些信息能帮助您更好地了解和使用这款卓越的电感器。

LQH3NPH4R7MMEL参数

参数
自谐振频率(SRF) 40MHz
容差 ±20%
直流电阻(DCR) 120mΩ
额定电流 1.7A
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 1.3A
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
