LQP03TN18NJ02D

产品分类: 贴片电感
产品描述: 500MHz 2.2GHz 200mA 12@500MHz 18nH 800mΩ ±5% 0201 贴片安装 600μm*300μm*330μm
供应商型号: LQP03TN18NJ02D
供应商: 国内现货
标准整包数: 150000

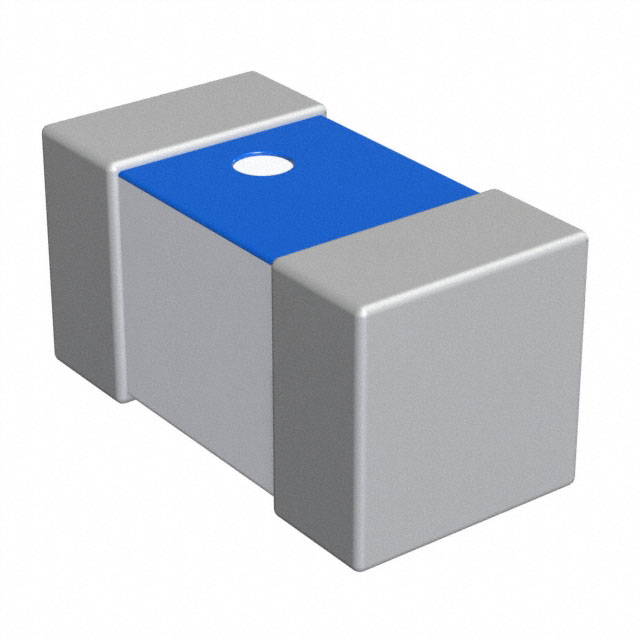

MURATA MANUFACTURING 贴片电感 LQP03TN18NJ02D

LQP03TN18NJ02D概述


    产品简介


    LQP03TN18NJ02# 高频电感器是一款高性能的无源电子元器件,广泛应用于消费类设备、医疗设备(非植入及手术器械)以及工业设备等领域。该电感器采用非屏蔽设计,具有较高的自谐振频率和优良的Q值,适用于高频应用场合。

    技术参数


    - 封装代码: LQP03TN18NJ02#
    - 尺寸代码: 0603 (0201) – 长 0.6mm ± 0.03mm,宽 0.3mm ± 0.03mm,高 0.3mm ± 0.03mm
    - 电感值: 18nH ± 5%
    - 额定电流: 200mA (基于温升)
    - 最大直流电阻: 0.8Ω
    - 工作温度范围: -55°C 至 125°C (不包括自温升)
    - 最小Q值: 12
    - 自谐振频率: 最低 2200MHz
    - 测试频率: 500MHz (电感和Q值测试)

    产品特点和优势


    LQP03TN18NJ02# 高频电感器具备如下显著特点和优势:
    - 高精度电感值: ±5% 的精确度确保稳定可靠的电气性能。
    - 高Q值: 最小Q值为12,确保良好的信号传输效率。
    - 宽广的工作温度范围: 从 -55°C 到 125°C,适应多种恶劣环境。
    - 非屏蔽设计: 虽然不是完全屏蔽,但可以满足大多数高频应用的需求。
    - 紧凑封装: 0603 封装,适合空间受限的应用场合。

    应用案例和使用建议


    推荐应用场景:
    - 消费类设备: 如智能手机、智能穿戴设备等。
    - 医疗设备: 适用于非植入式医疗设备,如血糖仪、心率监测仪等。
    - 工业设备: 适用于自动化设备和各种工业控制系统。
    使用建议:
    - 在选择和安装时,请根据具体的应用要求,结合实际的电路布局进行合理选型。
    - 安装时要注意避免强磁场干扰,以保证电感器的正常工作。

    兼容性和支持


    LQP03TN18NJ02# 高频电感器适用于广泛的电子系统,与其他同类高频电感器具有良好的互换性。Murata公司提供了全面的技术支持,包括详细的规格说明书、样品和应用指导。

    常见问题与解决方案


    常见问题:
    1. 电感值不稳定。
    - 解决方案: 检查安装是否正确,是否有外部干扰,必要时更换元器件。
    2. 工作温度超出范围。
    - 解决方案: 确认实际工作温度是否超过电感器的额定温度范围,调整电路设计以降低工作温度。

    总结和推荐


    综上所述,LQP03TN18NJ02# 高频电感器凭借其高精度、高Q值和宽泛的工作温度范围,在高频应用领域表现出色。特别是在消费类设备、医疗设备及工业设备中有着广泛的应用前景。因此,我们强烈推荐此款电感器用于各类高频电子设计项目中。为了获取最准确和最新的产品信息,建议访问Murata公司的官方网站下载最新的技术手册。

LQP03TN18NJ02D参数

参数
额定电流 200mA
Q值 12@500MHz
测试频率 500MHz
电感值 18nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.2GHz
容差 ±5%
直流电阻(DCR) 800mΩ
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
