LQM31PN1R5M00L

产品分类: 贴片电感
产品描述: 1MHz 50MHz 1A 1.5μH 175mΩ ±20% 1206 贴片安装 3.2mm*1.6mm*950μm
供应商型号: LQM31PN1R5M00L
供应商: 云汉优选
标准整包数: 3000

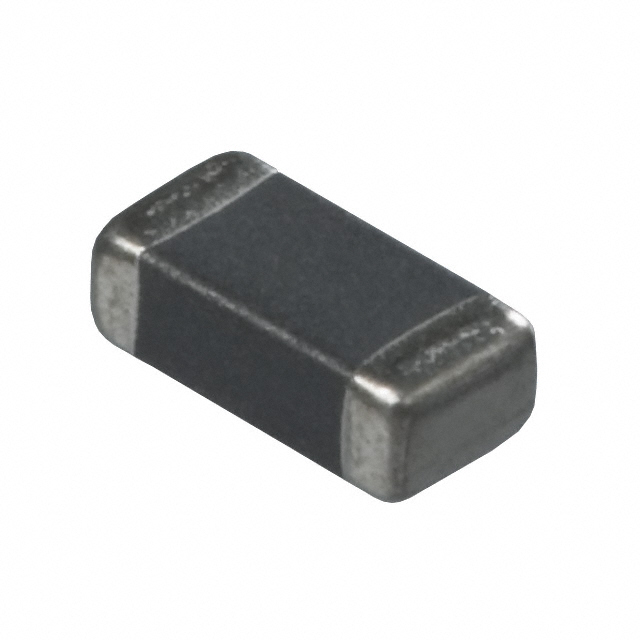

MURATA MANUFACTURING 贴片电感 LQM31PN1R5M00L

LQM31PN1R5M00L概述

    # 电子元器件产品技术手册:Murata LQM31PN系列贴片电感

    产品简介


    Murata LQM31PN系列贴片电感是专为一般电子设备设计的高品质电感器。这些电感器具有出色的电气特性和机械性能,适用于多种应用场合。产品类型主要包括不同电感值的贴片电感,具有多种阻抗和额定电流等级。主要功能是在电路中储存能量,提供电感效应,主要用于滤波、耦合、振荡和调谐等场合。

    技术参数


    以下是LQM31PN系列电感器的技术规格和性能参数:
    | 部件号 | 电感值(μH) | 容差(%) | 直流电阻(Ω) | 自谐振频率(MHz min.) | 额定电流(mA) |
    |
    | LQM31PNR47M00L | 0.47 | ±20 | 0.07±25% | 80 | 1400 |
    | LQM31PN1R0M00L | 1.0 | ±20 | 0.12±25% | 60 | 1200 |
    | LQM31PN1R5M00L | 1.5 | ±20 | 0.14±25% | 50 | 1000 |
    | LQM31PN2R2M00L | 2.2 | ±20 | 0.19±25% | 40 | 900 |
    | LQM31PN3R3M00L | 3.3 | ±20 | 0.24±25% | 30 | 800 |
    | LQM31PN4R7M00L | 4.7 | ±20 | 0.30±25% | 25 | 700 |
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+125°C
    - 测试条件:普通温度(15°C至35°C),普通湿度(25%至85% RH)

    产品特点和优势


    LQM31PN系列电感器具备以下显著特点和优势:
    - 高可靠性:通过严苛的机械和环境测试,确保长期可靠运行。
    - 高耐热性:能够承受高温(最高125°C)且不影响性能。
    - 优异的环境适应性:可以在广泛的温度和湿度范围内稳定工作。
    - 快速自谐振频率:能够在高频环境下保持稳定的性能。

    应用案例和使用建议


    LQM31PN系列电感器广泛应用于通信、消费电子、工业自动化等领域。例如,在开关电源中用于滤波,确保输出电压的稳定性;在高频通信模块中作为振荡器的关键组件。具体使用建议如下:
    - 在焊接过程中,预热和冷却过程需要严格控制,以避免对产品造成损伤。
    - 布局设计时,应考虑减少机械应力,特别是针对贴片元件的方向布局。
    - 清洁操作时,选择适当的清洁剂和清洗条件,避免残留物导致性能下降。

    兼容性和支持


    LQM31PN系列电感器具有广泛的兼容性,可以与其他常见的贴片元件和设备配套使用。Murata公司提供全面的技术支持和售后服务,包括详细的安装指导和技术咨询。此外,厂商还提供了详尽的产品文档和培训资源,帮助用户更好地理解和使用这些电感器。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 问题:电感器在焊接过程中出现开路现象。
    - 解决方案:确保焊点质量,避免焊接过程中产生的机械应力。必要时,可重新焊接。
    2. 问题:产品表面有明显划痕或损坏。
    - 解决方案:检查运输和存储过程中是否有不当处理,确保存放于适宜的环境中。
    3. 问题:产品在高低温循环测试中表现不稳定。
    - 解决方案:确认产品符合规定的工作温度范围,并进行必要的温度补偿或调整。

    总结和推荐


    综上所述,Murata LQM31PN系列贴片电感器以其高可靠性和优越的电气特性,在各种应用中表现出色。无论是从产品质量还是技术参数上看,都显示出强大的市场竞争力。强烈推荐在需要高性能电感器的应用中使用这一系列产品。

LQM31PN1R5M00L参数

参数
额定电流 1A
Q值 -
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) -
自谐振频率(SRF) 50MHz
容差 ±20%
直流电阻(DCR) 175mΩ
长*宽*高 3.2mm*1.6mm*950μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQM31PN1R5M00L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQM31PN1R5M00L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQM31PN1R5M00L LQM31PN1R5M00L数据手册

LQM31PN1R5M00L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2426
30000+ ¥ 0.2353
库存: 528000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 727.8
