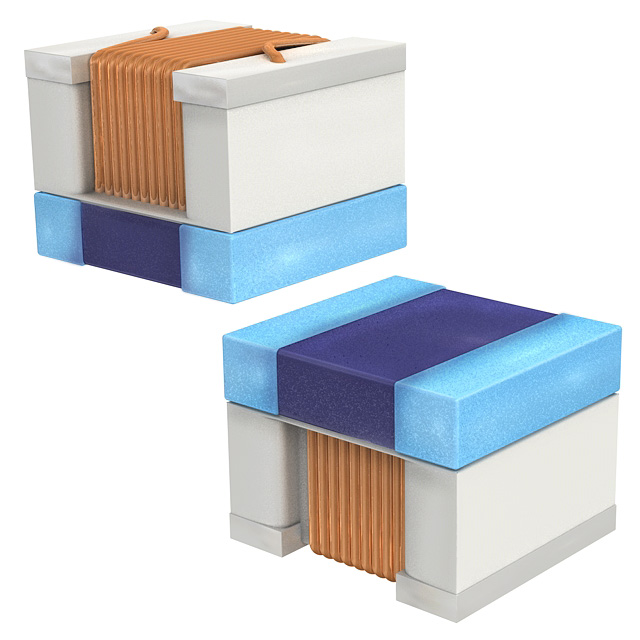

LQW2UASR33J00L

产品分类: 贴片电感
产品描述: 25MHz 570MHz 450mA 45@100MHz 330nH 1.05Ω ±5% 1008 贴片安装 2.62mm*2.45mm*2.03mm
供应商型号: LQW2UASR33J00L
供应商: 国内现货
标准整包数: 20
MURATA MANUFACTURING 贴片电感 LQW2UASR33J00L

LQW2UASR33J00L概述

    电子元器件产品技术手册

    产品简介


    本手册涵盖了村田制作所生产的LQW2UAS系列芯片电感器(Chip Inductors)。该系列产品具有紧凑的尺寸,适用于多种电子设备。这些电感器广泛应用于各种电路设计中,如高频滤波器、谐振电路、电源管理等领域。

    技术参数


    - 封装类型:LQW2UAS系列,采用塑料带包装。
    - 操作温度范围:-55°C ~ +125°C。
    - 储存温度范围:-55°C ~ +125°C。
    - 电感值范围:12 nH ~ 4700 nH。
    - 最大直流电阻:范围从0.09Ω到5.6Ω。
    - 自谐振频率:最低为3300 MHz。
    - 额定电流:最高为1000 mA。
    具体型号的技术参数如下:
    | 型号 | 电感值 (nH) | 允差 | 最大直流电阻 (Ω) | 自谐振频率 (MHz) | 额定电流 (mA) |
    |
    | LQW2UAS12NG00L | 12 | G:±2% | 0.09 | 3300 | 1000 |
    | LQW2UAS22NF00L | 22 | F:±1%, G:±2%, J:±5% | 0.12 | 2400 | 1000 |
    | LQW2UAS39NG00L | 39 | G:±2% | 0.15 | 1500 | 1000 |
    | LQW2UAS1000G00L | 1000 | G:±2% | 0.56 | 1000 | 650 |

    产品特点和优势


    LQW2UAS系列电感器具备以下几个显著特点和优势:
    1. 紧凑尺寸:产品体积小巧,非常适合空间受限的应用。
    2. 宽温范围:-55°C至+125°C的操作温度范围,适用于严苛环境下的应用。
    3. 高耐久性:经过严格测试,确保在振动、弯曲和剪切力下的稳定性能。
    4. 优异的电气性能:低直流电阻、高自谐振频率和高饱和电流,确保出色的电气特性。

    应用案例和使用建议


    LQW2UAS系列电感器广泛应用于多种电子设备中,例如:
    - 手机和平板电脑:用于滤波和电源管理。
    - 工业控制设备:在恶劣环境中保持稳定的电感性能。
    - 汽车电子:满足高可靠性要求,适用于传感器和其他关键组件。
    使用建议:
    1. 推荐焊点设计:使用铜线进行焊接时,避免使用镀金图案,以防止电镀金属溶解导致开路。
    2. 正确的清洁条件:清洗温度不超过60°C,使用超声波清洗时频率在28 kHz至40 kHz之间,时间不超过5分钟。

    兼容性和支持


    LQW2UAS系列电感器与其他常见的SMT(表面贴装技术)组件具有良好的兼容性。制造商提供了详尽的技术支持和维护信息,用户可以联系制造商获取更多信息。

    常见问题与解决方案


    1. 电感值不准确:重新检查测量设备,确保使用正确的测量方法。
    2. 机械损坏:遵循正确的产品处理和安装指南,避免在焊接过程中对产品施加过度压力。
    3. 焊接不良:确保使用合适的焊锡膏厚度和标准的回流焊接曲线。

    总结和推荐


    总体来说,LQW2UAS系列电感器是一款高性能、多功能的电子元件,适用于各种复杂的应用场景。它的小巧尺寸、宽泛的工作温度范围以及高可靠性使其在市场上具有较强的竞争力。推荐使用这款电感器,特别是在需要高性能和可靠性的应用中。
    通过以上分析,我们总结出LQW2UAS系列电感器的主要优点在于其紧凑的设计、宽泛的操作温度范围和优秀的电气性能。如果您正在寻找一款能够在严苛环境下稳定工作的高性能电感器,LQW2UAS系列将是您的理想选择。

LQW2UASR33J00L参数

参数
自谐振频率(SRF) 570MHz
容差 ±5%
直流电阻(DCR) 1.05Ω
额定电流 450mA
Q值 45@100MHz
测试频率 25MHz
电感值 330nH
饱和电流(LSAT) -
长*宽*高 2.62mm*2.45mm*2.03mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW2UASR33J00L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
