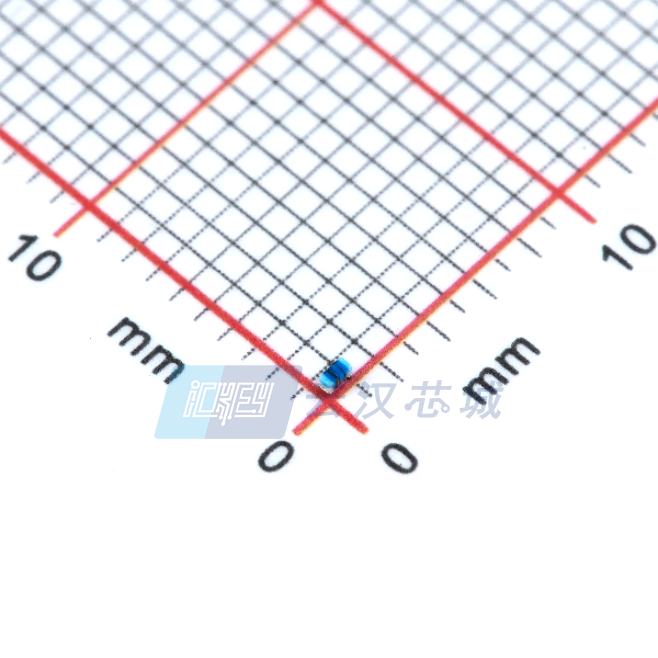

LQW15AN6N2B00D

产品分类: 贴片电感
产品描述: 100MHz 8GHz 700mA 25@250MHz 6.2nH 90mΩ ±0.1nH 0402 贴片安装 1mm*600μm*600μm
供应商型号: 31M-LQW15AN6N2B00D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 贴片电感 LQW15AN6N2B00D

LQW15AN6N2B00D概述


    产品简介


    LQW15AN系列芯片电感(Chip Coils)是Murata制造公司推出的一种电子元器件,广泛应用于各种电子设备中。这种电感采用微型封装设计,具有高效能的特点,特别适用于对体积要求严格的电路设计。

    技术参数


    - 尺寸和结构: 尺寸多样,具体取决于型号。例如,1N5至23N型号的尺寸为0.6±0.1mm宽,而24N至R12型号为0.5±0.1mm宽。
    - 电感值范围: 从1.5nH到100nH不等。
    - 耐受度: 根据不同型号,耐受度包括±0.1nH, ±0.2nH, 和 ±0.5nH。
    - 直流电阻: 最大值通常在0.03Ω到1.08Ω之间。
    - 自共振频率: 最低可达到10GHz以上。
    - 额定电流: 从850mA到120mA不等。
    - 工作温度范围: -55°C 至 +125°C。
    - 测试条件: 温度范围为15°C至35°C,湿度范围为25%RH至85%RH。

    产品特点和优势


    LQW15AN系列芯片电感拥有多种独特的功能和优势,如高精度的电感值、低直流电阻、宽泛的工作温度范围以及优异的机械和环境耐受性。这些特点使其成为高可靠性的电子设备的重要组成部分,尤其适用于需要小体积但高性能电感的应用场合。

    应用案例和使用建议


    - 应用案例: 这种电感广泛应用于智能手机、平板电脑、汽车电子和工业自动化设备中。例如,在手机中用于无线充电模块。
    - 使用建议: 在设计过程中,考虑到焊接过程中的温度分布,推荐采用合适的焊锡厚度(100μm至150μm),并遵循标准的回流焊工艺以保证电感的稳定性能。

    兼容性和支持


    LQW15AN系列芯片电感设计为适用于SMT(表面贴装技术)工艺,与大多数SMT设备兼容。制造商提供了详细的技术文档和支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题: 回流焊过程中出现位置偏移。
    - 解决方案: 使用推荐的焊盘图案,并确保预热和冷却过程中的温度变化控制在推荐范围内。

    总结和推荐


    综上所述,LQW15AN系列芯片电感凭借其精确的电感值、优秀的电气和机械性能,以及广泛的适用性和良好的稳定性,非常适合用于高可靠性要求的电子产品中。我们强烈推荐这款产品给那些寻求高效能和高可靠性的用户。

LQW15AN6N2B00D参数

参数
测试频率 100MHz
电感值 6.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 8GHz
容差 ±0.1nH
直流电阻(DCR) 90mΩ
额定电流 700mA
Q值 25@250MHz
长*宽*高 1mm*600μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW15AN6N2B00D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW15AN6N2B00D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW15AN6N2B00D LQW15AN6N2B00D数据手册

LQW15AN6N2B00D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.1917
50+ ¥ 0.1545
150+ ¥ 0.1301
500+ ¥ 0.1203
1500+ ¥ 0.1135
5000+ ¥ 0.1072
库存: 11554
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 0.95
直接购买
加入购物车
