LQW2UAS3R3G0CL

产品分类: 贴片电感
产品描述: 7.9MHz 90MHz 290mA 22@25MHz 3.3μH 3.4Ω ±2% 1008 贴片安装 2.62mm*2.45mm*2.03mm
供应商型号: 3227945
供应商: 海外现货
标准整包数: 5

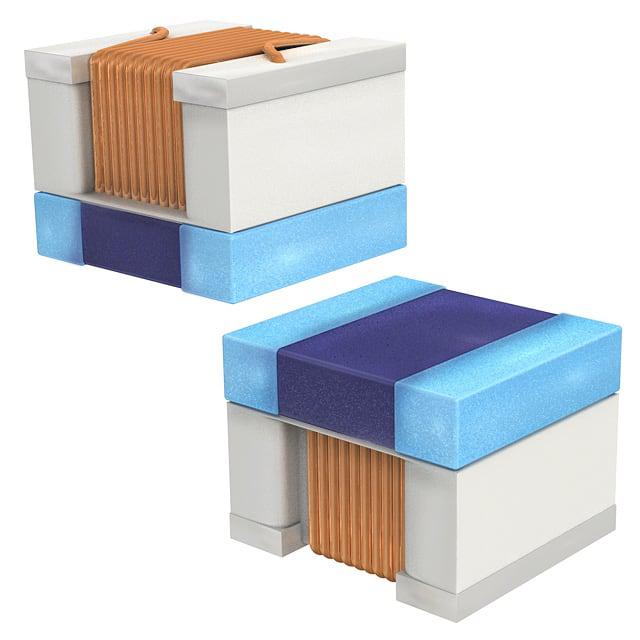

MURATA MANUFACTURING 贴片电感 LQW2UAS3R3G0CL

LQW2UAS3R3G0CL概述

    电子元器件产品技术手册:片式电感

    产品简介


    片式电感(Chip Coils)是应用于各种电子设备中的关键电子元器件之一。本文将详细介绍Murata制造的LQW2UAS系列片式电感,包括其基本功能、主要特性和广泛的应用领域。LQW2UAS系列适用于一般电子设备,具有稳定的电感值、低直流电阻和高自谐振频率等特点。

    技术参数


    以下是LQW2UAS系列部分型号的技术参数概览:
    | 规格编号 | 型号 | 电感值 (nH) | 公差 (%) | Q值 (Min.) | 直流电阻 (Ω Max.) | 自谐振频率 (MHz Min.) | 额定电流 (mA) |

    | LQW2UAS12NG0CL | 12G | 12 | ±2% | 50 | 0.09 | 3300 | 1000 |
    | LQW2UAS22NF0CL | 22F | 22 | ±1% | 55 | 0.12 | 2400 | 1000 |
    | LQW2UAS56NJ0CL | 56J | 56 | ±5% | 65 | 0.18 | 1300 | 1000 |
    该系列产品的工作温度范围为-40°C至+85°C,存储温度范围同样为-40°C至+85°C。此外,其测试条件为普通温度(15°C至35°C)和湿度(25%至85%),如有疑虑,则采用20°C±2°C和60%到70%的湿度条件进行测试。

    产品特点和优势


    1. 电感稳定:LQW2UAS系列具有高精度的电感值,能够在各种工作环境下保持稳定。
    2. 高Q值:Q值高达50,适合高频应用,如RF电路和信号处理。
    3. 低直流电阻:典型值低于0.22Ω,能有效降低功耗,提高效率。
    4. 宽广的额定电流:最大额定电流可达650mA,适应多种应用需求。

    应用案例和使用建议


    该系列产品广泛应用于手机、无线通信模块、射频电路、电源管理等领域。例如,在手机射频电路中,该电感可以用于滤波器和天线匹配,确保良好的信号传输。
    使用建议:
    - 在设计时考虑热应力影响,选择适当的焊盘尺寸和焊接工艺。
    - 确保焊接条件符合标准,避免过度加热导致产品损坏。

    兼容性和支持


    该产品支持回流焊工艺,适用Sn-3.0Ag-0.5Cu焊料。对于其他焊接材料或其他应用方法,请咨询技术部门。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品表面镀层脱落 | 检查焊接条件是否符合标准,重新焊接。 |
    | 温度变化引起性能波动 | 确保焊接和设计考虑热应力影响。 |

    总结和推荐


    总体而言,Murata的LQW2UAS系列片式电感在稳定性、可靠性及电气性能方面表现出色。尤其适用于要求较高的射频和通信应用领域。强烈推荐在需要高性能和高可靠性的电子设备中使用此产品。
    希望本篇文章能为您提供关于Murata LQW2UAS系列片式电感的全面了解,并在您的项目中提供有益的帮助。

LQW2UAS3R3G0CL参数

参数
容差 ±2%
直流电阻(DCR) 3.4Ω
额定电流 290mA
Q值 22@25MHz
测试频率 7.9MHz
电感值 3.3μH
饱和电流(LSAT) -
自谐振频率(SRF) 90MHz
长*宽*高 2.62mm*2.45mm*2.03mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LQW2UAS3R3G0CL厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW2UAS3R3G0CL数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW2UAS3R3G0CL LQW2UAS3R3G0CL数据手册

LQW2UAS3R3G0CL封装设计

查看详情并下载
Symbol
Footprint
3D Model
