FDSD0420D-R33M=P3

产品分类: 贴片电感
产品描述: 100KHz 15A 7.7A 330nH 14mΩ ±20% 1515 标准安装,贴片安装 4.2mm*4.2mm*2mm
供应商型号: 2871510
供应商: 海外现货
标准整包数: 5

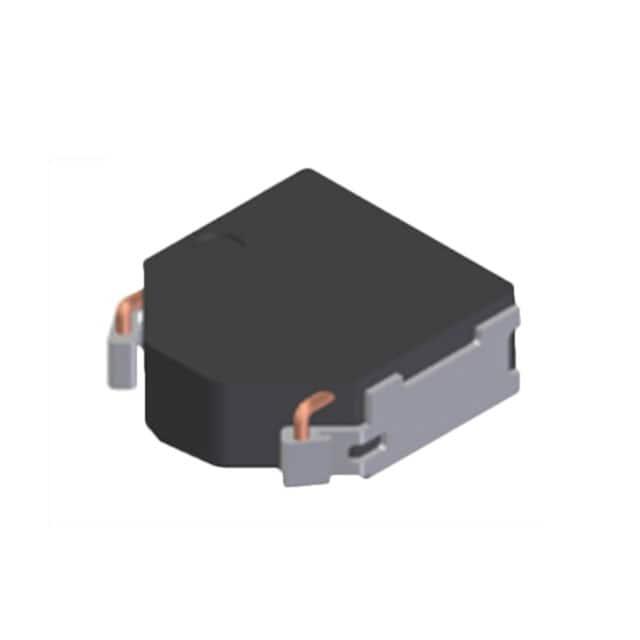

MURATA MANUFACTURING 贴片电感 FDSD0420D-R33M=P3

FDSD0420D-R33M=P3概述


    产品简介


    FDSD0420 是一款高性能的金属合金电感器,适用于广泛的电子设备和应用。这类电感器主要用于 DC-DC 转换器、电源模块和其他需要稳定电流和低噪声的应用场合。FDSD0420 的设计满足 AEC-Q200 认证标准,确保了其在汽车和工业应用中的可靠性和耐用性。

    技术参数


    | 参数名称 | 值 |

    | 感应范围 | 0.33 ~ 10 μH |
    | 容许误差 | ±20% |
    | 最大尺寸 | 4.2 × 4.2 mm |
    | 最大高度 | 1.2 mm |
    | 最大直流电阻 | 200 mΩ |
    | 最大直流重叠容许电流 | 11 A |
    | 最大温度上升容许电流 | 2.5 A |
    | 绝对最大电压 | 30 VDC |

    产品特点和优势


    1. 符合AEC-Q200认证:保证了产品在汽车电子和工业应用中的可靠性。
    2. 紧凑设计:尺寸小且重量轻,适合空间受限的设计。
    3. 磁屏蔽结构:显著降低了磁场干扰,提供了更好的EMI控制。
    4. 低直流电阻:有效减少了能量损失,提高了转换效率。
    5. 磁性材料:采用铁粉芯材料,提高了对大电流的适应能力。
    6. 低噪音:减少可听噪声,提高设备整体性能。
    7. 适用于DC-DC转换器:非常适合用于电源管理。

    应用案例和使用建议


    FDSD0420 主要应用于 DC-DC 转换器,特别是在车载电子设备和工业控制系统中。由于其优异的耐高温和高电流特性,适合在严苛环境中使用。例如,在电动汽车的电池管理系统中,FDSD0420 可以确保稳定的电流供应并减少噪声干扰。对于设计者而言,建议在进行 PCB 布局时考虑其紧凑尺寸和热性能,以优化系统性能。

    兼容性和支持


    FDSD0420 可与大多数常见的电路板和模块兼容。制造商提供了详细的技术文档和支持服务,以帮助客户解决问题和优化应用。此外,如果需要批量购买或用于特殊用途,建议提前联系销售部门进行咨询。

    常见问题与解决方案


    1. 问题:产品如何应对高温环境?
    - 解决方案:通过内部测试,FDSD0420 可在高达 125°C 的温度下正常工作。确保电路板设计中有良好的散热措施。
    2. 问题:如何确定正确的感值?
    - 解决方案:根据负载和电流需求选择合适的感值。可以参考产品手册中的推荐值或咨询技术支持。
    3. 问题:长时间运行时是否会过热?
    - 解决方案:确保使用时不超过最大容许电流和电压,并采取适当的散热措施,如散热片或空气流通。

    总结和推荐


    FDSD0420 作为一款高性能金属合金电感器,具备卓越的稳定性和可靠性。其紧凑的设计和出色的电气性能使其成为多种应用的理想选择。对于需要高精度、稳定电流供应和良好EMI性能的应用,强烈推荐使用 FDSD0420。

FDSD0420D-R33M=P3参数

参数
Q值 -
测试频率 100KHz
电感值 330nH
饱和电流(LSAT) 15A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 14mΩ
额定电流 7.7A
长*宽*高 4.2mm*4.2mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装

FDSD0420D-R33M=P3厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

FDSD0420D-R33M=P3数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING FDSD0420D-R33M=P3 FDSD0420D-R33M=P3数据手册
