LQH3NPN1R0MMRE

产品分类: 贴片电感
产品描述: 1MHz 135MHz 1.6A 2.15A 1μH 50.4mΩ ±20% 1212 贴片安装 3mm*3mm*1.5mm
供应商型号: LQH3NPN1R0MMRE
供应商: 云汉优选
标准整包数: 2000

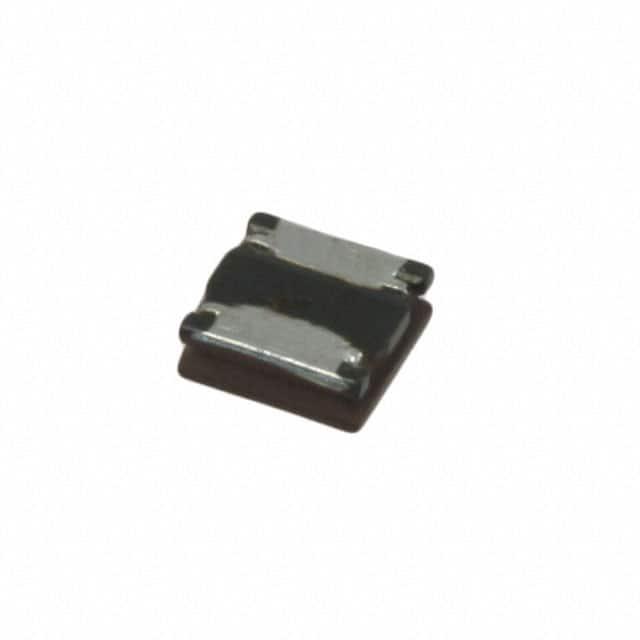

MURATA MANUFACTURING 贴片电感 LQH3NPN1R0MMRE

LQH3NPN1R0MMRE概述

    高质量文章:Murata LQH3NPN 系列芯片电感

    产品简介


    Murata LQH3NPN 系列是一款小型芯片电感器,主要用于电源管理和射频电路。这种电感器采用薄膜技术制造,具备高可靠性、高精度和小型化的特点,广泛应用于手机、无线通信设备、消费电子产品以及工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 类型 | 芯片电感 |
    | 尺寸(长x宽x高) | 3.2mm x 1.6mm x 0.5mm |
    | 重量(参考值) | 0.051g |
    | 适用温度范围 | -40°C 到 +125°C |
    | 储存温度范围 | -40°C 到 +125°C |
    | 额定电流 | 最大2150mA |
    | 自谐振频率(最小值) | 10MHz |
    具体型号的详细参数如下:
    - LQH3NPN1R0MMRE:1.0μH,容差±20%,电阻0.042Ω,自谐振频率135MHz,额定电流2150mA
    - LQH3NPN2R2MMRE:2.2μH,容差±20%,电阻0.068Ω,自谐振频率75MHz,额定电流1380mA
    - LQH3NPN3R3MMRE:3.3μH,容差±20%,电阻0.088Ω,自谐振频率70MHz,额定电流1200mA
    - LQH3NPN4R7MMRE:4.7μH,容差±20%,电阻0.105Ω,自谐振频率57MHz,额定电流950mA
    - LQH3NPN6R8MMRE:6.8μH,容差±20%,电阻0.155Ω,自谐振频率40MHz,额定电流830mA
    - LQH3NPN100MMRE:10μH,容差±20%,电阻0.210Ω,自谐振频率30MHz,额定电流590mA
    - LQH3NPN220MMRE:22μH,容差±20%,电阻0.480Ω,自谐振频率20MHz,额定电流430mA
    - LQH3NPN330MMRE:33μH,容差±20%,电阻0.790Ω,自谐振频率15MHz,额定电流380mA
    - LQH3NPN470MMRE:47μH,容差±20%,电阻1.140Ω,自谐振频率10MHz,额定电流320mA

    产品特点和优势


    - 小型化设计:尺寸仅为3.2mm x 1.6mm x 0.5mm,适合紧凑空间应用。
    - 高可靠性:通过严格的机械和环境测试,确保长期稳定运行。
    - 高精度:容差范围±20%,适用于高精度需求的应用场景。
    - 良好的热稳定性:工作温度范围宽广,-40°C到+125°C,适用于各种严苛环境。

    应用案例和使用建议


    该系列电感器主要应用于智能手机、无线通信模块和消费电子设备中。例如,在手机电源管理电路中,可以有效滤波和储能。在射频电路中,能够提供稳定的阻抗匹配和信号传输。使用建议包括遵循推荐的焊盘布局和焊接条件,避免过度应力导致的产品损坏。

    兼容性和支持


    LQH3NPN 系列电感器与其他标准的贴片元件具有良好的兼容性,适用于常见的PCB布局和制造工艺。Murata公司提供全面的技术支持和售后服务,确保客户能够顺利地将这些电感器集成到其设计中。

    常见问题与解决方案


    1. 问:如何避免焊接过程中电感器的损坏?
    答:请严格按照推荐的预热和焊接温度曲线进行操作,避免温度过高或过快的变化导致损坏。
    2. 问:如何防止电感器在运输过程中的损坏?
    答:保持适当的储存条件,避免潮湿和腐蚀性气体的影响。运输时要小心包装,避免碰撞和振动。

    总结和推荐


    Murata LQH3NPN 系列芯片电感以其小巧的体积、高可靠性和良好的电气性能,非常适合各种高端应用。其出色的热稳定性和严格的质量控制使得它成为电源管理和射频电路的理想选择。我们强烈推荐这一系列产品给需要高性能电感器的工程师和设计师。
    总的来说,这款产品凭借其卓越的性能和广泛的适用性,在同类产品中脱颖而出,是市场上的有力竞争者。

LQH3NPN1R0MMRE参数

参数
自谐振频率(SRF) 135MHz
容差 ±20%
直流电阻(DCR) 50.4mΩ
额定电流 2.15A
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 1.6A
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH3NPN1R0MMRE厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH3NPN1R0MMRE数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH3NPN1R0MMRE LQH3NPN1R0MMRE数据手册

LQH3NPN1R0MMRE封装设计

查看详情并下载
Symbol
Footprint
3D Model
